T
(T
EMPERATURMESSUNG
Der MC6 ist mit zwei Thermoelementanschlüssen ausgestattet. TC1 für Kabel und
Standard-TC-Stecker. TC2 für TC-Stecker mit flachen Kontakten.
Überprüfen Sie den Sensortyp. Wenn nicht der gleiche Sensortyp wie der an den
MC6 angeschlossene ausgewählt wird, erhalten Sie unzuverlässige Messergebnis-
se. Wählen Sie auch ein geeignetes Verfahren für die Vergleichsstellenkompen-
sation. Falsche Einstellungen resultieren in nutzlosen Messergebnissen.
Siehe auch: Thermoelement-Simulation auf S. 25 und
Spannungsmessung auf S. 18.
Warnung!
Bei der Verwendung eines anderen Thermoelements oder eines an den MC6 angeschlosse-
nen RTD-Sensors zur Messung der externen Vergleichsstellentemperatur: Beachten, dass
zwischen dem zu kalibrierenden Thermoelement und dem Sensor zur Messung der Ver-
gleichstemperatur keine Isolierung vorhanden ist.
T
(RTD)
EMPERATURMESSUNG
Überprüfen Sie den Sensortyp. Stellen Sie sicher, den an den MC6 angeschlosse-
nen Sensortyp auszuwählen. Andernfalls erhalten Sie unzuverlässige Messergeb-
nisse.
An R1-Anschlüssen:
Im Falle von 2-Leiternetzen werden die beiden Anschlüsse links außen verwendet.
Der MC6 überprüft den Anschluss automatisch und zeigt das gefundene Leiternetz
an.
Am R2-Anschluss:
Beamex bietet als Option einen Adapter für den R2-Anschluss an. Nähere Details
erhalten Sie bei Beamex. Der R2-Anschluss verwendet stets eine 4- Leitermes-
sung.
Siehe auch: RTD-Sensor-Simulation auf S. 25,
Widerstandsmessung auf S. 20 und
Widerstandssimulation auf S. 26.
)
HERMOELEMENT
Messungen - Temperaturmessung (Thermoelement)

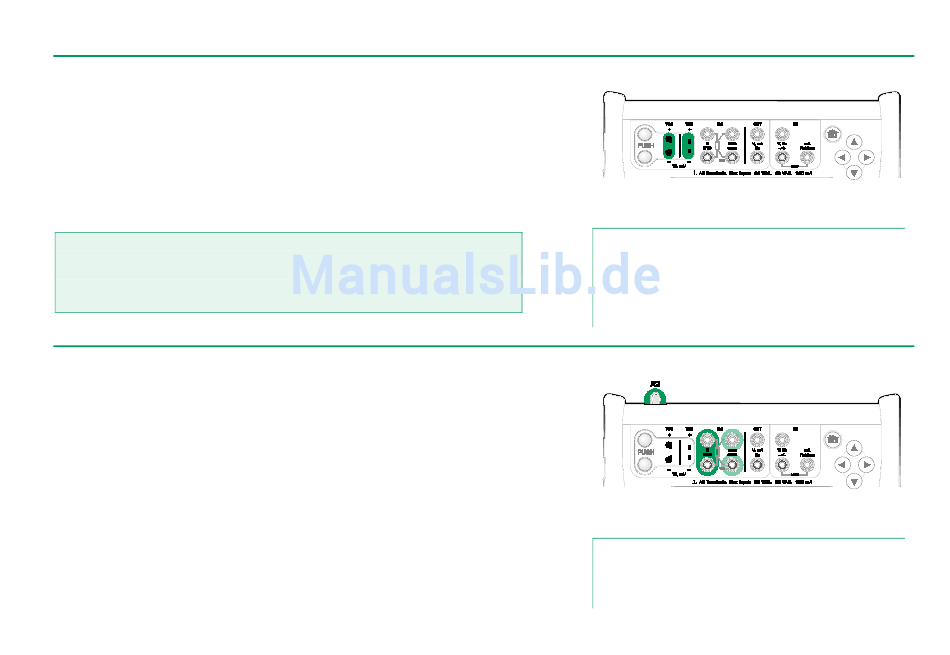

Thermoelement-Messanschlüsse.
Der Bereich hängt vom Sensortyp ab.
Hinweis.
Thermoelementmessungen sind fehleranfällig. Ursache können
fehlerhafte Anschlüsse, ungeeignete (Verlängerungs-)Kabel und
falsche Einstellungen im MC6 sein. Im Zweifelsfall siehe im Kapi-
tel Thermoelementanschlüsse auf S. 28 und Literatur über
Thermoelemente zu Rate ziehen.
RTD-Messanschlüsse.
Der Bereich hängt vom Sensortyp ab.
Hinweis.
Bei „+OVER-" oder „-OVER-"Fehlermeldungen die Anschlüsse
überprüfen. Gegebenenfalls die Leitung mit einer 2-Leiter-Ohm-
Messung überprüfen.
19
