M
ESSUNGEN
D
RUCKMESSUNG
Falls installiert, unterstützt der MC6 die Verwendung beider interner Druckmodule
sowie die Verwendung unterstützter externer Druckmodule, EXT, wenn sie an den
MC6 angeschlossen sind.
Für die Druckmessung werden Kenntnisse über die einzelnen Druckarten voraus-
gesetzt (absoluter Druck, Überdruck und Differenzdruck). Eine Druckmessung ohne
die erforderlichen Kenntnisse über Druckarten und die Gefahren von Druckgeräten
kann zu fehlerhaften Messergebnissen und/oder schweren Unfällen führen. Lesen
Sie bitte die Warnhinweise im Anhang.
A
T
NSCHLIESSEN UND
RENNEN EXTERNER
Beim Anschluss eines geeigneten externen Druckmessmoduls startet der MC6
einen Dialog. Dazu gehört neben anderen Informationen die Möglichkeit, auszu-
wählen, wo das angeschlossene externe Druckmodul verwendet werden soll.
Externe Druckmodule können jederzeit wieder getrennt werden. Der MC6 zeigt an,
dass ein externes Druckmodul entfernt wurde. Wenn das Modul für eine Messung
benutzt wurde, wird die Messung beendet.
N
D
ULLSTELLUNG EINES
RUCKMODULS
Wenn das ausgewählte Druckmodul keinen Null-Überdruck anzeigt, wenn kein
Druck angelegt ist, muss das Modul nullgestellt werden. Zu diesem Zweck, einen
Überdruck von null anlegen und die Null-Taste antippen:
D
RUCKMODULE
Messungen - Druckmessung

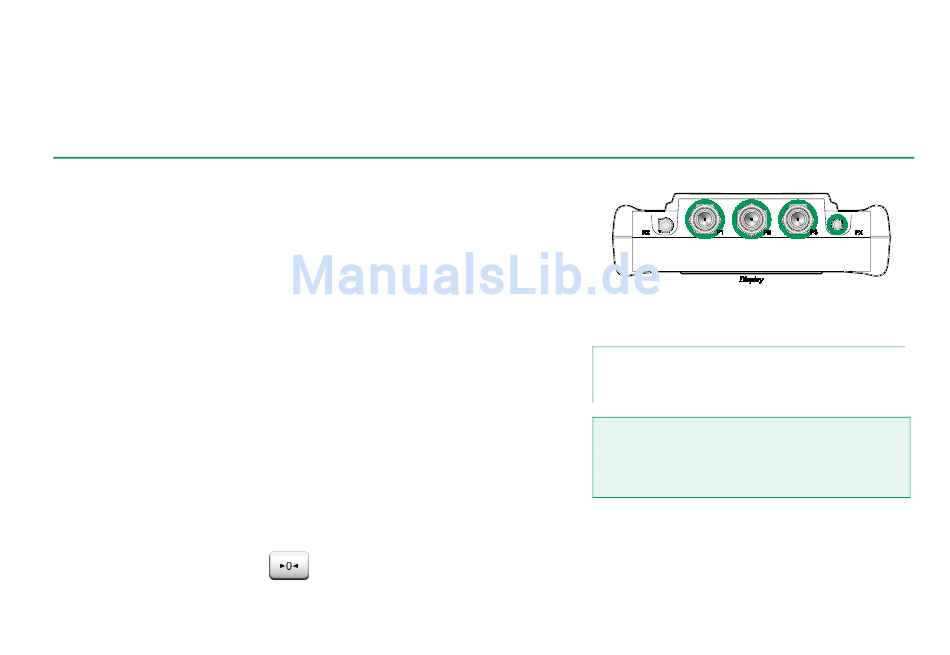

Anschlüsse für internes Druckmodul (P1 – P3)
und Anschluss für externe Druckmodule
und Kommunikationskabel (PX).
Hinweis.
Die Zahl der in Ihrem MC6 installierten internen Druckmodule
kann von der Abbildung abweichen.
Warnung!
Ein Druckmodul mit einem geeigneten Messbereich für Ihr
Drucksignal auswählen. Ein Druckmodul mit einem zu niedri-
gen/hohen Messbereich führt zu Modulfehlern, ungenauen
Angaben oder sogar zu Unfällen.
17
