Die Thermoelement-Simulation ist nur an TC1-Anschlüssen möglich.
Überprüfen Sie den Sensortyp. Wenn nicht der gleiche Sensortyp wie der an den
MC6 angeschlossene ausgewählt wird, erhalten Sie unzuverlässige Simulationen.
Wählen Sie auch ein geeignetes Verfahren für die Vergleichsstellenkompensati-
on. Eine falsche Vergleichsstelleneinstellung führt zu nutzlosen Ergebnissen. Siehe
das Kapitel Thermoelementanschlüsse auf S. 28.
Siehe auch: Temperaturmessung (Thermoelement) auf Seite 19.
Warnung!
Bei der Verwendung eines Thermoelements oder eines an den MC6 angeschlossenen RTD-
Sensors zur Messung der externen Vergleichsstellentemperatur: Beachten, dass zwischen
dem zu kalibrierenden Instrument und dem Sensor zur Messung der Vergleichstemperatur
keine Isolierung vorhanden ist.
RTD-S
-S
ENSOR
IMULATION
Die RTD-Sensor-Simulation ist nur an R1-Anschlüssen möglich.
Zum Anschluss des Empfangsinstruments eine 2-, 3- oder 4-Leiter-Verbindung
verwenden. Den eventuellen dritten und vierten Leiter den Anforderungen des an-
geschlossenen Instruments entsprechend verbinden, aber am MC6 ausschließlich
die beiden R1-Anschlüsse links außen verwenden. Siehe nebenstehende Ab-
bildung.
Überprüfen Sie den Sensortyp. Darauf achten, den vom Empfangsinstrument ver-
langten Sensor auszuwählen. Andernfalls erhalten Sie unzuverlässige Simulatio-
nen. Siehe auch den Hinweis im nächsten Kapitel.
Siehe auch: Temperaturmessung (RTD) auf S. 19 und
Widerstandssimulation auf S. 26.

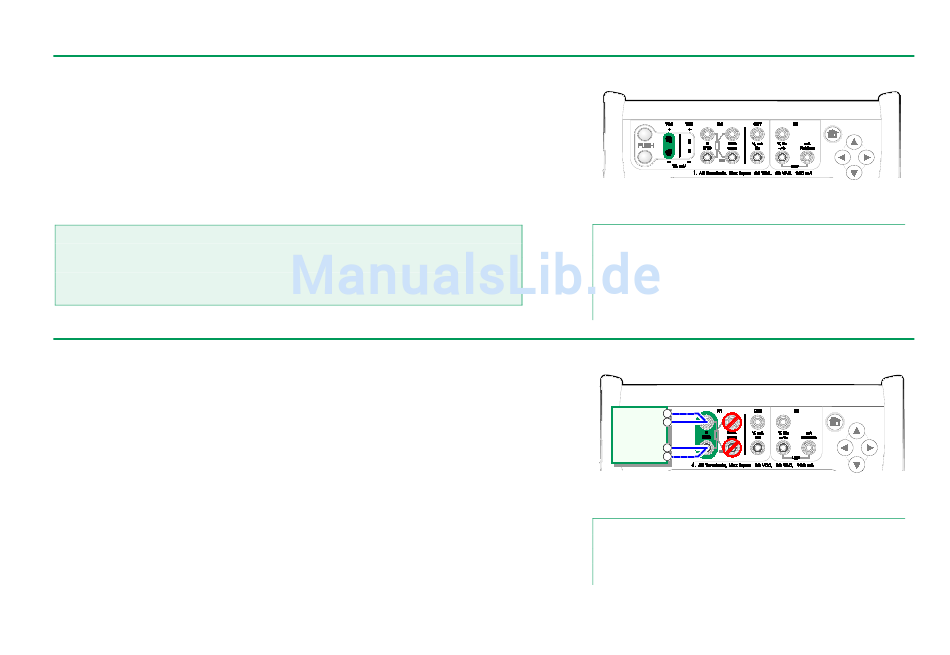

Erzeugungen/Simulationen - Thermoelement-Simulation
Thermoelement-Simulationsanschlüsse.
Der Bereich hängt vom ausgewählten Sensortyp ab.
Hinweis.
Thermoelementmessungen sind fehleranfällig. Ursache können
fehlerhafte Anschlüsse, ungeeignete (Verlängerungs-)Kabel und
falsche Einstellungen im MC6 sein. Im Zweifelsfall siehe im Kapi-
tel Thermoelementanschlüsse auf S. 28 und Literatur über
Thermoelemente zu Rate ziehen.
Instrument
empfängt
Simulations-
signal
RTD-Simulationsanschlüsse.
Der Bereich hängt vom ausgewählten Sensortyp ab.
Hinweise.
AC-Messstrom vom geprüften Instrument wird nicht unterstützt.
Bei Impuls-Messstrom ein Warteintervall von einigen Millisekun-
den vor der Widerstandsmessung einstellen.
