MC6 Benutzerhandbuch – Teil 6, Datalogging
D
ATALOGGING STARTEN
Das Datalogging wird durch Antippen der roten „Aufnahme"-Taste rechts unten im
Hauptkonfigurationsfenster gestartet. Danach ändert sich die Taste in eine schwar-
ze „Stopp"-Taste, mit der Sie die Datenerfassung gegebenenfalls unterbrechen
können.
Der eigentliche Start des Datalogging hängt von den folgenden allgemeinen Ein-
stellungen ab:
•
Wenn im Feld Start nach eine Verzögerung definiert wurde, erscheint wäh-
rend der Verzögerungszeit eine Sanduhr mit einem Rückwärtszähler.
•
Wenn als Erfassungsverfahren die Option „Tastendruck" gewählt wurde,
erscheint eine Kamera-Taste, mit der Sie „Schnappschüsse" der Messun-
gen machen können.
Nach Ablauf der in den allgemeinen Einstellungen gegebenenfalls definierten Ver-
zögerung verzögern eventuell für einzelne Kanäle definierte Trigger den Start des
Datalogging. Das Datalogging wird von einem beliebigen Trigger-Kanal gestartet.
Siehe auch den Hinweis weiter unten.
Mit der Taste links von der Aufnahme/Stopp-Taste können Sie zwischen dem
Hauptkonfigurationsfenster und der Graph-Ansicht (untere Abbildung rechts) hin
und her wechseln.
Hinweise.
Wenn in den allgemeinen Einstellungen als Erfassungsverfahren die Option „Tastendruck" ge-
wählt wurde, wird keiner der für einzelne Kanäle definierten Trigger berücksichtigt. Jedes Mal,
wenn die Schnappschuss-Taste angetippt wurde, wird direkt ein Schnappschuss gespeichert.
Ein Erzeugungs-/Simulationswert kann im Laufe des Datalogging wie folgt geändert werden:
Im Hauptkonfigurationsfenster den Kanal, für den eine Erzeugung/Simulation konfiguriert wurde,
antippen. In dem daraufhin geöffneten Fenster, das Feld des Ausgabewerts antippen, um den nu-
merischen Wert zu bearbeiten.

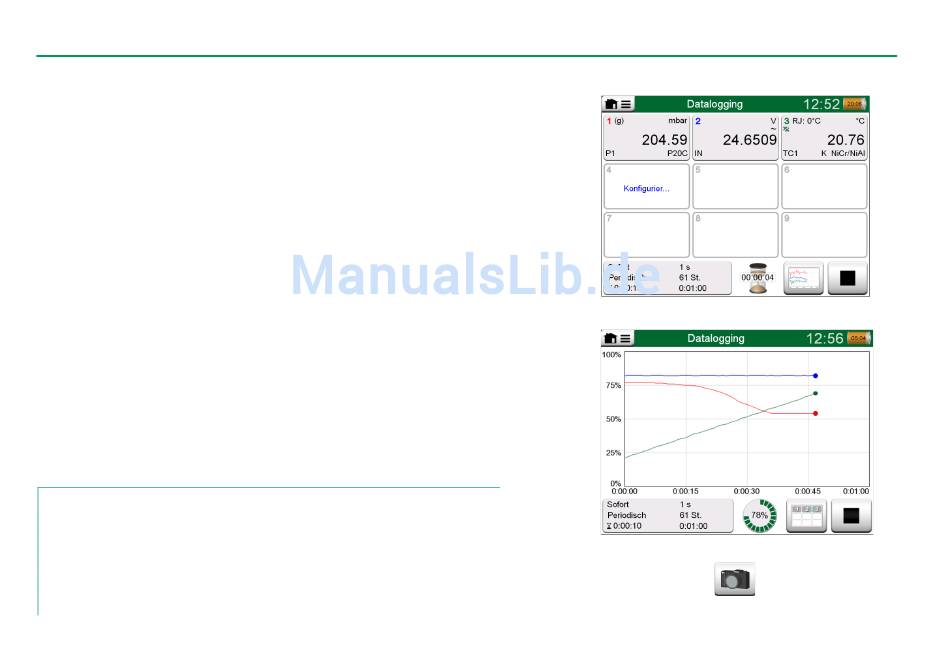

Countdown der Verzögerung
Graph-Ansicht während des Datalogging.
Schnappschuss-Taste
