MC6 Benutzerhandbuch – Teil 7, Kommunikation
A
NSCHLÜSSE
Bei der Kommunikation mit digitalen Datenübertragungsinstrumenten hängt die Art
der Verbindung davon ab, ob die interne Stromversorgung des MC6 verwendet
wird oder nicht.

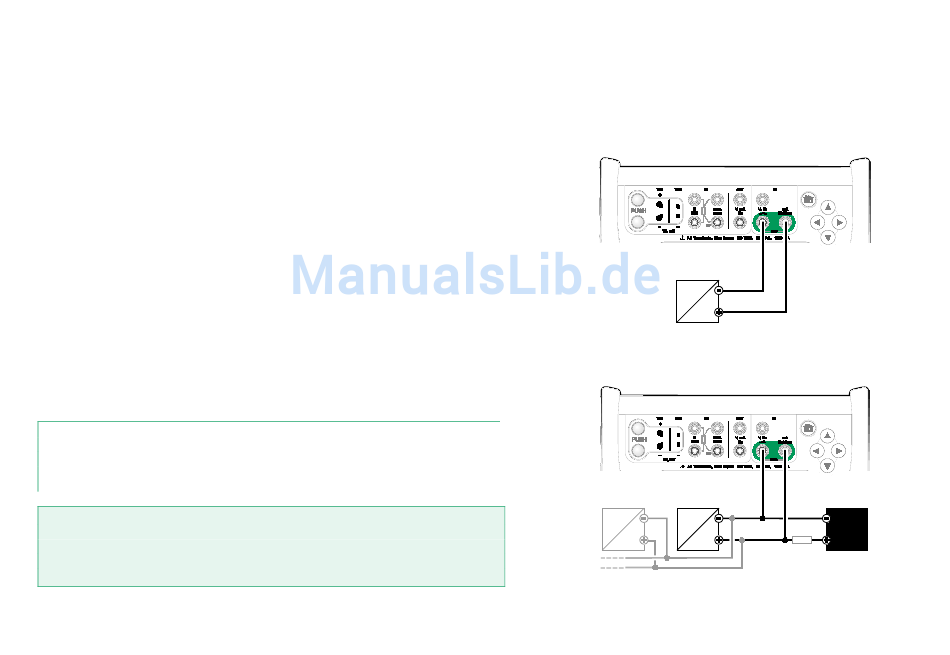

In der oberen Abbildung auf der rechten Seite werden die Anschlüsse bei Verwen-
dung der internen Stromversorgung des MC6 dargestellt. Die interne Stromver-
sorgung des MC6 hat eine ausreichende Kapazität für die Versorgung eines ein-
zelnen Instruments. Beim Anschluss an ein HART/Feldbus-Segment mit mehreren
Instrumenten empfiehlt sich die Verwendung einer externen Stromversorgung, wie
in der folgenden Abbildung dargestellt.
In der unteren Abbildung auf der rechten Seite werden die Anschlüsse bei Ver-
wendung einer externen Stromversorgung des MC6 dargestellt. In diesem Fall
kann es zur Sicherstellung der Kommunikation erforderlich sein, einen externen
Widerstand zu verwenden (250 Ohm bei HART und 50 Ohm bei Feldbussen). Bei
Verwendung einer Feldbus-geeigneten Stromversorgung hingegen kann auf einen
externen Widerstand verzichtet werden. Siehe auch den Warnhinweis weiter unten.
Hinweise.
Zur Verbindung des MC6 mit dem Instrument/Feldbus können Standard-Messkabel verwendet
werden. Die Verwendung von längeren Verbindungskabeln könnte allerdings die Zwischenschal-
tung Verwendung von Feldbus-Terminators (Endglieder) erfordern.
Warnung!
Bei Arbeiten in PROFIBUS-PA-Systemen keinesfalls zwei Master-Geräte (z.B. MC6, einen
Feld-Kommunikator oder ein Steuersystem) gleichzeitig an das gleiche Segment anschlie-
ßen! Sie würden kollidieren und die Stabilität des Feldbus-Segments beeinträchtigen. Das
zu kalibrierende Instrument vor der Kalibrierung vom aktiven Segment trennen.
Siehe auch die Warnhinweise auf S. 53.
Feldbus/HART-
Instrument
Verwendung der internen Stromversorgung des MC6.
Feldbus/HART-
Instrument
Verwendung einer externen Stromversorgung.
Stromver-
sorgung
Widerstand
