24
MC6 User Manual – Part 2, Active Terminals and Connections
S
(S
TROMERZEUGUNG
OURCE ODER
Für die Stromerzeugung mit dem MC6 stehen zwei Verfahren zur Verfügung:
•
MC6 liefert eine 24-V-Schleifenspannung (Source-Modus).
Einstellung: Versorgung: An.
•
Ein externes Gerät liefert die Schleifenspannung (Drain-Modus)
Einstellung: Versorgung: Aus.

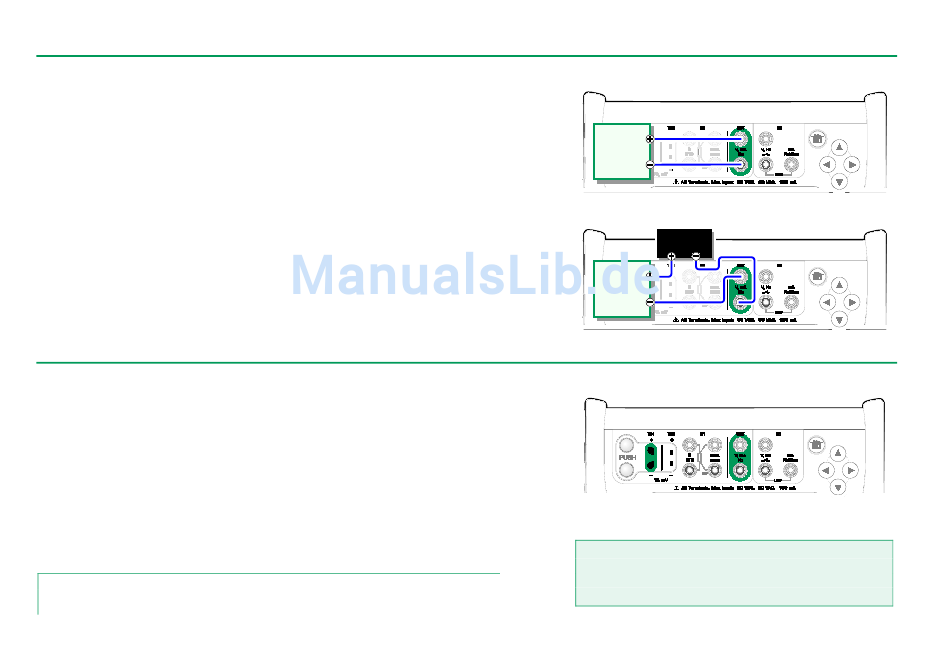

Der Anschluss hängt von der Einstellung der Schleifenspannung ab. Siehe die Ab-
bildung rechts.
Siehe auch: Strommessung auf Seite 18.
S
PANNUNGSERZEUGUNG
Der MC6 ist mit zwei Spannungserzeugungsanschlüssen ausgestattet. Sie werden
unten aufgelistet (von oben nach unten entsprechend der nebenstehenden Abbil-
dung von links nach rechts):
•
TC1, Erzeugungsbereich: -1 – +1 VDC.
•
OUT, Erzeugungsbereich: -3 – +24 VDC.
Nicht unterstützte Thermoelementsignale können über den Anschluss TC1 simuliert
werden. Da Sie im Grunde (Milli-)Volt erzeugen, benötigen Sie eine Referenztabel-
le zur Umwandlung der gewünschten Temperaturen in Millivolt.
Siehe auch: Spannungsmessung auf S. 18 und
Thermoelement-Simulation auf S. 25.
Hinweis.
Es wird empfohlen, vor dem Anschluss des Kreises 0 V Ausgang einzugeben.
D
)
RAIN
Instrument
empfängt
Strom-
signal
Stromerzeugungsanschlüsse. Interne Versorgung.
Bereich 0 ... 55 mA
Externe
Stromversorgung
Instrument
empfängt
Strom-
signal
Stromerzeugungsanschlüsse. Externe Versorgung.
Spannungserzeugungsanschlüsse.
Bereichsangaben siehe links.
Warnung!
Ein Kurzschließen des Spannungsausgangs kann zu Beschä-
digungen des MC6 und/oder des angeschlossenen Instru-
ments führen.
