H
ARDWARE
A
LLGEMEIN

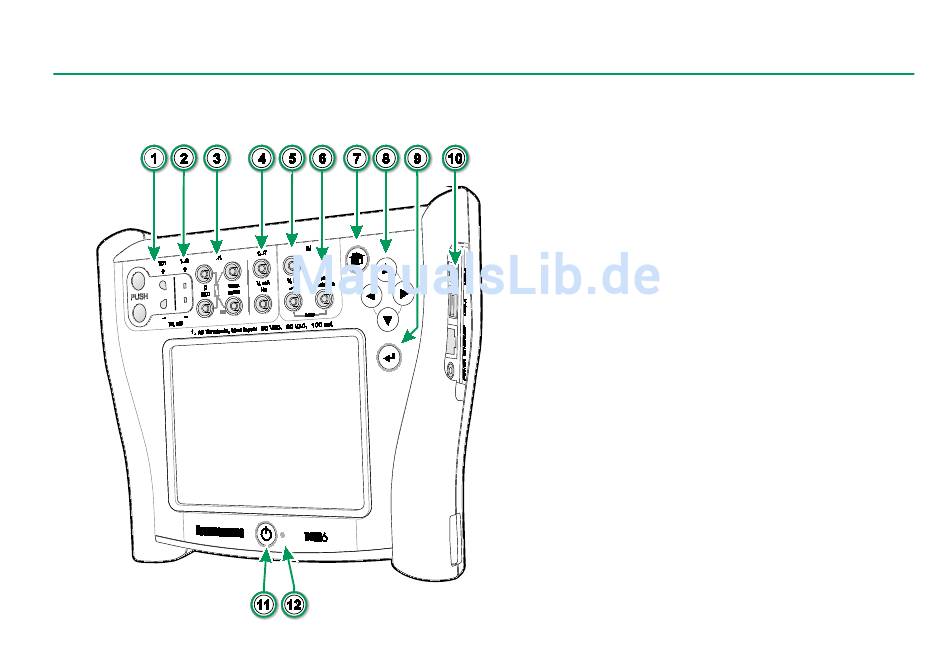

MC6, Front und rechte Seite.
Über den MC6 - Hardware
Legende:
1. Thermoelement-Anschluss (TC1) mit Freigabe-
tasten. Für Kabel und Standard-TC-Stecker.
2. Thermoelement-Anschluss (TC2). Für TC-
Stecker mit Flachkontakten.
3. RTD- und Widerstand-Anschluss (R1). Auf dem
MC6 befindet sich ein R2-Anschluss. Mehr über
den R2-Anschluss auf der nächsten Seite.
4. Spannungs-, Strom- und Frequenz-Ausgang
(OUT).
5. Spannungs-, Frequenz- und Schalt-Eingang
(IN).
6. Strommessungs-, Gleichstromversorgungs-,
®
HART
- und Feldbus-Anschluss (IN).
7. Home-Taste. Mit dieser Taste kehrt man zum
Home-Bildschirm zurück.
8. Pfeil-Tasten. Beim ersten drücken wird die Akti-
vierungsanzeige eingeschaltet. Beim nochmali-
gen drücken wird die Aktivierungsanzeige im
Touchscreen weiterbewegt.
9. Enter-Taste zur Auswahl der mit der Aktivie-
rungsanzeige markierten Option/Funktion.
10. Anschlüsse auf der rechten Geräteseite. Mehr
darüber im Kapitel Anschlüsse auf der rechten
Geräteseite auf S. 8.
11. Einschalt-Taste. Mehr darüber im Kapitel Über
den MC6 auf S. 4.
12. Light Emitting Diode (LED). Mehr darüber im
Kapitel Das Ladegerät und das Ladeverfahren
auf S. 10 und LED auf S. 11.
7
