I
MPULSERZEUGUNG
Vor der Frequenzerzeugung müssen die folgenden Einstellungen überprüft werden:
•
Frequenz. Zur Frequenzeinstellung die Taste mit dem „Hz"-Wert antippen.
•
Amplitude. Über die Taste mit dem „Vpp"-Wert festgelegt.
•
Wellenform und Tastgrad. Beide mit der Taste rechts außen einstellen.
Der Tastgrad ist der Quotient aus Impulsdauer und Periodendauer. Aus techni-
schen Gründen wird der eingegebene Tastgrad bei relativ hohen Frequenzen nicht
immer erreicht. Wenn der erreichte Tastgrad vom gewünschten Tastgrad abweicht,
erscheint vor dem erreichten Tastgrad ein Asterisk (*), z.B.:
Siehe auch: Impulszählung auf S. 21 und
Frequenzerzeugung auf S. 26.
* 8 %
Erzeugungen/Simulationen - Impulserzeugung

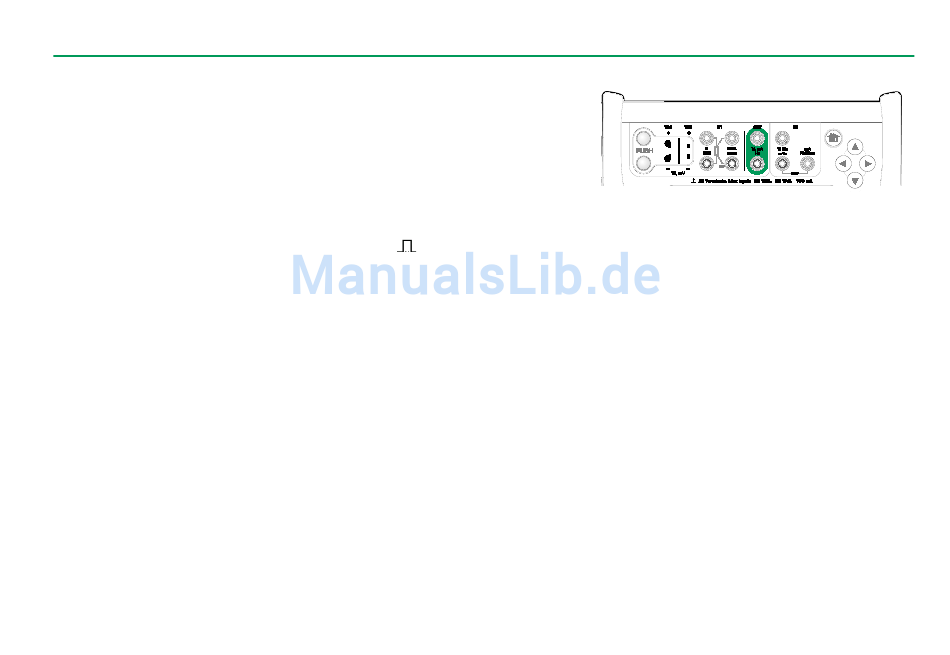

Impulserzeugungsanschlüsse.
Bereich 0 ... 9 999 999 Impulse
27
