Installieren

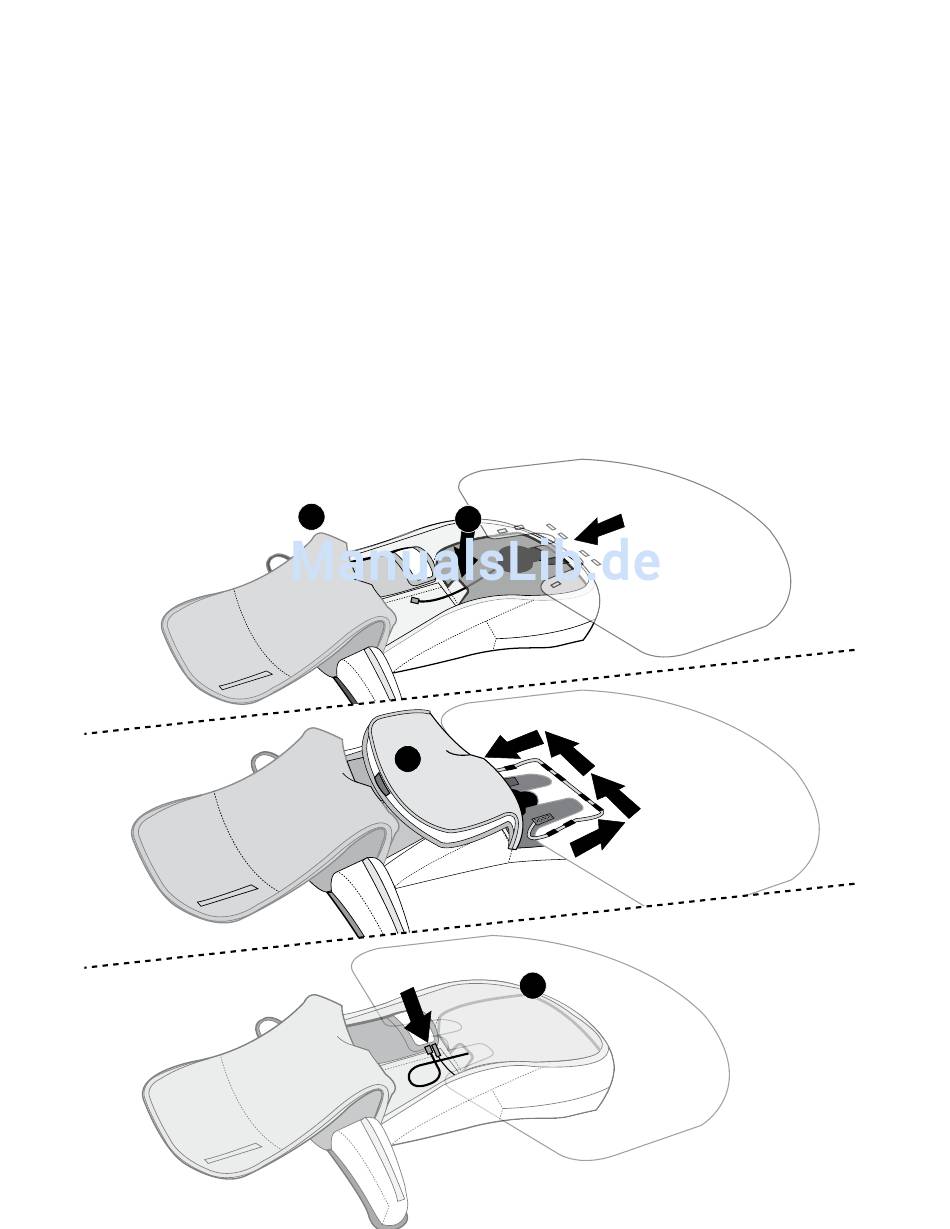

1. Die Auslöseeinheit bei entfaltetem Airbag so in das Airbagfach legen, dass die orangene
Abdeckung des Ablassventils nach oben zeigt (a). Den Luftschlauch durch die dafür vorgesehene
Öffnung (b) in das Hauptfach mit der Druckluftflasche einführen.
2. Die orangene Schnur vom befestigten Ende aus nach unten durch den ersten Schlitz des Airbags
fädeln. Die Schnur durch die erste Gurtschlaufe und dann wieder nach oben durch den ersten
Schlitz fädeln. Diesen Schritt für alle Schlitze wiederholen, bis die Schnur bis zum Auslöseschlauch
eingefädelt ist (c).
3. Die Schnur strammziehen, nachdem sie vollständig bis zum Auslöseschlauch eingefädelt ist.
Dadurch werden die Gurtschlaufen durch die Befestigungsschlitze im Airbag nach oben gezogen.
4. Die Schnur über den Auslöseschlauch führen.
5. Die Einfädelungsschritte für die verbleibenden Schlitze und Schlaufen wiederholen.
6. Das freie Ende der orangenen Schnur zuerst durch den schwarzen Klettriemen ziehen, dann nach
unten führen und mit der Klettlasche sichern.
7. Den Airbag packen und das Fach verschließen (siehe vorstehende Anleitung zum Packen des Airbags).
8. Das Auslösekabel und den Luftschlauch wieder an die Flasche (d) anschließen.
a
b
c
d
24
