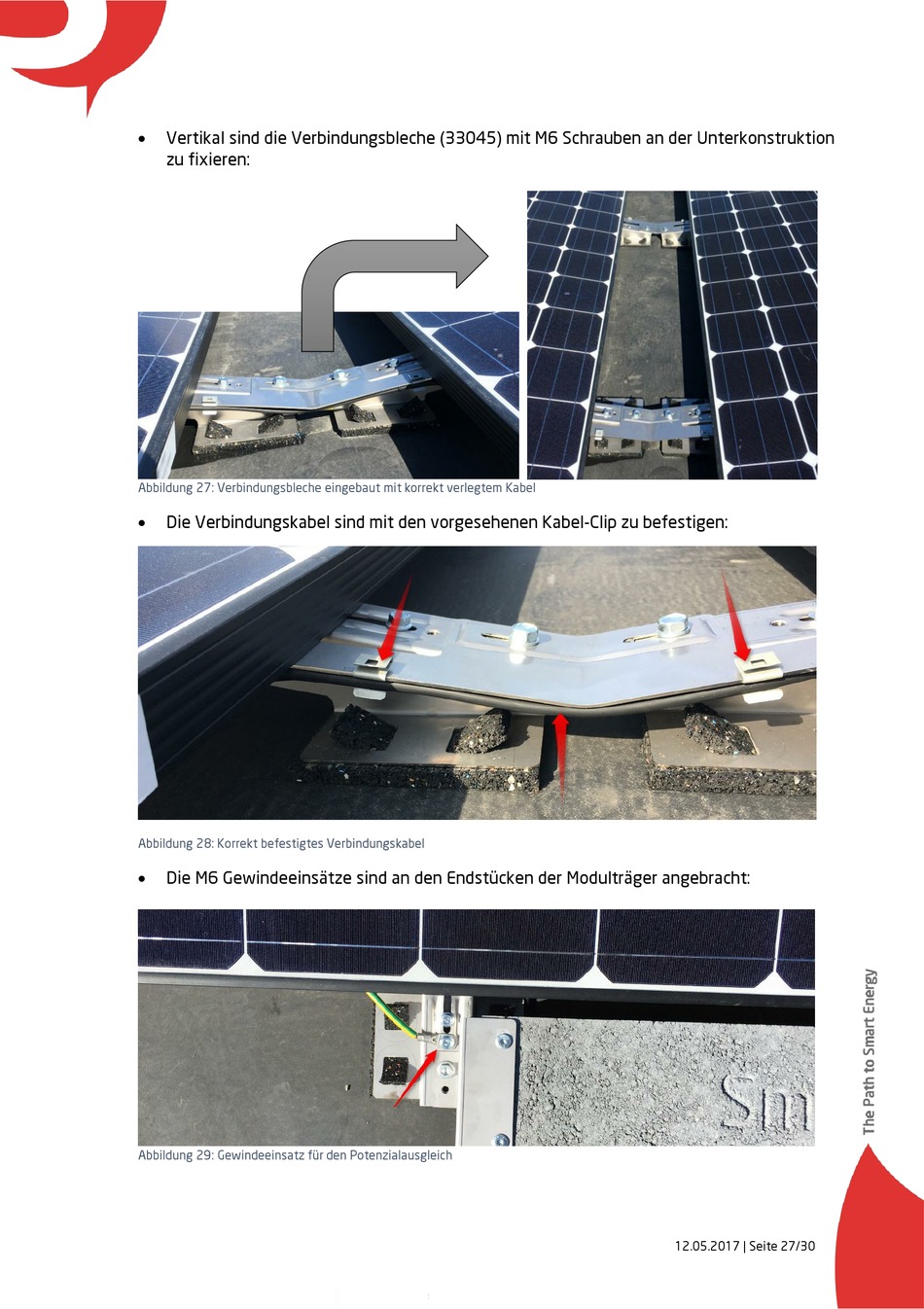

Vertikal sind die Verbindungsbleche (33045) mit M6 Schrauben an der Unterkonstruktion
zu fixieren:
Abbildung 27: Verbindungsbleche eingebaut mit korrekt verlegtem Kabel
Die Verbindungskabel sind mit den vorgesehenen Kabel-Clip zu befestigen:
Abbildung 28: Korrekt befestigtes Verbindungskabel
Die M6 Gewindeeinsätze sind an den Endstücken der Modulträger angebracht:
Abbildung 29: Gewindeeinsatz für den Potenzialausgleich
12.05.2017 | Seite 27/30
