Abbildung 16: Korrekt Vorbereitetes Dach Mit Dachsubstrat - Smartvolt SmartSolarBox Installationsanleitung

das bestehende Dachsubstrat unter den SSB Einheiten die Höhe von 10cm nicht überragen darf.
1120mm 1140mm
1140mm 1120mm
40mm
480mm 480mm 500mm
500mm

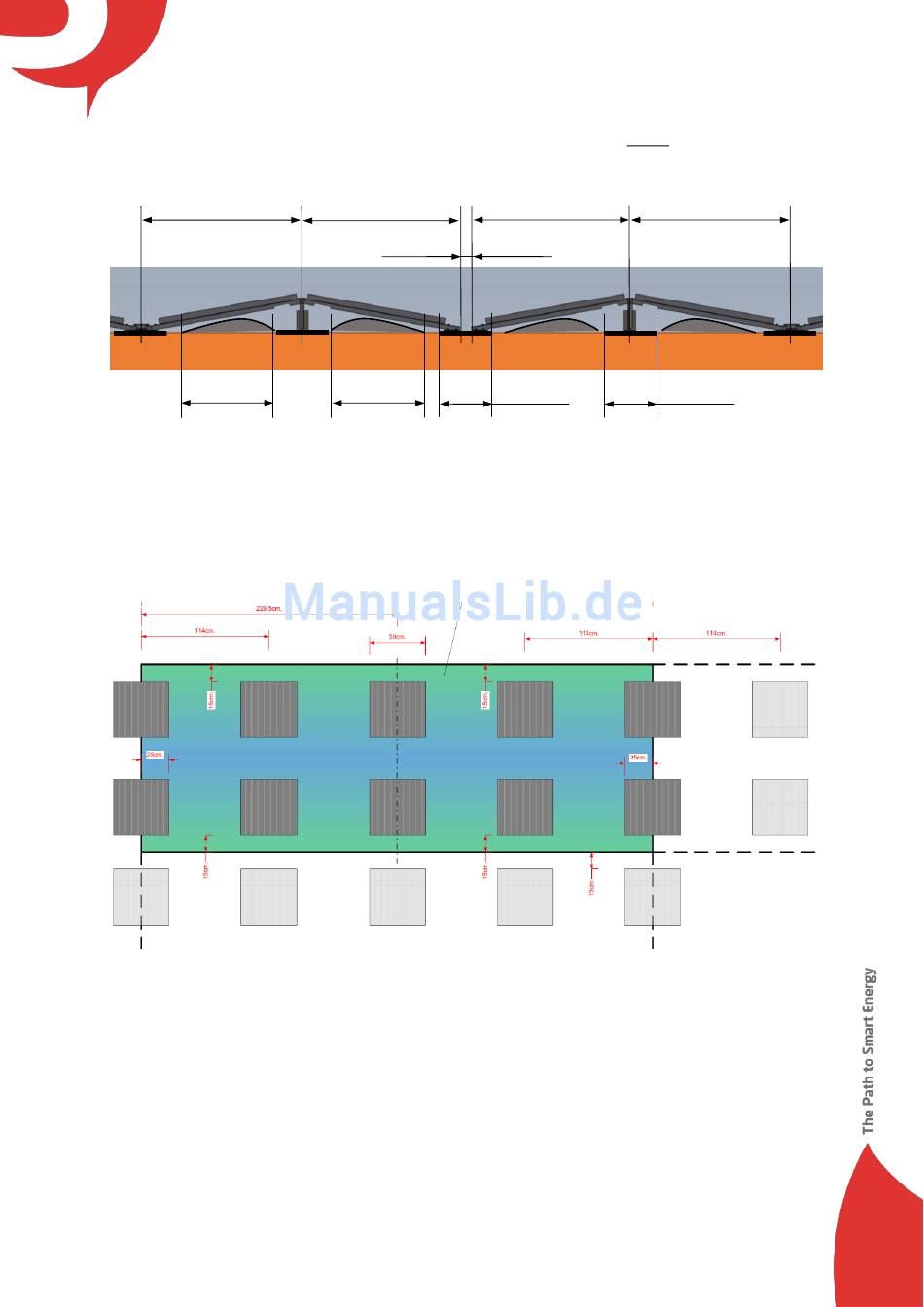

Abbildung 16: Korrekt vorbereitetes Dach mit Dachsubstrat

Sofern möglichst wenig Dachsubstrat entfernt werden soll, kann mit einer geeigneten Unterlage
(z.B. Bautenschutzmatte oder XPS-Dämmung) Höhe gewonnen werden. Dabei ist folgendes
Layout vorzubereiten:
Abbildung 17: Layout zwischen Dachsubstrat
