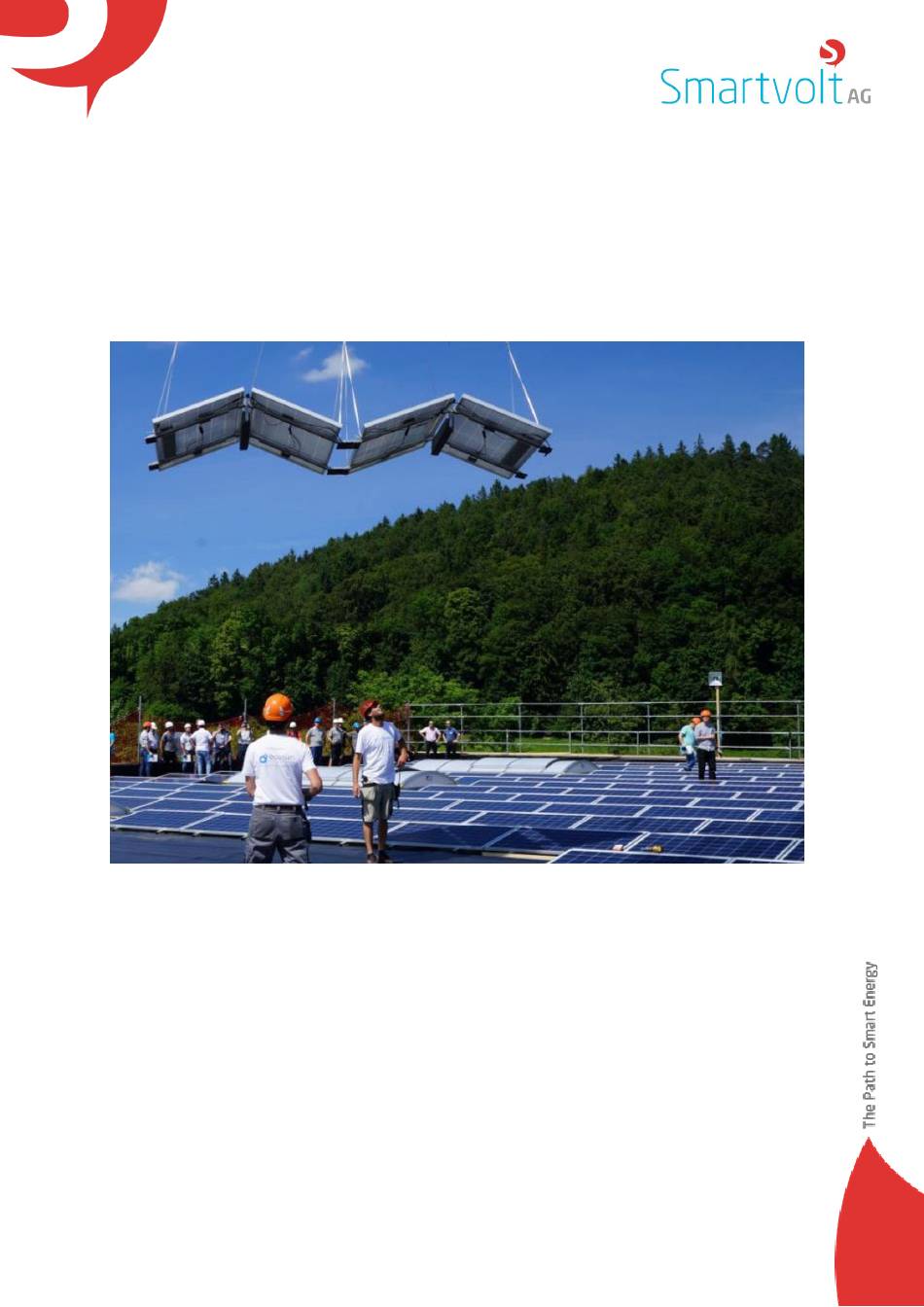

- Seite 1 Smartvolt AG Byfangstrasse 3 CH-3360 Herzogenbuchsee info@smartvolt.ch +41 62 961 92 10 www.smartvolt.ch Installationsanleitung SmartSolarBox Version 5.x Copyright © 2024 Smartvolt AG, Herzogenbuchsee Alle Rechte vorbehalten 22.02.2024 | Seite 1/22...
- Seite 2 Sicherheit ............................5 Darstellung von Sicherheitshinweisen ..................5 Allgemeine und persönliche Sicherheitshinweise ..............5 Elektrische Sicherheit ....................... 6 Sicheres Handling der SmartSolarBox ..................6 Gebäude und Vorschriften ....................... 7 Informationen weiterer Lieferanten ..................7 Aufbau und Funktion ........................8 Übersicht ..........................8 Verpackung und Transport .......................
- Seite 3 27. Juli 2023 Gewährleistung und Garantien Die Gewährleistungs- und Garantiebestimmungen sind den AGBs der Smartvolt AG bzw. den AGB’s des Smartvolt AG Lizenzpartners über den die Anlage bezogen wurde, in der jeweils aktuellen Fassung zu entnehmen. 22.02.2024 | Seite 3/22...
- Seite 4 +41 62 961 92 10 E-Mail: info@smartvolt.ch AUSLEGUNG Die Auslegung auf dem Dach wird durch den Kunden erstellt. Die Smartvolt AG kann beratend zur Seite stehen. GENERELLER HAFTUNGSAUSSCHLUSS Für sämtliche Schäden, die durch unsachgemässe Installation entstanden sind, wird keine Garantie oder Haftung übernommen.
- Seite 5 3 m etc.). c. Anwesenheit von zwei Personen ist für den gesamten Montageablauf zwingend, um bei einem eventuellen Unfall schnelle Hilfe gewährleisten zu können. Die SmartSolarBox wird stetig weiterentwickelt. Montageabläufe können sich dabei ändern. • • Der Potentialausgleich zwischen den einzelnen Anlagenteilen ist nach den jeweiligen landesspezifischen Vorschriften durchzuführen.
- Seite 6 Haftung. Die Gewährleistung ist insoweit ausgeschlossen. • Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die Smartvolt AG den Haftungsausschluss vor. • Die Demontage des Systems erfolgt in umgekehrter Reihenfolge. ELEKTRISCHE SICHERHEIT Ein Solarmodul erzeugt bereits bei geringer Beleuchtungsstärke elektrischen Strom und Spannung.
- Seite 7 PV-Module nicht mit Farbe, Klebemitteln oder spitzen Gegenständen bearbeiten. • PV-Module nicht mit lösungsmittelhaltigen Reinigern reinigen. • • Im Umgang mit den SSB-Einheiten stets grösste Sorgfalt walten lassen. • Die SSB-Einheiten immer in der vorgesehenen Verpackung transportieren. • Die SSB-Einheiten stets mit einem Kran verschieben. •...
- Seite 8 Je nach Dach-Gegebenheiten kann es vorkommen, dass auch SSB-Einheiten mit nur 2 PV-Modulen zum Einsatz kommen (SSB2). Die SmartSolarBox wird entweder in einer Standard-, oder blitzstromtragfähigen Variante geliefert. Die blitzstromtragfähige Variante ist entlang eines Modulträgers in Ost-West-Richtung tragfähig. Der blitz- stromtragfähig ausgeführte Modulträger wird ab Werk mit einem gelben Punkt markiert.
- Seite 9 SSB4-Einheiten bzw. acht SSB2-Einheiten. Abbildung 2: Transportbox für vier SSB4-Einheiten Hinweis: Die SmartSolarBox Einheiten dürfe nur in den dafür vorgesehenen Transportboxen transportiert werden. Die Boxen sind dafür konzipiert und schützen die Ware sowie Personen vor Beschädigung bzw. Unfall.
- Seite 10 Abbildung 3: Ballaststein aussen inkl. Montagebleche 4.3.2 Verbindungs-Set horizontal Mechanische und elektrische Verbunde werden über Verbindungsbleche ermöglicht. Abbildung 4: Verbinder universal Mit dem horizontalen Verbindungsblech werden nebeneinanderstehende SSB-Reihen miteinander verbunden. Die Position der Verbinder sind im Belegungsplan ersichtlich und müssen unbedingt eingehalten werden. 4.3.3 Verbindungsblech SSB Set Abbildung 5: Verbindungsblech SSB...
- Seite 11 4.3.4 Jumperkabel Die mitgelieferten vorkonfektionierten Jumperkabel dienen dazu, nebeneinanderstehende SSB’s am Ende der Reihe miteinander elektrisch zu verbinden. MONTAGEHILFSMITTEL Die Installation erfolgt in jedem Fall mit einem Kran und dem Lastaufnahmemittel LAM-SSB5-F. Das LAM-SSB5-F ist TÜV geprüft und zertifiziert und darf somit für diese Last eingesetzt werden. Die Montagehilfsmittel werden in einer separaten Transportkiste zur Baustelle geliefert und werden für die Montage der Anlage leihweise zur Verfügung gestellt.
- Seite 12 Das LAM-SSB5-F verfügt über eine Rückstellfeder, welche dafür sorgt, dass ein spontanes Öffnen während dem Kranzug verhindert wird. Vorsicht: Mit dem LAM-SSB5-F darf nur jeweils eine einzelne SSB-Einheit gehoben werden. Es ist nicht erlaubt andere Lasten daran zu befestigen, dafür sind andere geeignete Anschlagmittel, wie z.B. ein geprüftes Schlaufen-Hebeband, zu verwenden.
- Seite 13 Solaranlage langfristig zu minimieren. BELEGUNGSPLAN Die Planung eines PV-Systems mit der SmartSolarBox wird mit dem Planungstool K2-Base durchgeführt (https://base.k2-systems.com/). Anhand des Montageplans im PDF-Report aus K2-Base kann die Anlage auf dem Dach installiert werden. Dabei müssen die Rand-Abstände sowie die Position der verschieden...
- Seite 14 Reihenfolge angeliefert und mit dem Kran gehoben werden können. Die Anlieferung erfolgt jeweils in den dafür vorgesehenen Transportboxen, welche nach der Installation zurückgeliefert werden müssen. Abbildung 9: Anlieferung in SmartSolarBox Transportboxen 5.3.2 Heben einer SSB-Einheit Es dürfen nur instruierte Personen mit dem LAM-SSB5-F arbeiten. Weitere Informationen zum Lastaufnahmemittel finden Sie auf der mitgelieferten Bedienungsanleitung.
- Seite 15 Den korrekten Winkel der Richtschnüre über die Diagonale überprüfen. Hinweis: Vor dem Setzen der ersten SSB nochmals den Belegungsplan studieren und ggf. einzelne Hindernisse nochmals nachmessen. Bei einer blitzstromtragfähigen SmartSolarBox, die SSB so ausrichten, dass der Blitzstrom tragfähige Modulträger auf der gewünschten Seite zu liegen kommt (mit gelbem Punkt auf den Aussenfüssen markiert).
- Seite 16 3. Die erste Längsreihe aufstellen; der Abstand von 4cm ist mit Hilfe der Abstandslehre (siehe Abbildung 8, Seite 12) einzuhalten. Abbildung 12: Erste Längsreihe aufgebaut 4. Das Feld über die Querreihe auffüllen. Abstand zwischen den PV-Modulen 1 cm. Abbildung 13: Querreihen auffüllen 5.
- Seite 17 Die Ballastierung wurde vorgängig bestimmt. Für jede Einheit ist somit der genaue Standort vorgegeben. Es ist darauf zu achten, dass der Montageplan eingehalten wird. Bei Fehlplatzierungen lehnt die Smartvolt AG jede Haftung ab. VERBINDEN DER SSB EINHEITEN – ELEKTRISCH UND MECHANISCH Nachdem die SSB-Einheiten am Dach platziert wurden, werden die Einheiten zusätzlich untereinander...
- Seite 18 Einstrahlung geschützt werden sollten! ANSCHLUSS DER ANLAGE AN EINE EXTERNE BLITZSCHUTZANLAGE Die SmartSolarBox wird entweder in einer Standard-, oder blitzstromtragfähigen Variante geliefert. Die blitzstromtragfähige Variante ist entlang eines Modulträgers in Ost-West-Richtung tragfähig. Der blitz- stromtragfähig ausgeführte Modulträger wird ab Werk mit einem gelben Punkt markiert.
- Seite 19 Warnung: Vor dem Trennen jeglicher DC-Verbindungen im Solarzellenfeld ist immer und in jedem Fall der Wechselrichter des entsprechenden Stranges auszuschalten! WARTUNGSBEREICHE UND -ARBEITEN • Die SmartSolarBox Unterkonstruktion ist wartungsfrei. Wartungsarbeiten an den PV-Modulen sind nur von Fachpersonal durchzuführen. • •...
- Seite 20 7 STRINGPLANUNG Die Verschaltung der Module innerhalb der SmartSolarBox ermöglichen eine einfache Verschaltung der SSB’s in der Anlage: Abbildung 16: SSB4 – Interne Verschaltung Mit dem integrierten Rückführkabel wird sichergestellt, dass innerhalb des Strings keine Schleifen entstehen können. Der String-Anfang wird mittels + und - Leitung mit dem Wechselrichter verbunden.
- Seite 21 8 ENTSORGUNG Hinweis: Das Recycling (http://www.erecycling.ch/) in der Schweiz ist einfach und effizient organisiert. Sie können alle Ihre ausgedienten elektrischen und elektronischen Gross- und Kleingeräte, Spielwaren sowie Leuchtmittel und Leuchten an über 450 Sammelstellen in Ihrer Nähe und an die Verkaufspunkten im Handel jederzeit und natürlich kostenlos zurückbringen.
- Seite 22 Abbildung 6: Transportkiste Montagehilfsmittel ..................11 Abbildung 7: Lastaufnahmemittel LAM-SSB5-F .................... 11 Abbildung 8: Abstandslehre .......................... 12 Abbildung 9: Anlieferung in SmartSolarBox Transportboxen ............... 14 Abbildung 10: Startecke mit Richtschnur ...................... 15 Abbildung 11: Erste SSB-Einheit platziert ...................... 15 Abbildung 12: Erste Längsreihe aufgebaut ....................16 Abbildung 13: Querreihen auffüllen ......................
