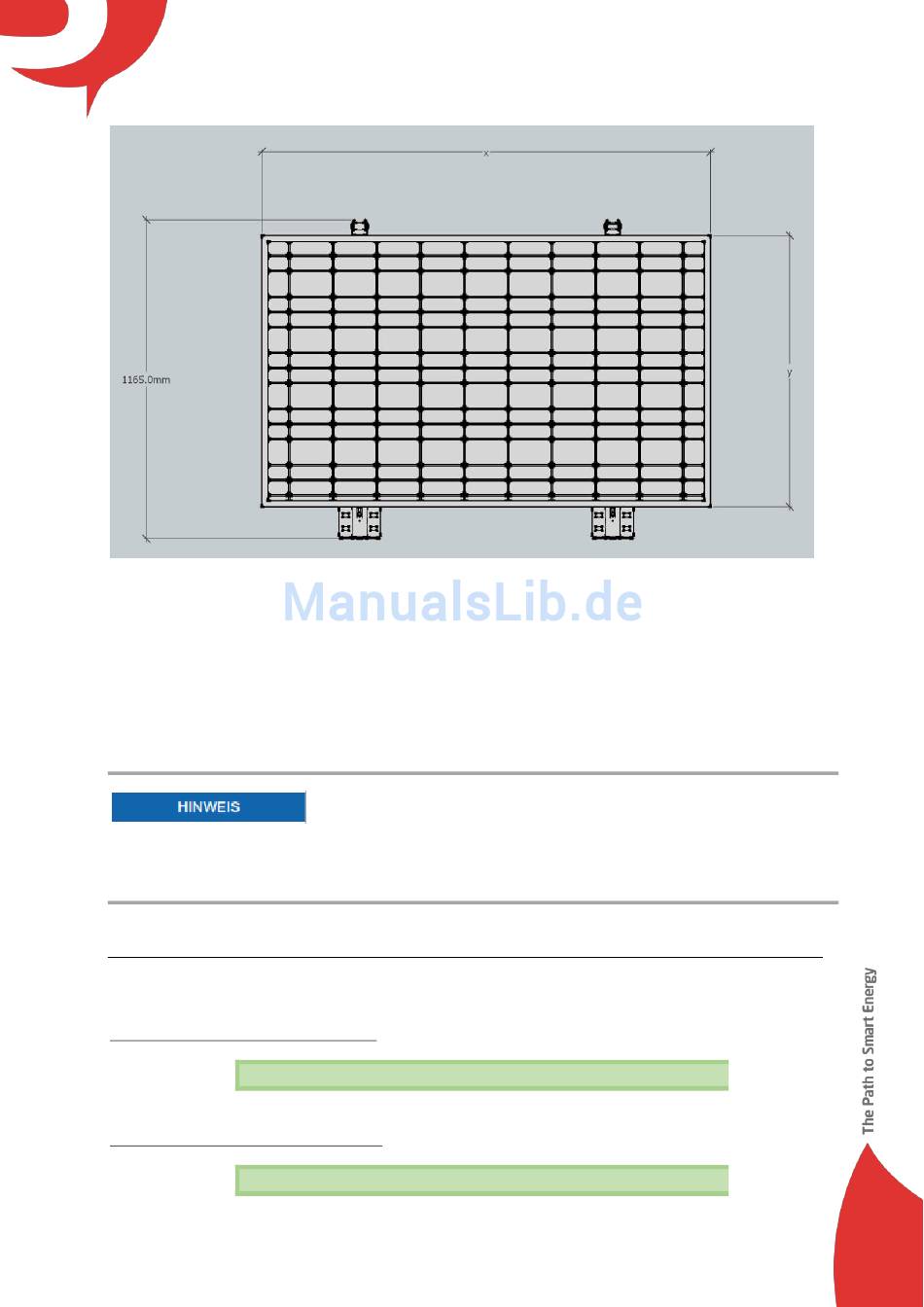

Abbildung 14: Standardmasse einer 4er SSB-Einheit
x ≙ Modullänge
y ≙ Modulbreite
Die Modulbreite kann jeweils ändern. Die aktuellen Masse betragen:
x = 1650 mm
y = 992 mm
Hinweis: Bitte erkundigen Sie sich jeweils für die aktuellen Masse beim Distributionspartner.
5.6.1 Berechnung Modulfeldgrösse
Die gesamte Modulfeldgrösse der SSB-Einheiten kann wie folgt berechnet werden:
Modulfeldbreite (Querrichtung)
(m * x) + ((m – 1) * 10mm) = Q
Modulfeldlänge (Längsrichtung)
(n x 4520mm) + ((n – 1) * 40mm) = L
