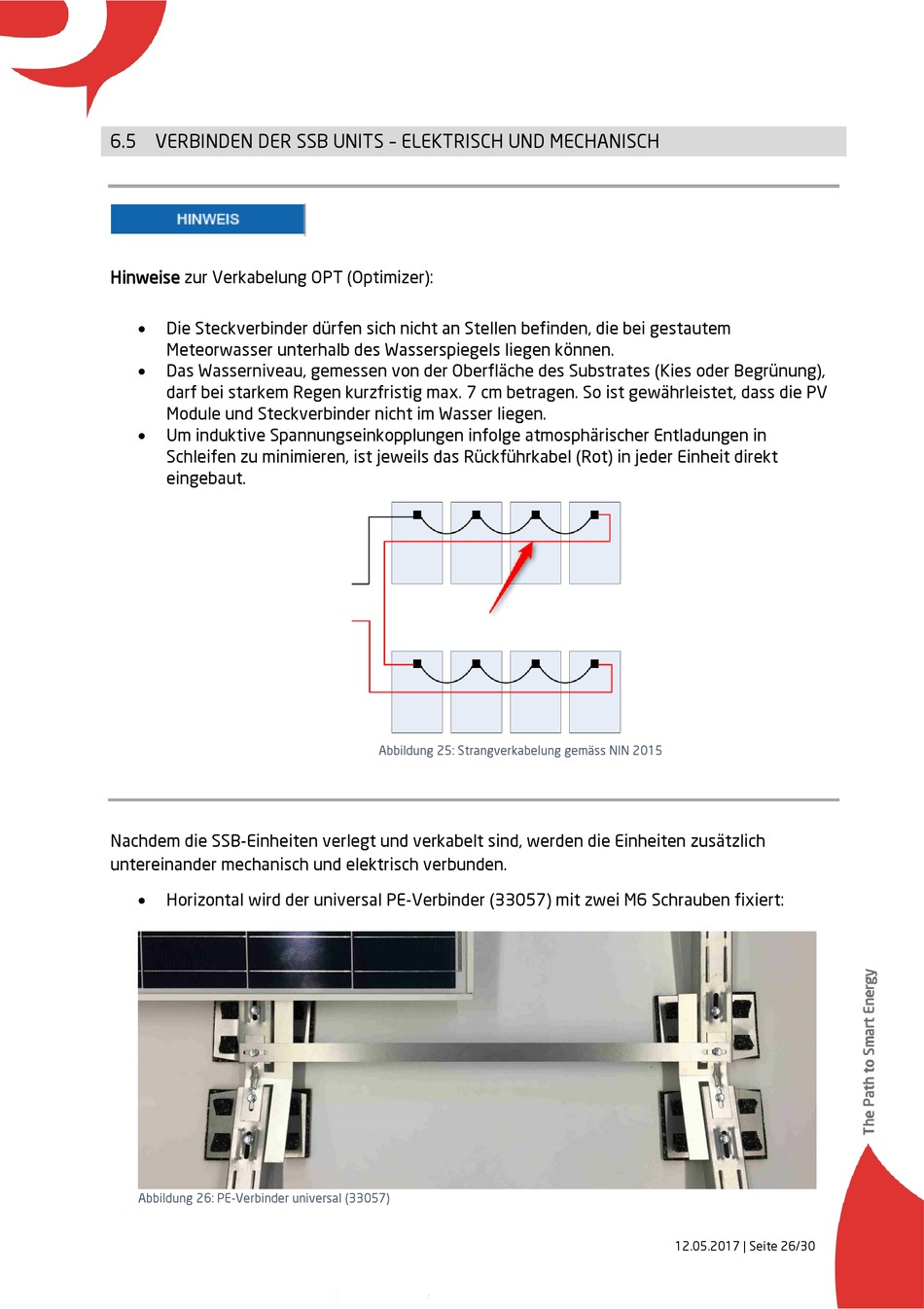

6.5 VERBINDEN DER SSB UNITS – ELEKTRISCH UND MECHANISCH
Hinweise zur Verkabelung OPT (Optimizer):
Die Steckverbinder dürfen sich nicht an Stellen befinden, die bei gestautem
Meteorwasser unterhalb des Wasserspiegels liegen können.
Das Wasserniveau, gemessen von der Oberfläche des Substrates (Kies oder Begrünung),
darf bei starkem Regen kurzfristig max. 7 cm betragen. So ist gewährleistet, dass die PV
Module und Steckverbinder nicht im Wasser liegen.
Um induktive Spannungseinkopplungen infolge atmosphärischer Entladungen in
Schleifen zu minimieren, ist jeweils das Rückführkabel (Rot) in jeder Einheit direkt
eingebaut.
Nachdem die SSB-Einheiten verlegt und verkabelt sind, werden die Einheiten zusätzlich
untereinander mechanisch und elektrisch verbunden.
Horizontal wird der universal PE-Verbinder (33057) mit zwei M6 Schrauben fixiert:
Abbildung 26: PE-Verbinder universal (33057)
Abbildung 25: Strangverkabelung gemäss NIN 2015
12.05.2017 | Seite 26/30
