4
AUFBAU UND FUNKTION
4.1
ÜBERSICHT
Eine SmartSolarBox besteht grundsätzlich aus Photovoltaikmodulen, einer Unterkonstruktion
mit Bautenschutzmatten und Ballaststeinen. Die Photovoltaikmodule sind vorverkabelt und die
Ballaststeine bereits integriert.
Es gibt folgende Untergruppen wobei der Power-Optimizer (OPT) ebenfalls integriert ist bzw. bei
der ECO-Variante keine Optimierung eingebaut wird.
2er SSB-Einheit: SSB2 Smart265 / 285H (OPT) bzw. SSB2 Smart265 / 285H (ECO)
4er SSB-Einheit: SSB4 Smart265 / 285H (OPT) bzw. SSB4 Smart265 / 285H (ECO)
4.2 VERPACKUNG UND TRANSPORT
Die SSB-Einheiten werden im zusammengefalteten Zustand in Holzpaletten angeliefert. Eine
Holzpalette fasst maximal sieben 4er SSB-Einheiten bzw. vierzehn 2er Einheiten.

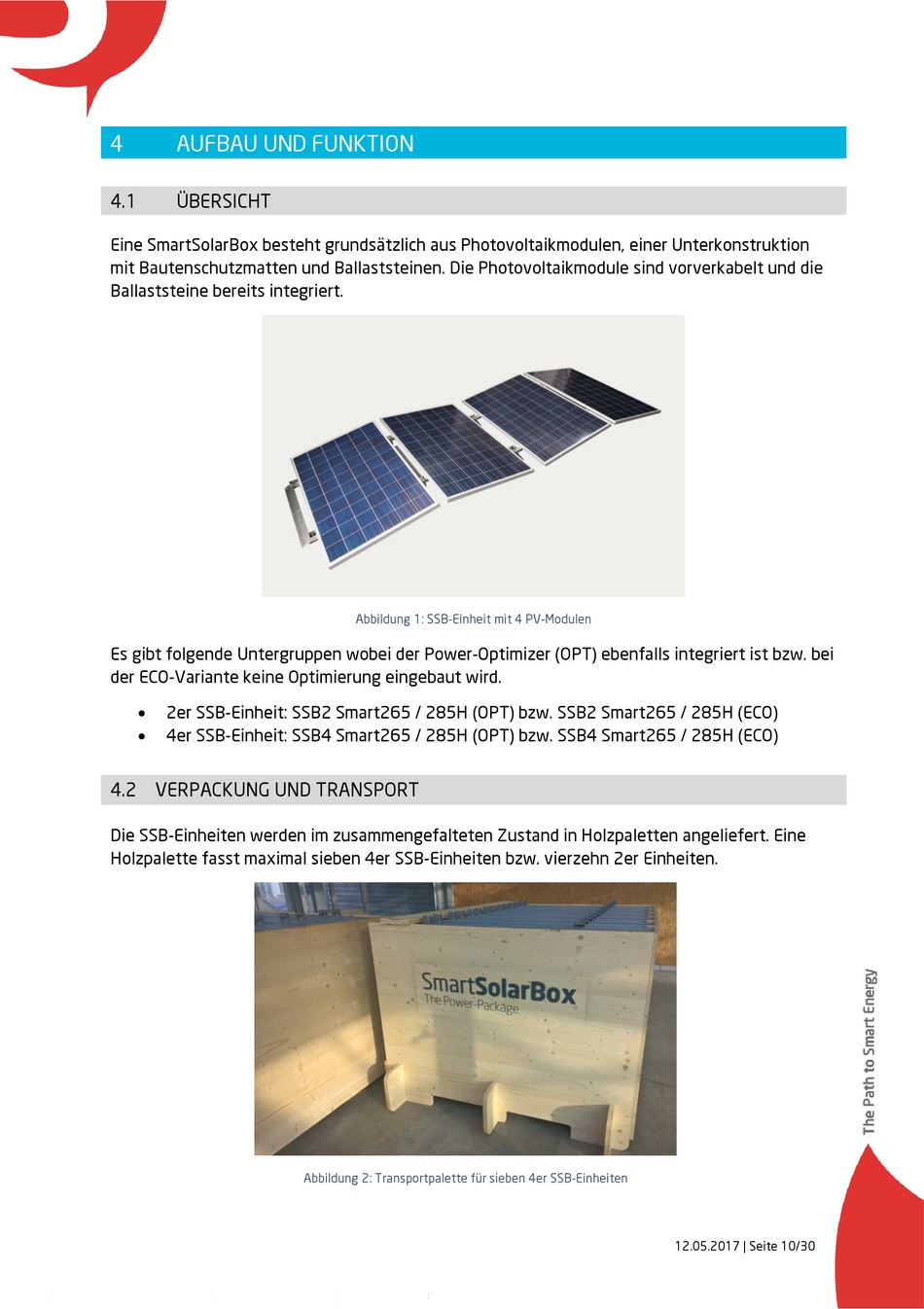

Abbildung 1: SSB-Einheit mit 4 PV-Modulen
Abbildung 2: Transportpalette für sieben 4er SSB-Einheiten
12.05.2017 | Seite 10/30
