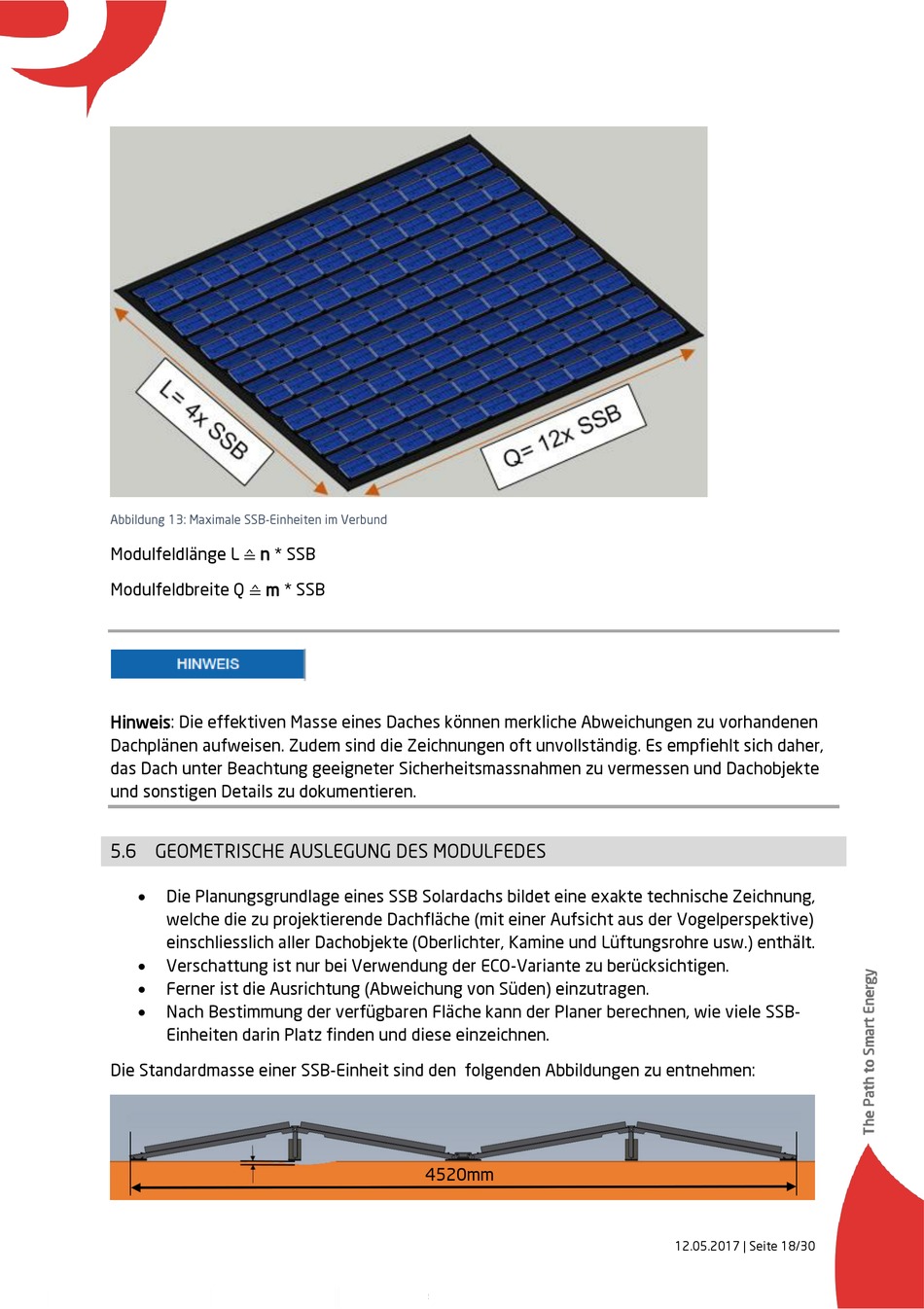

Abbildung 13: Maximale SSB-Einheiten im Verbund
Modulfeldlänge L ≙ n * SSB
Modulfeldbreite Q ≙ m * SSB
Hinweis: Die effektiven Masse eines Daches können merkliche Abweichungen zu vorhandenen
Dachplänen aufweisen. Zudem sind die Zeichnungen oft unvollständig. Es empfiehlt sich daher,
das Dach unter Beachtung geeigneter Sicherheitsmassnahmen zu vermessen und Dachobjekte
und sonstigen Details zu dokumentieren.
5.6 GEOMETRISCHE AUSLEGUNG DES MODULFEDES
Die Planungsgrundlage eines SSB Solardachs bildet eine exakte technische Zeichnung,
welche die zu projektierende Dachfläche (mit einer Aufsicht aus der Vogelperspektive)
einschliesslich aller Dachobjekte (Oberlichter, Kamine und Lüftungsrohre usw.) enthält.
Verschattung ist nur bei Verwendung der ECO-Variante zu berücksichtigen.
Ferner ist die Ausrichtung (Abweichung von Süden) einzutragen.
Nach Bestimmung der verfügbaren Fläche kann der Planer berechnen, wie viele SSB-
Einheiten darin Platz finden und diese einzeichnen.
Die Standardmasse einer SSB-Einheit sind den folgenden Abbildungen zu entnehmen:
4520mm
12.05.2017 | Seite 18/30
