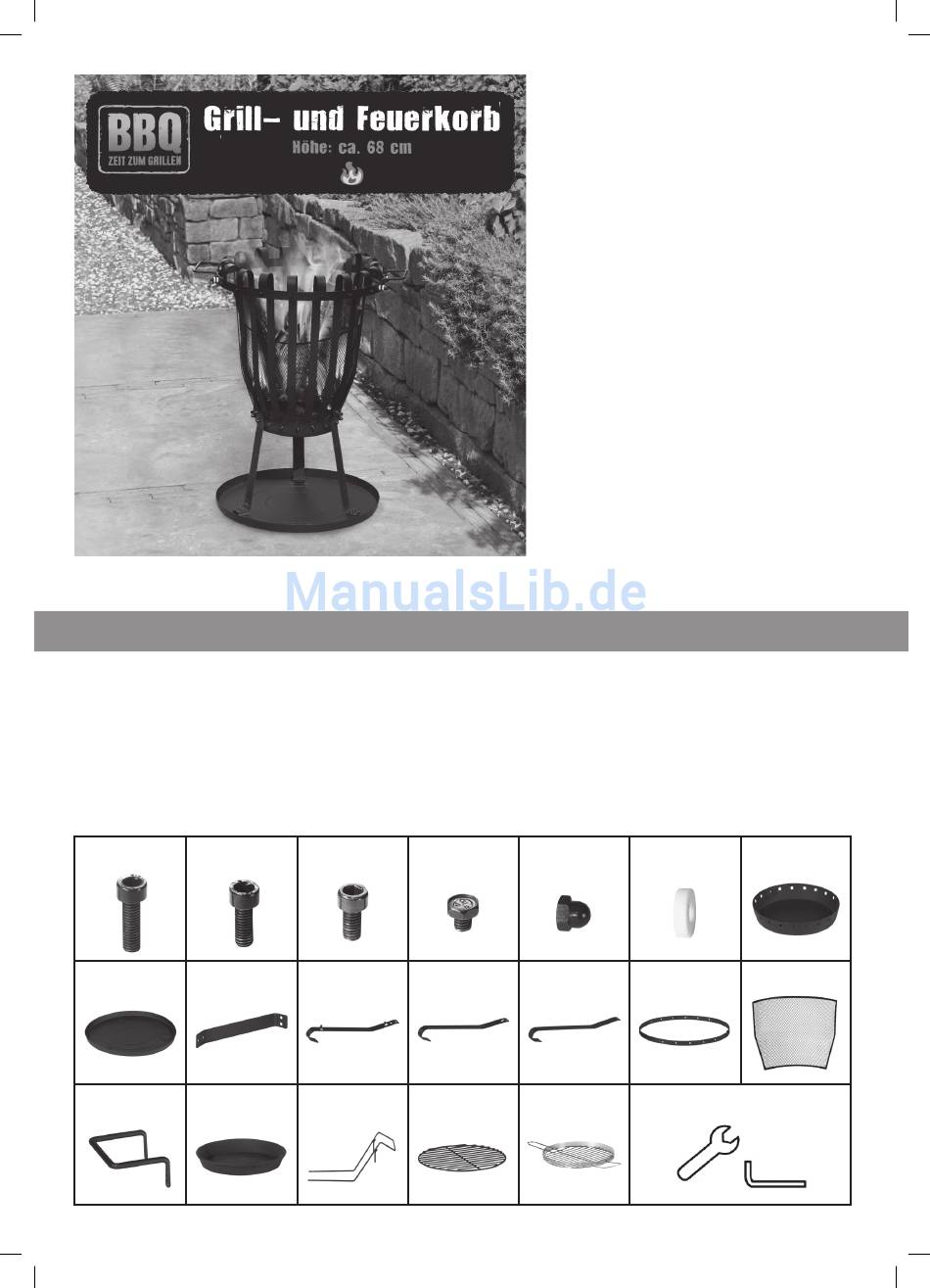

Lieferumfang:
A: M6 x 20 (Inbus lang)
B: M6 x 15 (Inbus mittel)
C: M6 x 12 (Inbus kurz)
D: M6 x 8 (kurz)
E: Hutmutter
F: Keramikscheibe weiß
A x 4
B x 6
H x 1
I x 3
O x 2
P x 1
SOUTH Firebasket 2016 Assembling List.indd 1
G: Grundplatte
H: Bodenplatte
I: Standfüße
J: Seitenstrebe
mit Auflagefläche
C x 34
D x 6
J x 3
K x 6
Q x 2
R x 1

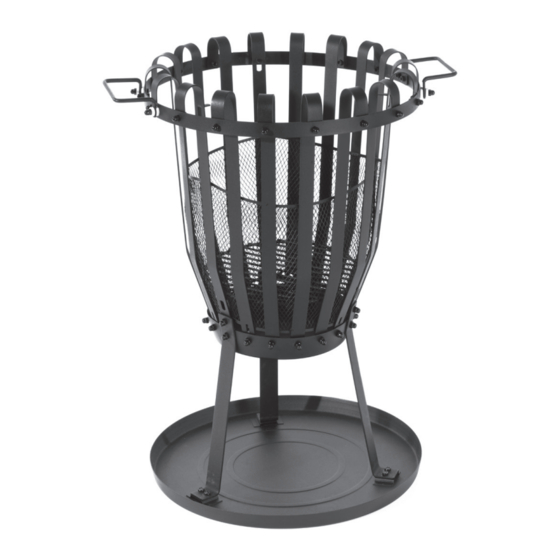

Montage- und
Gebrauchsanleitung
IV/25/2016
44143
Bitte lesen Sie diese Anleitung vollständig durch,
beachten Sie diese und bewahren Sie sie auf.
Falls Sie das Produkt an einen anderen Nutzer
weitergeben, geben Sie auch bitte diese
Anleitung mit.
Bei unsachgemäßer Montage ist die sichere
Funktion Ihres Grill- und Feuerkorbes nicht
gewährleistet.
Achtung!
Halten Sie Kunststoffbeutel von Babys
und kleinen Kindern fern,
es besteht Erstickungsgefahr.
Nur für den privaten Gebrauch,
nicht für gewerbliche Zwecke bestimmt.
K: Seitenstrebe mit Ein-
steckvorrichtung für
Funkenschutzgitter
L: Seitenstrebe
M: Ring
N: Funkenschutzgitter
E x 44
F x 8
L x 9
M x 1
S x 1
Werkzeug
O: Handgriffe
P: Kohleschale
Q: Haltegriffe
für Kohleschale
R: Holzrost
S: Grillrost verchromt
G x 1
N x 3
20.08.15 15:41
1
Werbung
Verwandte Anleitungen für BBQ 44143
Inhaltszusammenfassung für BBQ 44143
- Seite 1 Montage- und Gebrauchsanleitung IV/25/2016 44143 Bitte lesen Sie diese Anleitung vollständig durch, beachten Sie diese und bewahren Sie sie auf. Falls Sie das Produkt an einen anderen Nutzer weitergeben, geben Sie auch bitte diese Anleitung mit. Bei unsachgemäßer Montage ist die sichere Funktion Ihres Grill- und Feuerkorbes nicht gewährleistet.
- Seite 2 Montageanleitung Zur Montage des Grill- und Feuerkorbes folgen Sie bitte den nachstehenden Arbeitsschritten. Die Schrauben bitte zunächst nur „handfest“ anziehen. Erst wenn alle Teile miteinander ver bunden sind, alle Schrauben/Muttern fest anziehen. Die Hutmuttern zeigen alle nach außen. Verbinden Sie die Standfüße I mit der Grundplatte G (außen) und stecken die Seitenstreben J in die vorgesehene Innenlasche...
- Seite 3 Montageanleitung Das Bauteil mit den Schrauben B und Muttern E mit dem Ring M verschrauben. Bitte auch hier auf die Innenlaschen im Ring achten! Achtung! Jeweils rechts und links von der Strebe J unbedingt die Strebe K (mit Einsteckvorrichtung für Funkenschutzgitter) montieren und mit den Schrauben C sowie Muttern E befestigen.
- Seite 4 Montageanleitung Nun die Lücken mit den Streben L schließen und jeweils mit den Schrauben C und Muttern E befestigen. Die Funkenschutzgitter in die entsprechenden Einsteckvorrich- tungen stecken und auf optimalen Sitz achten, nur so kann evtl. Funkenflug vermieden werden. SOUTH Firebasket 2016 Assembling List.indd 4 20.08.15 15:41...
- Seite 5 Montageanleitung Befestigen Sie die Handgriffe O an den vorgesehenen Bohrungen im Ring M mit den Schrauben A und Muttern E. Dazwischen montieren Sie die Keramikscheiben F. Ziehen Sie die Schraubverbindungen vorsichtig an, um die Keramikscheiben nicht zu beschädigen. Die Keramikscheiben so positionieren, dass der Ring M zwischen zwei Keramikscheiben liegt.
- Seite 6 Montageanleitung Bitte schieben Sie die Griffe Q in die Steckhülsen unterhalb der Kohleschale P so, dass diese mit jeweils einer Nut im Griff einrasten. Hieraus ergibt sich auch eine mittige Aufhängung der Kohleschale im Grill- und Feuerkorb. Achtung! Die breite Seite des Randes muss nach oben zeigen! Hängen Sie die Kohleschale in den Grill- und Feuerkorb.
-
Seite 7: Sicherheits- Und Anwendungshinweise
Die Lackierung an diesem Gerät ist nicht dauerhaft feuerbeständig und wird durch den Gebrauch wegbrennen. Bei entsprechender Witterung ist es möglich, dass dieser Grill- und Feuerkorb nach intensivem Gebrauch anfangen kann zu rosten. Lack- und Rostschäden Dieses hat keinerlei Auswirkungen auf die Funktion und Sicherheit des Grill- und Feuerkorbes und beeinträchtigt nicht die 3-jährige Garantie. - Seite 8 Entsorgung: Die Produktverpackung besteht weitgehend aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht. Werfen Sie das Objekt am Ende seiner Lebensdauer keinesfalls in den normalen Hausmüll. Über die bestehenden Rückgabemöglichkeiten in Ihrer Nähe informiert Sie der zuständige öffentlichrechtliche Entsorgungsträger. GEBRA Nonfood Handelsgesellschaft mbH & Co. KG · Burgstraße 5 · D-44867 Bochum Service-Hotline: (02327) 999-299 ·...
