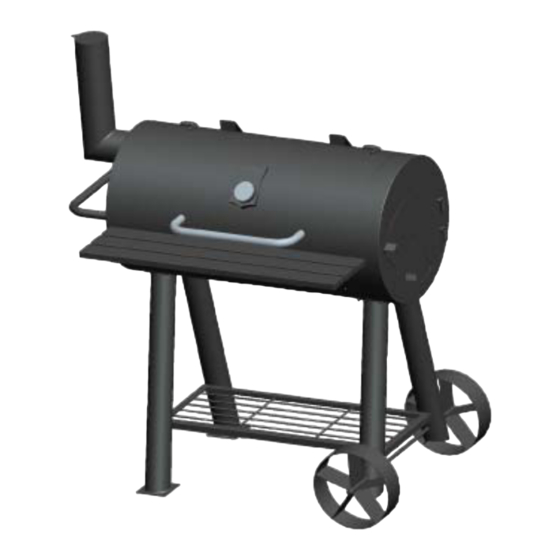

Holzkohle Grill
Modell # C1809A
Produkt Code # 230 – 940 – 431
Lesen Sie die Anleitung vor dem Zusammenbau sorgfältig.
Behalten Sie diese Anleitung als Hinweis und Hilfe beim zukünftigen Wiederaufbauen.
Montage Anleitung
Sicherheitswarnung
hinzufügbare Feuerkammer
(separat zu erwerben)
Modell # C1809B
Produkt Code # 230 – 941 - 433
Werbung
Verwandte Anleitungen für BBQ C1809A
Inhaltszusammenfassung für BBQ C1809A

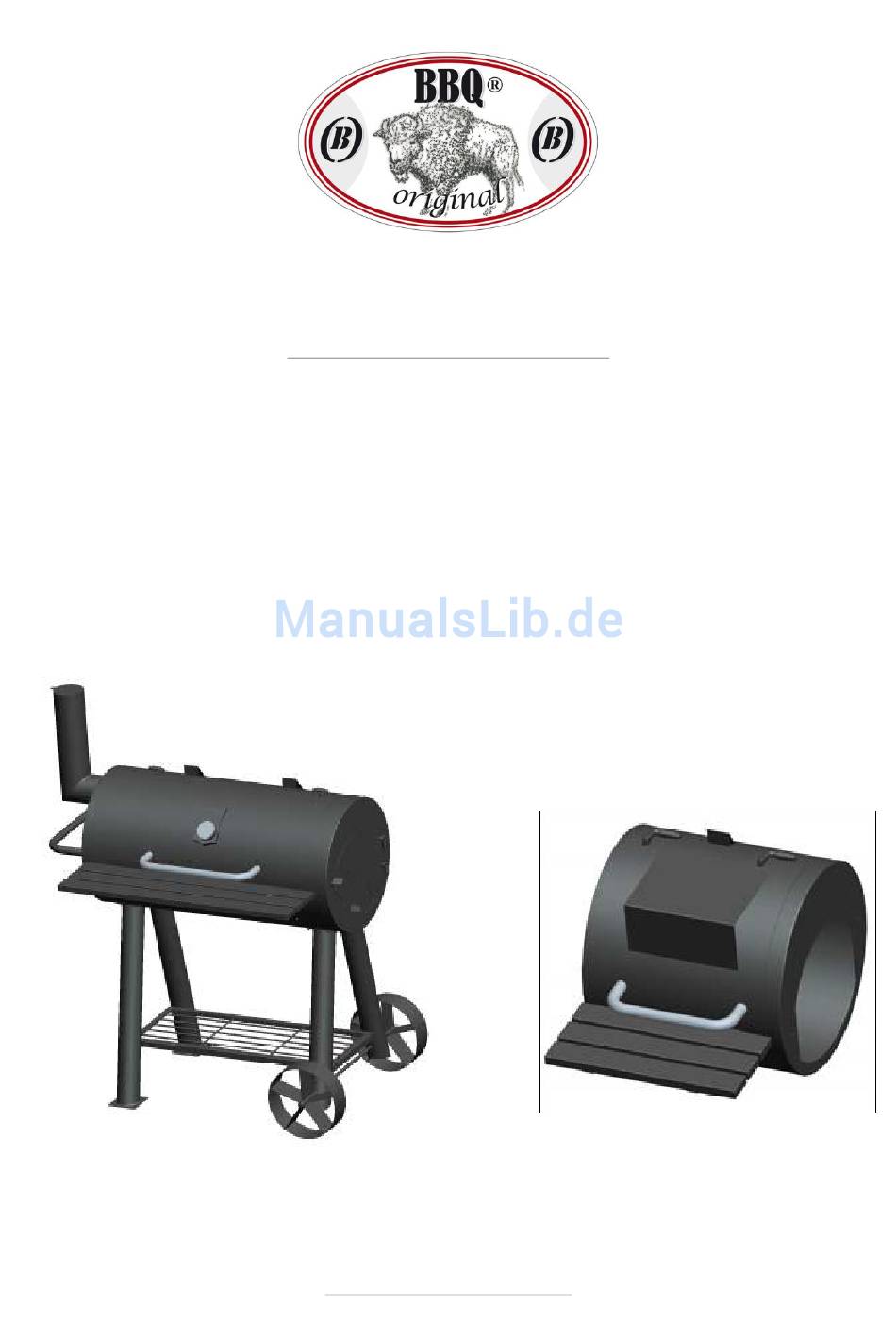

- Seite 1 Montage Anleitung Holzkohle Grill hinzufügbare Feuerkammer (separat zu erwerben) Modell # C1809A Modell # C1809B Produkt Code # 230 – 940 – 431 Produkt Code # 230 – 941 - 433 Lesen Sie die Anleitung vor dem Zusammenbau sorgfältig. Behalten Sie diese Anleitung als Hinweis und Hilfe beim zukünftigen Wiederaufbauen.
-
Seite 2: Montage
Vor dem Nutzen Ihres neuen Grills, lesen Sie die Anleitung sorgfältig – einschließlich aller Sicherheitswarnungen! Das Nichtbeachten dieser Sicherheitswarnungen kann folglich zum Tod führen, ernste körperliche Verletzungen hervorrufen oder es kann zum Verlust des Eigentums kommen. Montage : Überprüfen Sie die Box und seien Sie sicher, dass Sie im Besitz aller Teile sind, die aufgelistet wurden. - Seite 3 Anzünden des Feuers : - Warnung ! Benutzen Sie kein Benzin, Erdöl oder Alkohol um das Feuer anzuzünden! Benutzen Sie diese aufgelisteten Flüssigkeiten, kann es zu einer Explosion kommen, es kann in Flammen aufgehen oder Blitzen! Dies kann zum Tod oder zu schweren Verletzungen führen! Wenn Sie ein Feuerzeug, gefüllt mit Flüssigkeit nehmen oder sofort Holzkohle benutzen, lassen Sie den Deckel offen bis die Kohle zu Asche verfällt, sich das Feuer reguliert hat und die Anzünder vollständig verbrannt sind.
- Seite 4 WARNUNG! Wenn der Grill Feuer fängt, benutzen Sie einen ABC Feuerlöscher um das Feuer zu löschen. Niemals versuchen, das Feuer mit Wasser oder anderen Flüssigkeiten zu löschen Wenn frische Luft in Kontakt mit dem Feuer kommt, kann schnell alles in Flammen aufgehen.
- Seite 5 Bauteile Nummer Beschreibung Bild Anzahl Hauptkörper Montage Rechtes Bein Linkes Bein Bodenablage Radachse Schornstein Ablage Frontregalstütze...
- Seite 6 Seitengriff Seitentür Deckelgriff Porzellan beschichtetes Feuerrost Holzkohlerost Wärmeindikator Becherhalter Schloss Scharnier Hauptklappe...
- Seite 7 Hardware Liste Buchstabe Beschreibung Bild Anzahl Schraube Muttern Rad Achsen Mutter Dichtungsring Scharnier...
- Seite 8 Montage Anleitung Lesen Sie die Montage Anleitung bevor Sie den Grill zusammenbauen. Die geschätzte Montagedauer beträgt 45 Minuten. Wir empfehlen, den Grill zu zweit aufzubauen! Trennen und identifizieren Sie alle Bestandteile. Sie werden einen Schraubenzieher, einen verstellbaren Schraubenschlüssel und eine Reihe von Zangen benötigen.
- Seite 9 Stepp 3 : Benutzen Sie jeweils 4 Stücke für Teil A (Schrauben) und Teil B (Muttern). Fügen Sie dann 1 Stück für Teil 2 (Rechtes Bein) zu dem Oberteil an der linken Seite durch die Befestigungslöcher in dem Hauptteil zu. Seien Sie sich beim Anbau des Beins sicher, dass das kleine Loch, für das untere Brett genau gegenüber dem Hauptteil liegt.
- Seite 10 Bauen Sie „Teil 4“ (untere Brett, Ablage) an “Teil 2“ (Rechtes Bein) und „Teil 3“ (Linkes Bein) durch das Einsetzten in die Löcher an der Seite von jedem Bein. Stepp 5 : Nehmen Sie 1 Stück für „Teil 2“ (Rechtes Bein)und bauen Sie es durch das Einsetzen in die Löcher an das Hauptteil (Teil4).
- Seite 11 Stepp 10 : Fädeln Sie „Teil 16“ (den Behälter) durch das Loch zur Unterseite des Hauptkörpers. Stepp 11 : Benutzen Sie 2 Stücke für „Teil A“ (Schrauben) und bauen Sie „Teil 8“ (Frontbretter) an den Hauptkörper durch das Benutzen der Löcher in der Frontseite des Hauptkörpers, wie unten gezeigt.
- Seite 12 Stepp 13 : Benutzen Sie ein Stück für „Bauteil A“ (Schrauben) und bauen Sie „Teil 17“ (Verriegelung) an den Hauptteil. Benutzen Sie zwei Stücke von „Hauptteil A“ (Schrauben), bauen Sie „Bauteil 18“ (Scharnier) an den Hauptkörper. Stepp 14 : Schieben Sie die Scharnierpins von „Part 11 (Seitentür) in das Scharnier und benutzen Sie einen Riegel bzw.
- Seite 13 Stepp 16 : Schieben Sie „Teil 19“ (Hauptteildeckel) zurück zum Hauptteil. Benutzen Sie 2 Stücke Stepp 17 :...
- Seite 14 Benutzen Sie 2 Stücke von „Bauteil B“ (Muttern), bauen Sie „Teil 15“ (Thermometer) an den Deckel. Benutzen Sie 2 Stücke von „Bauteil A“ und bauen Sie „Teil 12 (Deckelgriff) an den Deckel. Die Montage für den Royal Oak Heavy Duty Grill ist nun abgeschlossen...
- Seite 15 Seien Sie sich sicher, dass Sie alle Aufkleber entfernt haben, bevor Sie den Grill nutzen. Fortfahren mit Seite 16 für die Anleitung im Bezug auf die Installation von der „ Optional Heavy Duty Add-On Firebox C1809 B (Separat kaufen) Installieren des „Optional Heavy – Duty Add-On Firebox C1809B (Separat erhältlich)
- Seite 16 Teil 20 Feuerkammer 1 Stk. Teil 21 Ablage 1 Stk. Teil 22 Scharnier 2 Stk. Teil 23 Feuerbox-deckel 1 Stk. Teil 24 Deckelgriff 1 Stk. Teil 25 Porzellan - 2 Stk. beschichtetes Rost Teil 26 Holzkohlerost 2 Stk. Hardware A Schraube Stk.
- Seite 17 1.) Entfernen Sie „Teil 11“ (Seitentür) beim verschieben bzw. entfernen von „Teil 18“ (Scharnier). Legen Sie es beiseite. 2.) Schrauben Sie die 2 Stücke von „Bauteil A“ (Schraube) ab und beseitigen Sie „Teil 18“ (Scharnier) vom Hauptteil. Legen Sie es beiseite. 3.) Schrauben Sie das eine Stück von „Bauteil A“...
- Seite 18 Stepp 19 : Seien Sie sich sicher, dass sie ZWEI Leute zum Zusammenbau dieses Stepps haben. Benutzen Sie 9 Stücke von „Bauteil A“ (Schraube), bauen Sie „Teil 20“ (Feuerbox) an „Part1“ (Hauptkörper). Befestigen Sie zunächst die oberen Schrauben, um anschließend die unteren Schrauben leichter montieren zu können.
- Seite 19 Schieben Sie die Scharnierpins von „Teil 11“ (Seitentür) in das Scharnier und benutzen Sie einen Riegel bzw. eine Klinke, um die Tür z.B zur Entsorgung der Asche zu öffnen oder zu schließen. Stepp 22 : Benutzen Sie 2 Stücke von „Bauteil A“ (Schraube) und bauen Sie „Teil 21“ (Ablage) an die Frontseite der Feuerbox.
- Seite 20 Stepp 23 : Schieben Sie den Feuerbox Deckel zurück zur Feuerbox. Stepp 24 : Benutzen Sie 2 Stücke von „Bauteil A“ (Schraube) und bauen Sie „Teil 24“ (Deckelgriff) an „Teil 23“ (Feuerboxdeckel).
- Seite 21 Stepp 25 : Bauen Sie 2 Stücke von „Teil 26“ (Holzkohlerost) in die Feuerbox. Dann bauen Sie 2 Stücke von „Teil 25“ (Porzellan beschichtetes Rost) in die Feuerbox. Berücksichtigen Sie, dass das Porzellan Rost schwarze, glänzende Enden hat.
