BBQ 8674 Montageanleitung

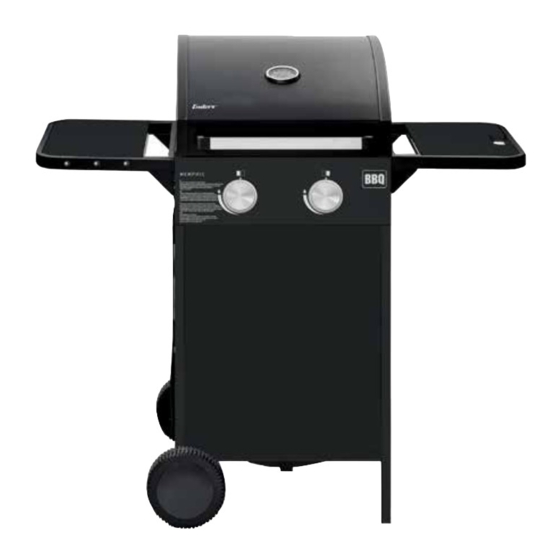

Gasgrillwagen
Verwandte Anleitungen für BBQ 8674
Inhaltszusammenfassung für BBQ 8674

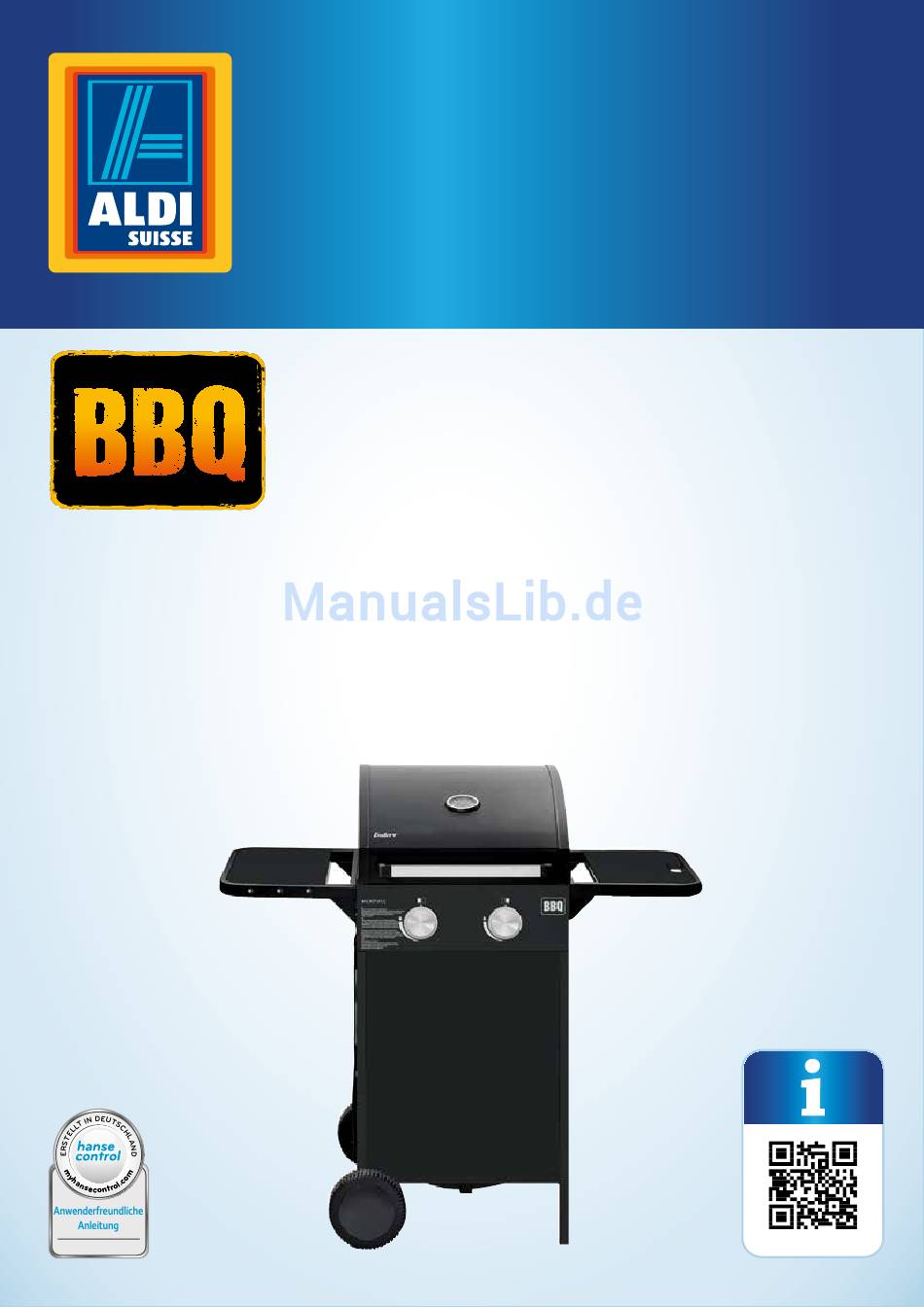

- Seite 1 Montageanleitung Notice de montage Istruzioni di montaggio Gasgrillwagen Memphis Chariot barbecue à gaz Memphis | Barbecue a gas con carrello Memphis Deutsch ..02 Français ..25 Italiano ..47 ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Geräteteile ........................4 Mitgelieferte Werkzeuge ........................4 QR-Codes ..............................5 Allgemeines ............................6 Montageanleitung lesen und aufbewahren ....................6 Zeichenerklärung ...............................6 Sicherheit .............................6 Bestimmungsgemäßer Gebrauch ........................6 Sicherheitshinweise ............................6 Inbetriebnahme ..........................9 Gasgrill und Lieferumfang prüfen ........................9 Montage ............................. 10 Gasflasche anschließen ........................19 Gasgrill zum ersten Mal benutzen ....................20 Benutzung ............................20 Gasgrill anstellen ...............................20... -
Seite 3: Übersicht
Übersicht Übersicht... -
Seite 4: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Warmhalterost Seitliche Verbindungsstrebe, 2× Grillrost, 2× Frontplatte (Unterbau) Flammabdeckung, 3× Bein links vorne Rückwand (Haube) Bodenplatte Oberteil (Haube) Laufrad, 2× Seitenteil (Haube), 2× Radbolzen, 2× Schraube (Haube), 2× Gasflaschenhalterung, 2× Thermometer Bein rechts vorne Hitzeschutzblech (Haube) Bein rechts hinten Frontblende (Haube) Hintere Verbindungsstrebe Griff... -
Seite 5: Qr-Codes
QR-Codes QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 6: Allgemeines
Allgemeines Allgemeines Mit dem Stellknopf unter diesem Symbol starten und regulieren Sie den Montageanleitung lesen und auf- linken Brenner. bewahren Mit dem Stellknopf unter diesem Symbol starten und regulieren Sie den Diese Montageanleitung gehört zu die- rechten Brenner. sem Gasgrillwagen Memphis (im Fol- Dieses Symbol gibt an, wie die Flamme genden nur „Gasgrill“... - Seite 7 Sicherheit − Nur im Freien verwenden. − Lagern oder verwenden Sie keine ent- zündlichen Gase oder Flüssigkeiten in − Lesen Sie die Bedienungsanleitung vor der Nähe des Gasgrills. Inbetrieb nahme des Geräts. − Trennen Sie die Gasflasche immer vom − Verwenden Sie den Gasgrill nur, wenn Druckminderer, wenn die Schlauch- die Gasflasche vorschriftsmäßig montiert leitung nicht angeschlossen ist.
- Seite 8 Sicherheit − Verändern Sie niemals die Einstellung WARNUNG! des Druckminderers. Brandgefahr! − Öffnen Sie keine vom Hersteller versie- gelten Teile. Teile des Gasgrills werden während des Betriebs sehr heiß und können Brände ent- − Halten Sie offenes Feuer und große Hitze fachen.
-
Seite 9: Inbetriebnahme
Inbetriebnahme − Stellen Sie den Gasgrill auf einer gut VORSICHT! zugänglichen, ebenen, trockenen, hitze- beständigen und ausreichend stabilen Verbrennungsgefahr! Fläche auf. Teile des Gasgrills werden während des − Füllen Sie niemals Flüssigkeit in den Gas- Betriebs sehr heiß. Sie können sich daran grill. -
Seite 10: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäße Montage des Gasgrills kann zu Beschädigungen führen. − Lesen Sie sich die Montageanweisungen zunächst vollständig durch. − Entfernen Sie alle Verpackungsmaterialien und Schutzfolien von den Geräteteilen. − Legen Sie die Geräteteile auf eine weiche Unterlage wie z. B. eine Decke. −... -
Seite 11: Oberteil Befestigen
Montage 1 Oberteil befestigen 1. Befestigen Sie das Oberteil der Haube mit vier Muttern M6 an den Seitenteilen 4× 2 Frontblende befestigen 1. Befestigen Sie die Frontblende mit sieben Muttern M6 am Vorderteil der Haube. 7×... -
Seite 12: Rückwand Befestigen
Montage 3 Rückwand befestigen 1. Befestigen Sie die Rückwand mit fünf Muttern M6 am hinteren Teil der Haube. 5× 4 Griff befestigen 1. Verschrauben Sie den Griff und die Haube mit vier Kreuzschlitzschrauben M5×12 4×... -
Seite 13: Hitzeschutzblech An Der Haube Befestigen
Montage 5 Hitzeschutzblech an der Haube befestigen 1. Verschrauben Sie das Hitzeschutzblech und die Haube mit vier Kreuzschlitzschrauben M6×10 4× 6 Beine befestigen 1. Verschrauben Sie die Beine sowie die seitlichen Verbindungsstreben acht Kreuzschlitzschrauben M6×10 Achten Sie dabei darauf, dass der Zapfen unten an der seitlichen Verbindungsstrebe bei der Montage nach unten zeigt. -
Seite 14: Frontplatte Anbringen
Montage 7 Frontplatte anbringen 1. Verschrauben Sie die Beine mit der Front- platte des Unterbaus und der hinteren Verbindungsstrebe mit sechs bzw. vier Kreuzschlitzschrauben M6×10 10× 8 Bodenplatte befestigen 1. Setzen Sie die Bodenplatte mit der Innen- seite nach oben zeigend zwischen die Beine und befestigen Sie sie mit vier Kreuzschlitz- schrauben M6×10 Verwenden Sie hierbei die oberen Löcher der... -
Seite 15: Gasflaschenhalterungen Befestigen
Montage 9 Gasflaschenhalterungen befestigen 1. Verschrauben Sie die Gasflaschen- halterungen mit vier Kreuzschlitz- schrauben M6×10 an der Bodenplatte. 2× 4× 10 Laufräder anbringen 1. Entfernen Sie die Radkappen von den Lauf- rädern 2. Befestigen Sie die Laufräder wie folgt an den Beinen: •... -
Seite 16: Brennergehäuse Anbringen
Montage 11 Brennergehäuse anbringen 1. Befestigen Sie das Brennergehäuse vier Kreuzschlitz schrauben M4×8 an den Verbindungsstreben 4× 12 Bleche befestigen 1. Verschrauben Sie das Lüftungsblech sowie die beiden Windschutzbleche mit ins- gesamt acht Kreuzschlitzschrauben M4×8 am Brennergehäuse. 8×... -
Seite 17: Thermometer Befestigen
Montage 13 Thermometer befestigen 1. Nehmen Sie das Thermometer schrauben Sie die vier Unterlegscheiben und zwei Muttern vom Thermometergewinde. 2. Setzen Sie das Thermometer auf die Haube und befestigen Sie es: 2× • zwischen Thermometer und Haube mit zwei Unterlegscheiben, •... -
Seite 18: Seitenablagen Anbringen
Montage 15 Seitenablagen anbringen 1. Hängen Sie die Seitenablagen in die Halte- rungen. 2. Befestigen Sie die Seitenablagen mit zwei Schrauben 3. Schrauben Sie die drei Haken in die Öff- 2× 3× 2× nungen der Seitenablage. 4. Setzen Sie die Stellknöpfe auf die dafür vorgesehenen Achsen am Brennergehäuse. -
Seite 19: Gasflasche Anschließen
Gasflasche anschließen Gasflasche anschließen 1. Schrauben Sie die Überwurfmutter des Gas- schlauchs auf den Druckregler und ziehen Sie sie mit dem Maulschlüssel fest. WARNUNG! Explosionsgefahr! Defekte Gasflaschen und Gasschläuche, un- dichte Verbindungen oder ein falscher Um- gang damit können zu Explosionen oder Bränden führen. -
Seite 20: Gasgrill Zum Ersten Mal Benutzen
Gasgrill zum ersten Mal benutzen Gasgrill zum ersten Mal benut- 5. Drücken Sie den Stellknopf des gewünschten Brenners leicht nach innen und drehen Sie ihn gegen den Uhrzeigersinn. 6. Drehen Sie den Knopf am Zündsymbol ( ) vorbei. Bei der ersten Verwendung kann es Dabei ist ein „Klick“... -
Seite 21: Gasgrill Ausstellen
Reinigung Die Temperatur können Sie mithilfe des Thermo- Reinigen Sie den Gasgrill nach jedem Gebrauch. meters auf der Haube kontrollieren und mit- 1. Trennen Sie den Gasgrill von der Gasflasche. hilfe der Stellknöpfe individuell regulieren. 2. Lassen Sie den Gasgrill vollständig abkühlen. Gasgrill ausstellen 3. -
Seite 22: Dichtigkeit Prüfen
Düsendurchmesser (∅): 0,86 mm − Lagern Sie Gasflaschen stets an einem gut belüfteten Ort und nie unter Boden- Modell: MEMPHIS niveau. Modellnummer: 8674 Artikelnummer: 58654 − Lagern Sie auch leere Gasflaschen stets 0359C01367 ordnungsgemäß, da sie immer eine Restmenge von Flüssigkeit enthalten. -
Seite 23: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann unter der in der beiliegenden Garan- tiekarte angeführten Adresse ange- fordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sor- tenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff- sammlung. Gasgrill entsorgen −... - Seite 69 Vertrieben durch: | Commercialisé par: | Commercializzato da: ENDERS COLSMAN AG BRAUCK 1 58791 WERDOHL GERMANY KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA 58654 +41 62 393 22 88 www.gastechnik.ch JAHRE GARANTIE Modell/Type/Modello: ANS GARANTIE 8674 05/2017 ANNI GARANZIA...
