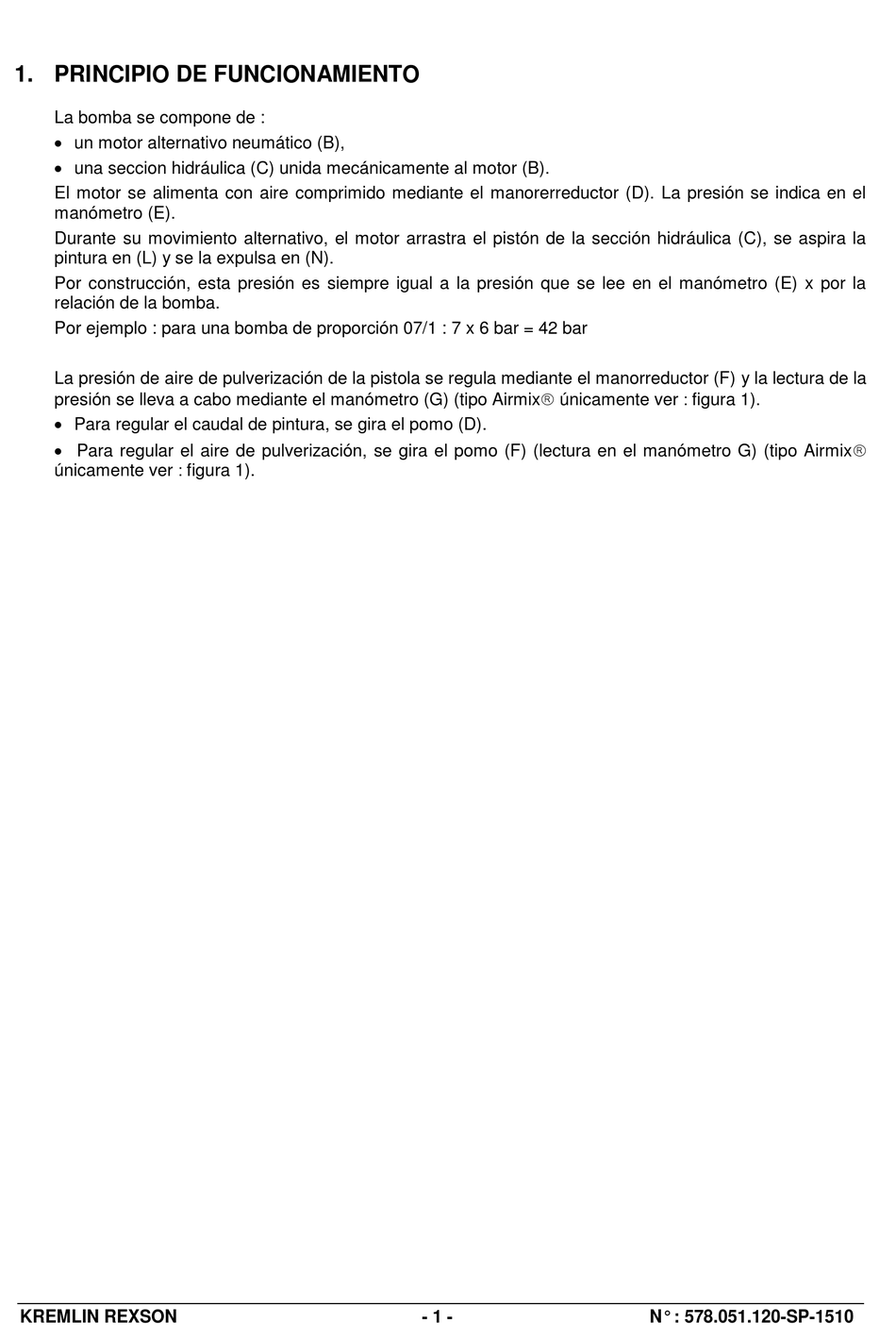

1. PRINCIPIO DE FUNCIONAMIENTO
La bomba se compone de :
un motor alternativo neumático (B),
una seccion hidráulica (C) unida mecánicamente al motor (B).
El motor se alimenta con aire comprimido mediante el manorerreductor (D). La presión se indica en el
manómetro (E).
Durante su movimiento alternativo, el motor arrastra el pistón de la sección hidráulica (C), se aspira la
pintura en (L) y se la expulsa en (N).
Por construcción, esta presión es siempre igual a la presión que se lee en el manómetro (E) x por la
relación de la bomba.
Por ejemplo : para una bomba de proporción 07/1 : 7 x 6 bar = 42 bar
La presión de aire de pulverización de la pistola se regula mediante el manorreductor (F) y la lectura de la
presión se lleva a cabo mediante el manómetro (G) (tipo Airmix únicamente ver
figura 1).
:
Para regular el caudal de pintura, se gira el pomo (D).
Para regular el aire de pulverización, se gira el pomo (F) (lectura en el manómetro G) (tipo Airmix
únicamente ver
figura 1).
:
KREMLIN REXSON
- 1 -
N° : 578.051.120-SP-1510
