de | Installation
5.3

Ziehen der Kabel durch die Halterung

1.
2.
or
3.
2015.02 | 1.0 | F.01U.309.609
Befestigen Sie die pinke Schnur (im Installationskit enthalten) am Ende eines Kabels, das
aus der Unterseite (oder der Rückseite) des Gehäuses herausragt.
Führen Sie die pinke Schnur mit dem daran befestigten Kabel durch die entsprechende
Öffnung an der Rückseite oder der Unterseite der Wandhalterung. Sie können die

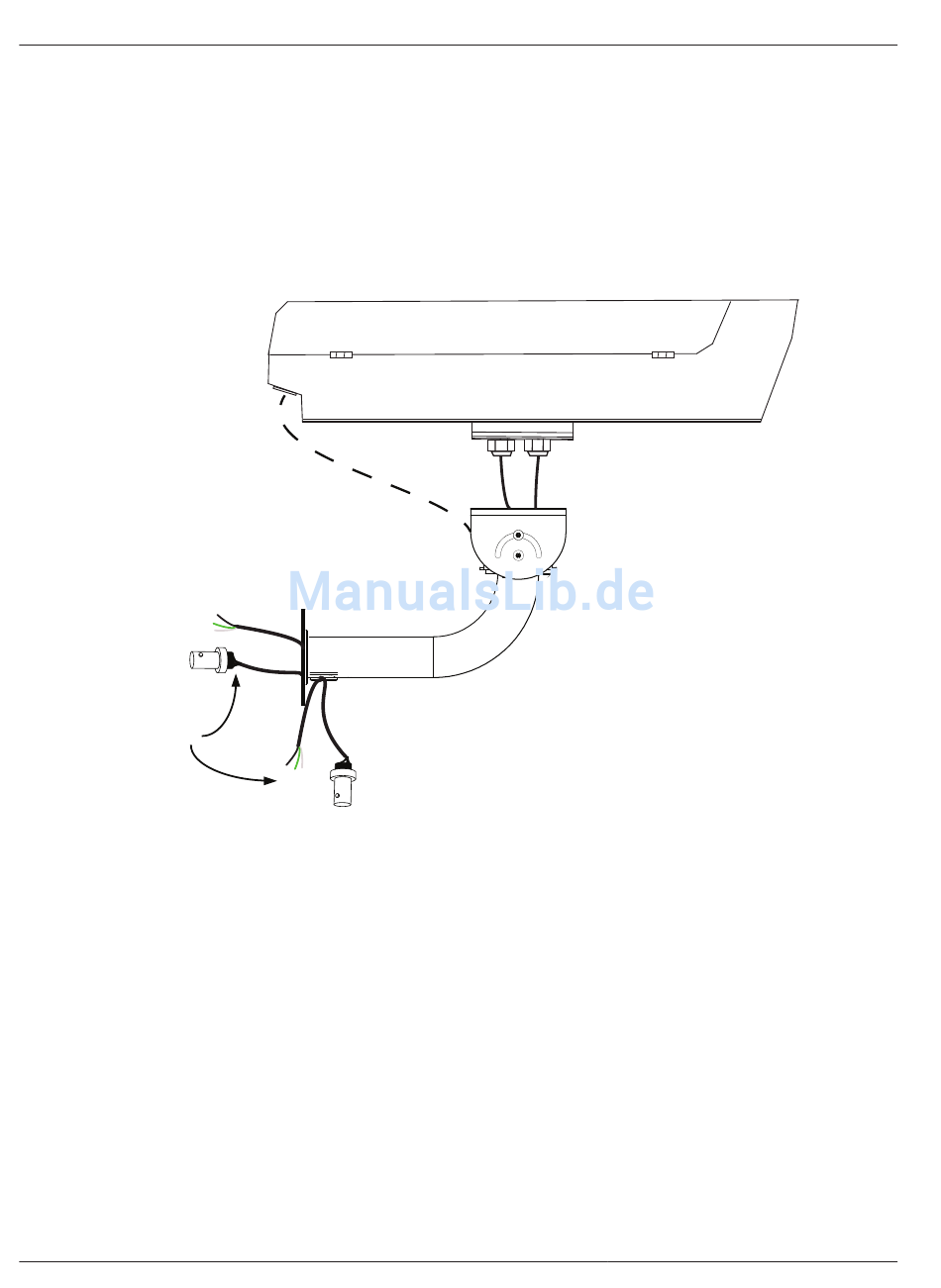

jeweilige Öffnung durch die Wand oder vor der Wand wählen. Unten sehen Sie ein
Beispiel für die BNC-Verbindung und den Stromanschluss (die gestrichelte Linie zeigt den
Verlauf der Kabel von der Gehäuserückseite zur Halterung).
Nutzen Sie die pinke Schnur, um alle anderen Kabel durch die Halterung zu ziehen
(inklusive Audio- und Alarmkabel, falls angeschlossen).
Installationshandbuch
DINION 7000 Camera Kits
Bosch Security Systems
