Inbetriebnahme

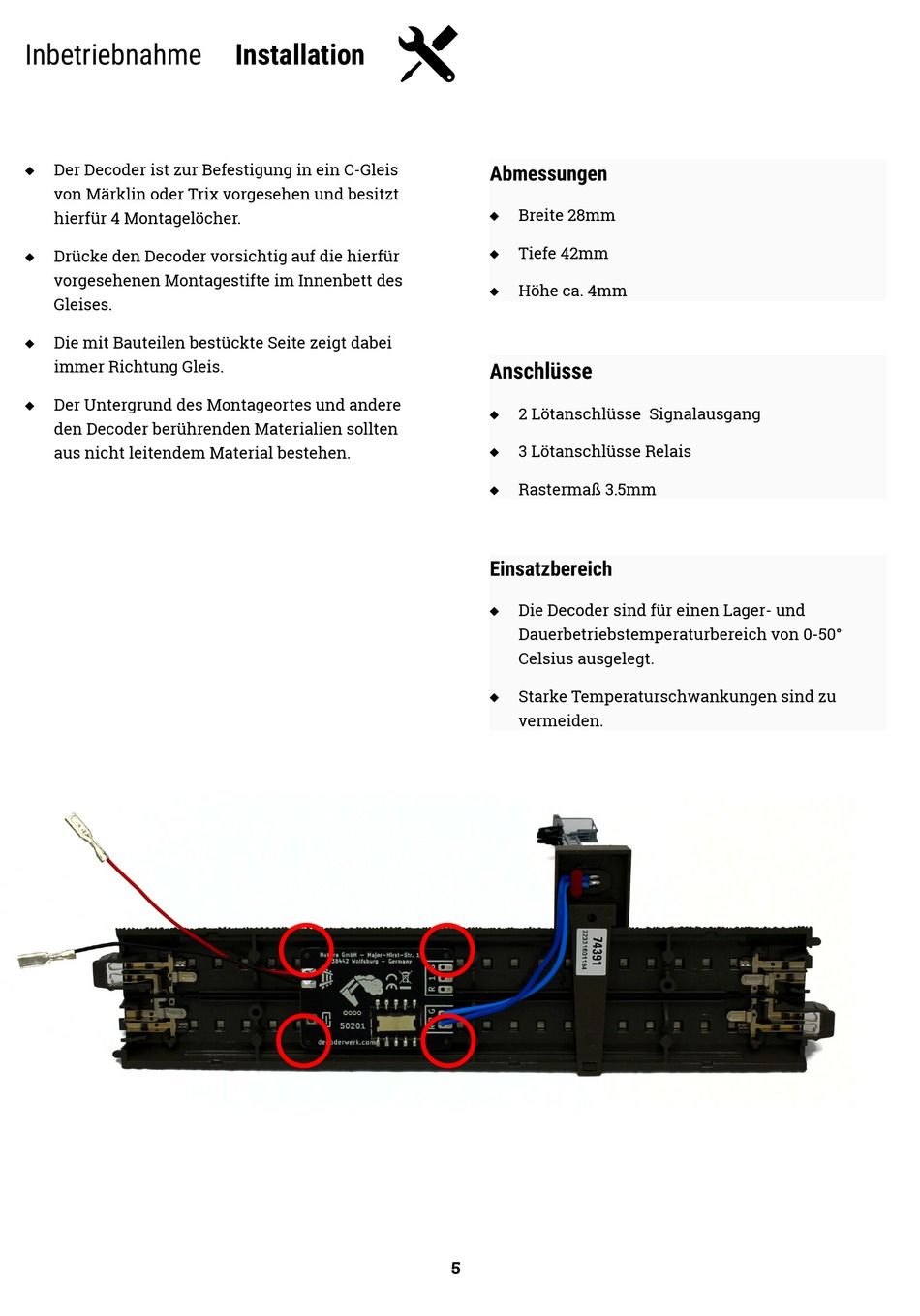

Der Decoder ist zur Befestigung in ein C-Gleis

von Märklin oder Trix vorgesehen und besitzt
hierfür 4 Montagelöcher.
Drücke den Decoder vorsichtig auf die hierfür

vorgesehenen Montagestifte im Innenbett des
Gleises.
Die mit Bauteilen bestückte Seite zeigt dabei

immer Richtung Gleis.
Der Untergrund des Montageortes und andere

den Decoder berührenden Materialien sollten
aus nicht leitendem Material bestehen.

Installation

Abmessungen
Breite 28mm

Tiefe 42mm

Höhe ca. 4mm

nschlüsse
A
2 Lötanschlüsse Signalausgang

3 Lötanschlüsse Relais

Rastermaß 3.5mm

Einsatzbereich
Die Decoder sind für einen Lager- und

Dauerbetriebstemperaturbereich von 0-50°
Celsius ausgelegt.
Starke Temperaturschwankungen sind zu

vermeiden.
