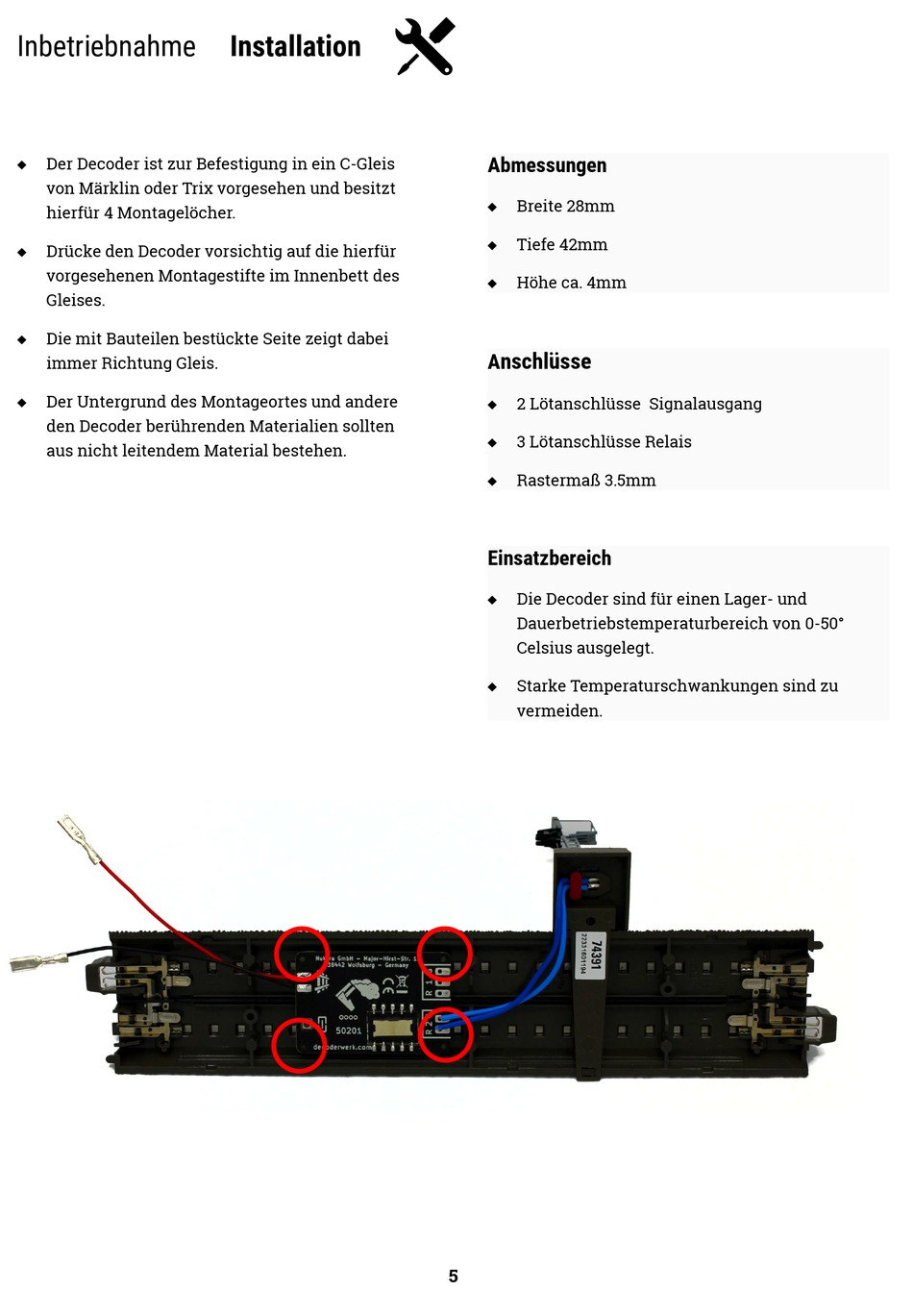

Inbetriebnahme
Der Decoder ist zur Befestigung in ein C-Gleis
von Märklin oder Trix vorgesehen und besitzt
hierfür 4 Montagelöcher.
Drücke den Decoder vorsichtig auf die hierfür
vorgesehenen Montagestifte im Innenbett des
Gleises.
Die mit Bauteilen bestückte Seite zeigt dabei
immer Richtung Gleis.
Der Untergrund des Montageortes und andere
den Decoder berührenden Materialien sollten
aus nicht leitendem Material bestehen.
Installation
Abmessungen
Breite 28mm
Tiefe 42mm
Höhe ca. 4mm
nschlüsse
A
2 Lötanschlüsse Signalausgang
3 Lötanschlüsse Relais
Rastermaß 3.5mm
Einsatzbereich
Die Decoder sind für einen Lager- und
Dauerbetriebstemperaturbereich von 0-50°
Celsius ausgelegt.
Starke Temperaturschwankungen sind zu
vermeiden.
