Decoderwerk 50201 Benutzerhandbuch Seite 9

Inbetriebnahme

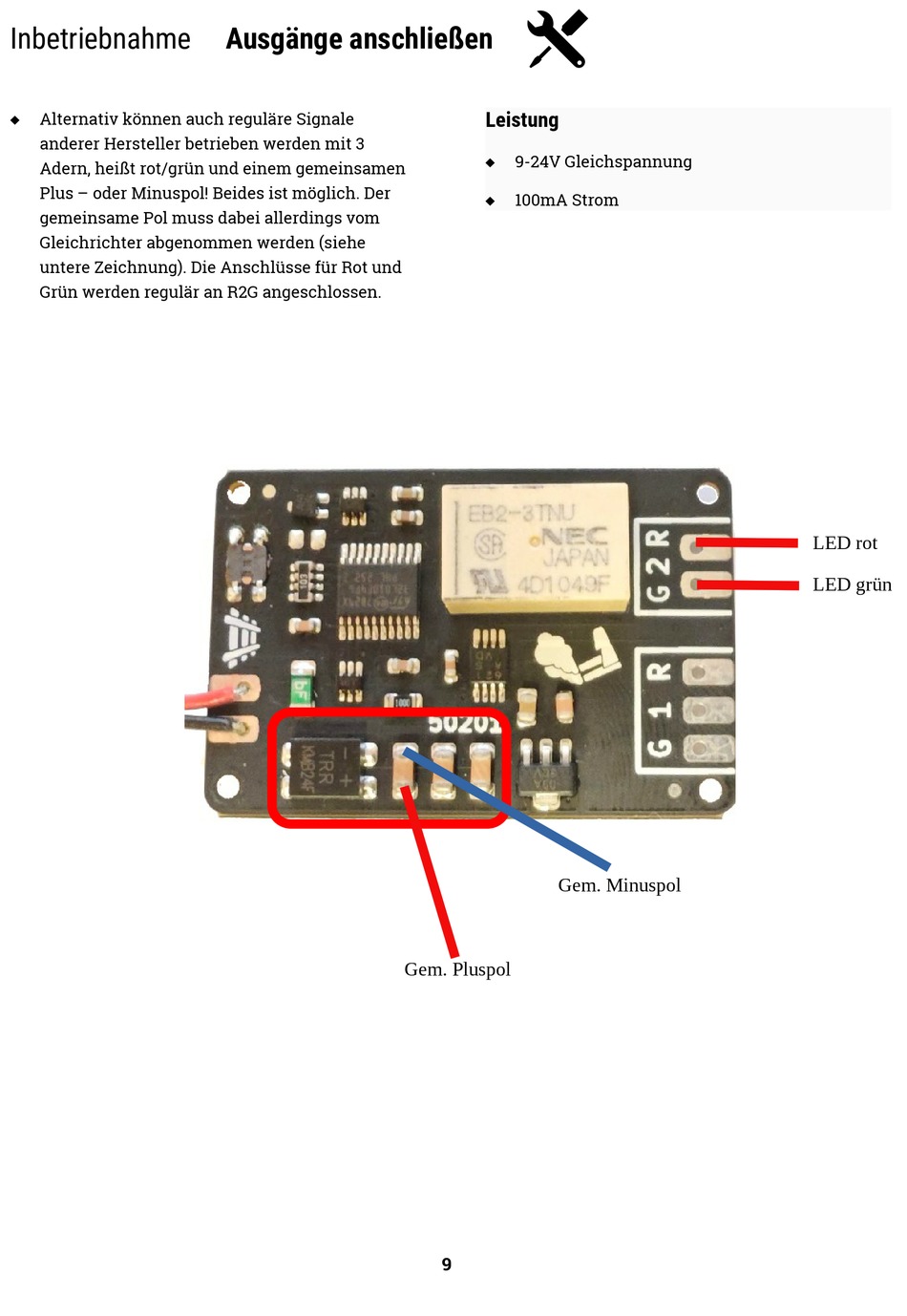

Alternativ können auch reguläre Signale

anderer Hersteller betrieben werden mit 3
Adern, heißt rot/grün und einem gemeinsamen
Plus – oder Minuspol! Beides ist möglich. Der
gemeinsame Pol muss dabei allerdings vom
Gleichrichter abgenommen werden (siehe
untere Zeichnung). Die Anschlüsse für Rot und
Grün werden regulär an R2G angeschlossen.
Ausgänge anschließen
Leistung
9-24V Gleichspannung

100mA Strom

Gem. Minuspol
Gem. Pluspol
9
LED rot
LED grün
