6 MONTAGE
6.6 MONTAGE — GROSSFLÄCHENMÄHER
MIT 9 EINHEITEN
Montieren Sie fünf Mähwerke mit Mähwerkrahmen
und kurzen Zugstangen, zwei Mähwerke mit
Mähwerkrahmen und langen Zugstangen sowie
zwei Mähwerke nur mit Mähwerkrahmen. Siehe
Seite 10.
2. (Abb. 14). Montieren Sie an zwei der mit
Mähwerkrahmen und langen Zugstangen
ausgerüsteten Mähwerke beidseitig die
Erweiterungsstücke (A). Verwenden Sie
dabei lange Schrauben um die Rückseite
und die kurzen Schrauben an der
Vorderseite zu sichern.
3. Positionieren Sie die zwei Einheiten
ohne Zugstangen nebeneinander.
Entfernen Sie Scharnierplatten (B) vom
Doppelkupplungsrahmen und befestigen
Sie sie mit langen Schrauben auf der
Rückseite und mit kurzen Schrauben an
der Vorderseite an den inneren Seiten
des Mähwerkrahmens. Positionieren
Sie den Doppelkupplungsrahmen (C)
auf den Scharnierplatten und sichern
Sie ihn mit Clips. Passen Sie die kurze
Zugstange an die Vorderseite des
Doppelkupplungsrahmens an. Entfernen
Sie den Kupplungsbolzen und führen Sie
die Zugstange mit den Schmiernippeln
nach oben in die Vorderseite des
Mähwerkrahmens ein. Die Öffnung muss
über dem Abstandsstück sitzen, das
bereits positioniert ist. Führen Sie den
Kupplungsbolzen ein und sichern Sie mit
dem Federclip.

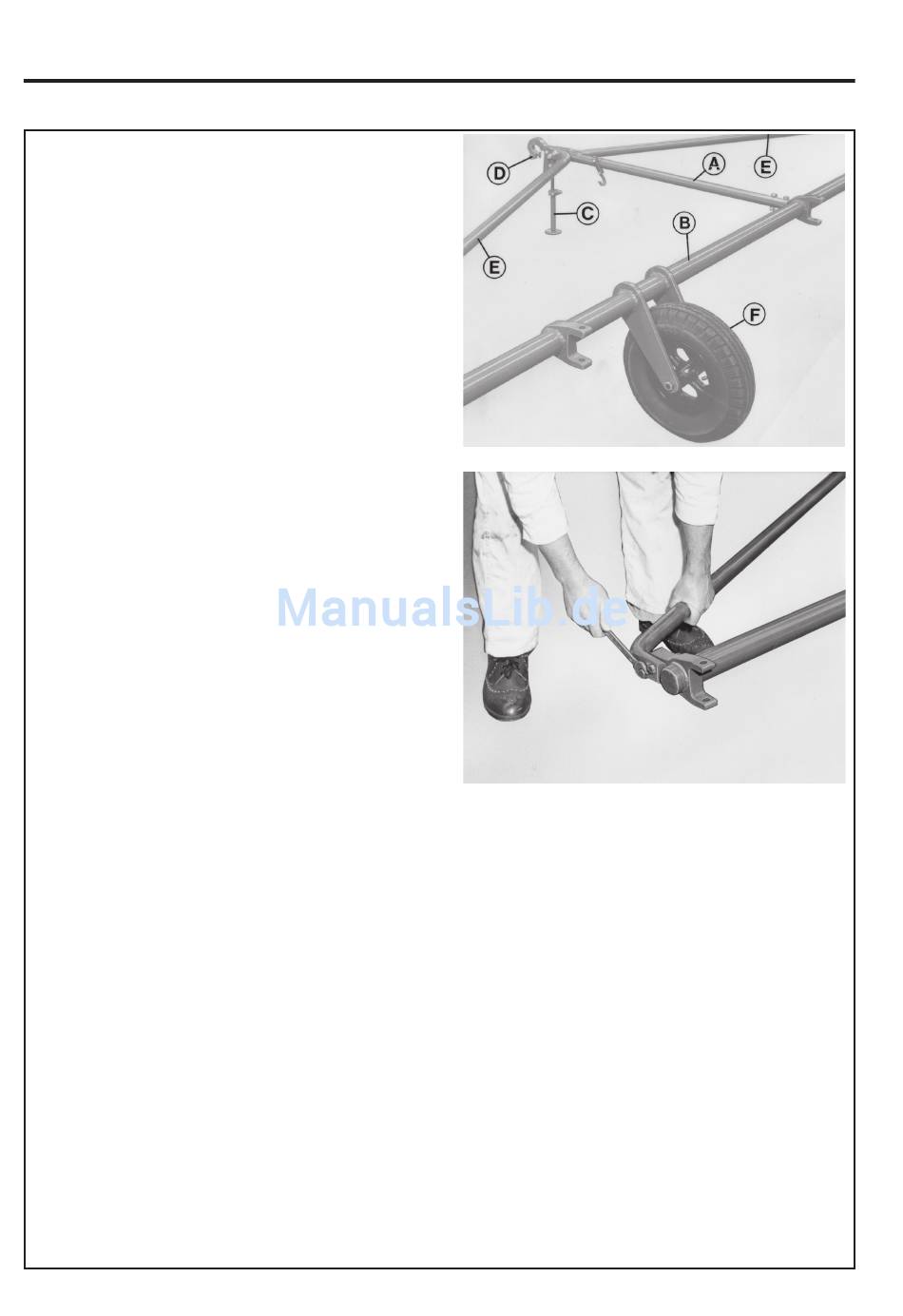

4. (Abb. 15). Setzen Sie das zentrale Rohr (A)
der Gabel auf das Hauptrohr (B). Überprüfen
Sie, ob Ständer (C) und Haken (D) nach
unten weisen und sichern Sie sie mit den
bereitgestellten Schrauben, Muttern und
Unterlegscheiben. Danach befestigen Sie
die beiden äußeren Elemente (E) an die
Vorderseite des mittleren Rohrs und auf
der Außenseite der Klammern am Ende
des Hauptrohrs (Abb. 16). Ziehen Sie alle
Schrauben fest an. Passen Sie die Räder (F)
an das Hauptrohr an.
5. Nehmen Sie die Universal-Kupplungen von
allen Zugstangen ab und verschrauben Sie
sie mit den Zugpunkten auf der Gabel, auf
den Doppelkupplungsrahmen und auf den
Erweiterungsstücken.
Stellen Sie sicher, dass die Schrauben
nicht zu fest angezogen werden,
da dies zu Verwindungen führt. Die
Universalkupplungen müssen frei
schwenkbar sein. Die Schmiernippel müssen
nach oben zeigen.
de-20
MONTAGE-, SiCHERHEiTS- UNd BEdiENUNGSHANdBUCH
RANSOMES GROSSFLÄCHENMÄHER
SPORTCUTTER Mk11, MAGNA Mk13
Abb. 15
Abb. 16
(a) Kuppeln Sie die beiden mit einem
Doppelkupplungsrahmen ausgestatteten
Mähwerke an die Anhängevorrichtung an der
Gabelmitte.
(b) Kuppeln Sie ein mit einer kurzen Zugstange
ausgestattetes Mähwerk an den
Zugpunkt auf der Rückseite des
Doppelkupplungsrahmens.
(c) Kuppeln Sie zwei mit langen Zugstangen
ausgestattete Mähwerke an die Zugpunkte an
jedem Ende der Gabel an.
(d) Kuppeln Sie vier mit kurzen Zugstangen
ausgestattete Mähwerke an die Zugpunkte auf
den Erweiterungsstücken an.
Stellen Sie bei der Verbindung von
Zugstangen und Anhängevorrichtungen
sicher, dass die am Bolzen befestigte Kette
unterhalb der Zugstangen hängt.
