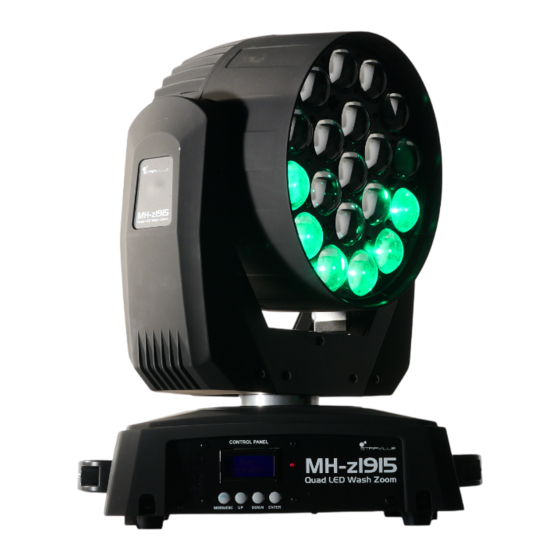

thomann stairville MH-z1915 Quad LED Wash Zoom Bedienungsanleitung

Moving head
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MH-z1915
Quad LED Wash Zoom
moving head
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann stairville MH-z1915 Quad LED Wash Zoom

Inhaltszusammenfassung für thomann stairville MH-z1915 Quad LED Wash Zoom

  • Seite 1 MH-z1915 Quad LED Wash Zoom moving head bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.08.2015, ID: 350086...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................19 Installation..............................20 Inbetriebnahme............................25 Anschlüsse und Bedienelemente....................28 Bedienung..............................31 7.1 Gerät starten............................31 7.2 Hauptmenü............................32 7.3 Menüübersicht (Hauptmenü)...................... 44 7.4 Einstellungsmenü..........................
  • Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 14-Kanal-DMX-Modus..................50 7.7 Funktionen im 34-Kanal-DMX-Modus..................60 Technische Daten............................ 79 Stecker- und Anschlussbelegungen....................80 Fehlerbehebung............................81 Reinigung..............................83 Umweltschutz............................84 moving head...

  • Seite 5: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. In der elektronischen Version der Bedienungsanleitung können Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä...

  • Seite 9: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. moving head...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als frei beweglicher Multifunktionsscheinwerfer bestimmt. Das Gebrauch Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haus‐ halten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben.
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
  • Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. moving head...
  • Seite 15 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
  • Seite 16 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers. Personen, die sich unmittelbar neben dem Gerät aufhalten, können dadurch verletzt oder erschreckt werden.
  • Seite 17 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Das Gerät darf während des Gebrauchs nicht bewegt werden. MH-z1915 Quad LED Wash Zoom...

  • Seite 18: Stromversorgung

    Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.

  • Seite 19: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Der Moving Head eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Bei‐ spiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich oder in Disko‐ theken. Besondere Eigenschaften des Geräts: 19 Vierfarb-LEDs (RGBW, je 15 W) Ansteuerung über DMX (14 oder 34 Kanäle) sowie über Tasten und Display am Gerät Vorprogrammierte automatische Show-Programme Musiksteuerung Master-/Slave-Modus...

  • Seite 20: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.

  • Seite 21: Überhitzungsgefahr

    Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
  • Seite 22 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. moving head...
  • Seite 23 Installation Befestigungsmöglichkeiten Die Gewinde an der Gehäuseunterseite dienen zur sicheren Montage. An den beiden gegen‐ überliegenden Gewinden (B) können entweder der mitgelieferte Befestigungsbügel oder Flug‐ adapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) angebracht werden. Das dritte Gewinde an der Gehäuseunterseite (A) ist für die mitgelieferte Fangseilöse vorgesehen. Das Sicherheits‐ fangseil muss durch diese Fangseilöse geführt werden.
  • Seite 24 Installation A Gewinde für Fangseilöse B Gewinde für mitgelieferten Befestigungsbügel oder für Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) moving head...

  • Seite 25: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. MH-z1915 Quad LED Wash Zoom...
  • Seite 26 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
  • Seite 27 Inbetriebnahme Die LED „DMX“ zeigt durch Blinken an, dass ein DMX-Signal empfangen wird. Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show.

  • Seite 28: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 1 Scheinwerferkopf mit LEDs. 2 Tragegriffe. moving head...
  • Seite 29 Anschlüsse und Bedienelemente 3 DMX-Indikator. 4 Display. 5 [ENTER] Wählt eine Option der jeweiligen Betriebsart aus. 6 [DOWN] Verringert den angezeigten Wert um eins. 7 [UP] Erhöht den angezeigten Wert um eins. 8 [MODE/ESC] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern.
  • Seite 30 Anschlüsse und Bedienelemente 11 Sicherungshalter. Sollte die Sicherung durchbrennen, müssen Sie sie durch eine neue Sicherung glei‐ chen Typs ersetzen. Vorher müssen Sie das Gerät von der Spannungsversorgung trennen. 12 [POWER OUT] Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät. 13 [POWER IN] Kaltgeräteeinbaustecker für die Stromversorgung.

  • Seite 31: Bedienung

    Bedienung Bedienung 7.1 Gerät starten VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers.

  • Seite 32: Hauptmenü

    Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden zeigt das Display „Run – Addr001“...
  • Seite 33 Bedienung DMX-Adresse Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „DMX Address“ blinkt. Drücken Sie [ENTER], um diesen Menü‐ punkt zu öffnen. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen.

  • Seite 34: Menüanzeige

    Bedienung Betriebsart „Auto-Show“ Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „Run“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt den Betriebsmodus auswählen. Drücken Sie [ENTER], um den Betrieb in der ausgewählten Betriebsart zu starten.

  • Seite 35: Pan-Umkehrung

    Bedienung Pan-Umkehrung Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „Pan“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt zwischen „Reverse“ (umgekehrte Drehrichtung) und „Normal“...

  • Seite 36: Motorengeschwindigkeit

    Bedienung Motorengeschwindigkeit Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „PT Speed“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt zwischen „Slow“ (niedrige Geschwindigkeit für Drehung und Neigung), „Normal“...
  • Seite 37 Bedienung Einschaltdauer des Displays Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „Display“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt zwischen „Bright“ (Display dauerhaft einge‐ schaltet) und „30 Close“...

  • Seite 38: Tilt-Bereich

    Bedienung Tilt-Bereich Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „T Angle“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt den Tilt-Bereich bestimmen. Wählen Sie zwi‐ schen „270“...

  • Seite 39: Temperaturanzeige

    Bedienung Temperaturanzeige Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „TempDisp“ blinkt. Drücken Sie [ENTER], um sich die aktuelle Temperatur der LED anzeigen zu lassen. Drücken Sie [MODE/ESC], um das Menü zu verlassen. MH-z1915 Quad LED Wash Zoom...
  • Seite 40 Bedienung Dimmerkurve Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „DimCurve“ blinkt. Drücken Sie [ENTER], um diesen Menü‐ punkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt eine der unten aufgeführten Dimmer‐ kurven auswählen.
  • Seite 41 Bedienung Die Abbildung zeigt die einstellbaren Dimmerkurven schematisch. In Abhängigkeit vom einge‐ stellten DMX-Wert (1) leuchtet das Gerät mit einer Helligkeit (2) zwischen 0 % und 100 %. MH-z1915 Quad LED Wash Zoom...

  • Seite 42: Dimmergeschwindigkeit

    Bedienung Dimmergeschwindigkeit Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „DimSpeed“ blinkt. Drücken Sie [ENTER], um diesen Menü‐ punkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt einen der folgenden Werte für die Dim‐ mergeschwindigkeit auswählen: „Fast“...

  • Seite 43: Mikrofonempfindlichkeit

    Bedienung Mikrofonempfindlichkeit Drücken Sie [MODE/ESC], um das Hauptmenü zu aktivieren. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „Sens“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Mit [UP] und [DOWN] können Sie jetzt die Empfindlichkeit für die Musiksteuerung ein‐ stellen.

  • Seite 44: Menüübersicht (Hauptmenü)

    Bedienung 7.3 Menüübersicht (Hauptmenü) moving head...
  • Seite 45 Bedienung MH-z1915 Quad LED Wash Zoom...
  • Seite 46 Bedienung moving head...

  • Seite 47: Einstellungsmenü

    Bedienung 7.4 Einstellungsmenü Drücken Sie [MODE/ESC] mindestens fünf Sekunden, um das Einstellungsmenü zu aktivieren. Benutzen Sie [UP] bzw. [DOWN], um das Gerätekennwort 2323 einzugeben. Dabei ändert die Taste [UP] die Ziffer an der Stelle des Cursors, die Taste [DOWN] verschiebt den Cursor an die nächste Stelle.
  • Seite 48 Bedienung Neigung (Justage) Aktivieren Sie das Einstellungsmenü. Drücken Sie [UP] und [DOWN], bis in der oberen Zeile des Displays „Tilt“ blinkt. Drücken Sie [ENTER], um diesen Menüpunkt zu öffnen. Stellen Sie mit den Tasten [UP] bzw. [DOWN] die gewünschte Ausgangsposition ein. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu bestätigen und anschließend [MODE/ESC], um zum nächsten Menüpunkt zu wechseln.

  • Seite 49: Menüübersicht (Einstellungsmenü)

    Bedienung 7.5 Menüübersicht (Einstellungsmenü) MH-z1915 Quad LED Wash Zoom...

  • Seite 50: Funktionen Im 14-Kanal-Dmx-Modus

    Bedienung 7.6 Funktionen im 14-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs: 180°, 270° oder 540°) 0 … 255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs: 90°, 180° oder 270°) 0 … 255 Bewegungsgeschwindigkeit (schnell bis langsam) 0 …...
  • Seite 51 Bedienung Kanal Wert Funktion 26 … 30 Lichteffekt 3 (Farbeinstellung mit Kanal 4 bis 7) 31 … 35 Lichteffekt 4 (Farbeinstellung mit Kanal 4 bis 7) 36 … 40 Lichteffekt 5 (Farbeinstellung mit Kanal 4 bis 7) 41 … 45 Lichteffekt 6 (Farbeinstellung mit Kanal 4 bis 7) 46 …...
  • Seite 52 Bedienung Kanal Wert Funktion 91 … 95 Lichteffekt 16 (Farbeinstellung mit Kanal 4 bis 7) 96 … 100 Lichteffekt 17 (Farbeinstellung mit Kanal 4 bis 7) 101 … 105 Lichteffekt 18 (Farbeinstellung mit Kanal 4 bis 7) 106 … 110 Lichteffekt 19 (Farbeinstellung mit Kanal 4 bis 7) 111 …...
  • Seite 53 Bedienung Kanal Wert Funktion 156 … 160 Lichteffekt 29 (mehrfarbig) 161 … 165 Lichteffekt 30 (mehrfarbig) 166 … 170 Lichteffekt 31 (mehrfarbig) 171 … 175 Lichteffekt 32 (mehrfarbig) 176 … 180 Lichteffekt 33 (mehrfarbig) 181 … 185 Lichteffekt 34 (mehrfarbig) 186 …...
  • Seite 54 Bedienung Kanal Wert Funktion 221 … 225 Lichteffekt 42 (mehrfarbig) 226 … 230 Lichteffekt 43 (mehrfarbig) 231 … 235 Lichteffekt 44 (mehrfarbig) 236 … 240 Lichteffekt 45 (mehrfarbig) 241 … 245 Lichteffekt 46 (mehrfarbig) 246 … 250 Lichteffekt 47 (mehrfarbig) 251 …...
  • Seite 55 Bedienung Kanal Wert Funktion 65 … 69 Offen 70 … 84 Stroboskop-Effekt 2 (schnell an, langsam aus), von schnell bis langsam aufeinander fol‐ gend 85 … 89 Offen 90 … 104 Stroboskop-Effekt 3 (langsam an, schnell aus), von schnell bis langsam aufeinander fol‐ gend 105 …...
  • Seite 56 Bedienung Kanal Wert Funktion 165 … 169 Offen 170 … 184 Stroboskop-Effekt 7 (Puls-Serie), Abstand zwischen den Pulsen zunehmend 185 … 189 Offen 190 … 204 Stroboskop-Effekt 8 (Puls-Serie mit zufälliger Frequenz), von schnell bis langsam aufei‐ nander folgend 205 … 209 Offen 210 …...
  • Seite 57 Bedienung Kanal Wert Funktion 10 … 14 Stopp der laufenden Bewegung (Drehung bzw. Neigung) 15 … 49 Ohne Funktion 50 … 54 Rücksetzung der Drehungsposition 55 … 59 Rücksetzen der Neigungsposition 60 … 64 Rücksetzen des optischen Zooms 65 … 69 Ohne Funktion 70 …...
  • Seite 58 Bedienung Kanal Wert Funktion 105 … 109 Umkehren der Drehungs- und der Neigungsrichtung aufheben 110 … 114 Bewegungsgeschwindigkeit normal 115 … 119 Bewegungsgeschwindigkeit schnell 120 … 124 Bewegungsgeschwindigkeit langsam 125 … 129 Maximale Lüftergeschwindigkeit 130 … 134 Automatische Regelung der Lüftergeschwindigkeit abhängig von der Gerätetemperatur 135 …...
  • Seite 59 Bedienung Kanal Wert Funktion 40 … 55 Bewegungsmuster 3 56 … 71 Bewegungsmuster 4 72 … 87 Bewegungsmuster 5 88 … 103 Bewegungsmuster 6 104 … 119 Bewegungsmuster 7 120 … 135 Bewegungsmuster 8 136 … 151 Bewegungsmuster 1 mit Musiksteuerung 152 …...

  • Seite 60: Funktionen Im 34-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 232 … 247 Bewegungsmuster 7 mit Musiksteuerung 248 … 255 Bewegungsmuster 8 mit Musiksteuerung 7.7 Funktionen im 34-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs: 180°, 270° oder 540°) 0 …...
  • Seite 61 Bedienung Kanal Wert Funktion 0 … 255 Intensität Grün (0 % bis 100 %), LED-Gruppe 1 0 … 255 Intensität Blau (0 % bis 100 %), LED-Gruppe 1 0 … 255 Intensität Weiß (0 % bis 100 %), LED-Gruppe 1 0 …...
  • Seite 62 Bedienung Kanal Wert Funktion 0 … 255 Intensität Blau (0 % bis 100 %), LED-Gruppe 4 0 … 255 Intensität Weiß (0 % bis 100 %), LED-Gruppe 4 0 … 255 Intensität Rot (0 % bis 100 %), LED-Gruppe 5 0 …...
  • Seite 63 Bedienung Kanal Wert Funktion 20 … 24 Farbe 4 25 … 29 Farbe 5 30 … 34 Farbe 6 35 … 39 Farbe 7 40 … 44 Farbe 8 45 … 49 Farbe 9 50 … 54 Farbe 10 55 … 59 Farbe 11 60 …...
  • Seite 64 Bedienung Kanal Wert Funktion 85 … 89 Farbe 17 90 … 94 Farbe 18 95 … 99 Farbe 19 100 … 104 Farbe 20 105 … 109 Farbe 21 110 … 114 Farbe 22 115 … 119 Farbe 23 120 … 124 Farbe 24 125 …...
  • Seite 65 Bedienung Kanal Wert Funktion 150 … 154 Farbe 30 155 … 159 Farbe 31 160 … 164 Farbe 32 165 … 169 Farbe 33 170 … 174 Farbe 34 175 … 179 Dunkel 180 … 201 Automatischer allmählicher Wechsel von Farbe 1 bis Farbe 34 in aufsteigender Reihen‐ folge, von schnell nach langsam 202 …...
  • Seite 66 Bedienung Kanal Wert Funktion Auswahl der LED-Gruppen ( Ä „LED-Gruppen“ auf Seite 78) 0 … 7 Aktive LED-Gruppen: 1, 2, 3, 4, 5 8 … 15 Aktive LED-Gruppen: 1, 2, 3, 4 16 … 23 Aktive LED-Gruppen: 1, 2, 3 24 …...
  • Seite 67 Bedienung Kanal Wert Funktion 96 … 103 Aktive LED-Gruppe: 4 104 … 111 Aktive LED-Gruppe: 3 112 … 119 Aktive LED-Gruppe: 2 120 … 127 Aktive LED-Gruppe: 1 128 … 135 Aktive LED-Gruppen: 4, 5 136 … 143 Aktive LED-Gruppen: 3, 4 144 …...
  • Seite 68 Bedienung Kanal Wert Funktion 200 … 207 Aktive LED-Gruppen: 1, 4, 5 208 … 215 Aktive LED-Gruppen: 2, 3, 4, 5 216 … 223 Aktive LED-Gruppen: 1, 2, 3, 4 224 … 231 Aktive LED-Gruppen: 1, 2, 3, 5 232 … 239 Aktive LED-Gruppen: 1, 3, 4, 5 240 …...
  • Seite 69 Bedienung Kanal Wert Funktion 36 … 40 Lichteffekt 5 (Farbeinstellung mit Kanal 26) 41 … 45 Lichteffekt 6 (Farbeinstellung mit Kanal 26) 46 … 50 Lichteffekt 7 (Farbeinstellung mit Kanal 26) 51 … 55 Lichteffekt 8 (Farbeinstellung mit Kanal 26) 56 …...
  • Seite 70 Bedienung Kanal Wert Funktion 101 … 105 Lichteffekt 18 (Farbeinstellung mit Kanal 26) 106 … 110 Lichteffekt 19 (Farbeinstellung mit Kanal 26) 111 … 115 Lichteffekt 20 (Farbeinstellung mit Kanal 26) 116 … 120 Lichteffekt 21 (Farbeinstellung mit Kanal 26) 121 …...
  • Seite 71 Bedienung Kanal Wert Funktion 166 … 170 Lichteffekt 31 (mehrfarbig) 171 … 175 Lichteffekt 32 (mehrfarbig) 176 … 180 Lichteffekt 33 (mehrfarbig) 181 … 185 Lichteffekt 34 (mehrfarbig) 186 … 190 Lichteffekt 35 (mehrfarbig) 191 … 195 Lichteffekt 36 (mehrfarbig) 196 …...
  • Seite 72 Bedienung Kanal Wert Funktion 231 … 235 Lichteffekt 44 (mehrfarbig) 236 … 240 Lichteffekt 45 (mehrfarbig) 241 … 245 Lichteffekt 46 (mehrfarbig) 246 … 250 Lichteffekt 47 (mehrfarbig) 251 … 255 Lichteffekt 48 (mehrfarbig) 0 … 255 Geschwindigkeit des vorprogrammierten Lichteffekts (von langsam bis schnell) 0 …...
  • Seite 73 Bedienung Kanal Wert Funktion 70 … 84 Stroboskop-Effekt 2 (schnell an, langsam aus), von schnell bis langsam aufeinander fol‐ gend 85 … 89 Offen 90 … 104 Stroboskop-Effekt 3 (langsam an, schnell aus), von schnell bis langsam aufeinander fol‐ gend 105 …...
  • Seite 74 Bedienung Kanal Wert Funktion 170 … 184 Stroboskop-Effekt 7 (Puls-Serie), Abstand zwischen den Pulsen zunehmend 185 … 189 Offen 190 … 204 Stroboskop-Effekt 8 (Puls-Serie mit zufälliger Frequenz), von schnell bis langsam aufei‐ nander folgend 205 … 209 Offen 210 … 224 Stroboskop-Effekt 9 (Einzelpulse), von schnell bis langsam aufeinander folgend 225 …...
  • Seite 75 Bedienung Kanal Wert Funktion 15 … 49 Ohne Funktion 50 … 54 Rücksetzung der Drehungsposition 55 … 59 Rücksetzen der Neigungsposition 60 … 64 Rücksetzen des optischen Zooms 65 … 69 Ohne Funktion 70 … 74 Rücksetzen aller Funktionen 75 … 79 Ohne Funktion 80 …...
  • Seite 76 Bedienung Kanal Wert Funktion 110 … 114 Bewegungsgeschwindigkeit normal 115 … 119 Bewegungsgeschwindigkeit schnell 120 … 124 Bewegungsgeschwindigkeit langsam 125 … 129 Maximale Lüftergeschwindigkeit 130 … 134 Automatische Regelung der Lüftergeschwindigkeit abhängig von der Gerätetemperatur 135 … 139 Dimmergeschwindigkeit schnell 140 …...
  • Seite 77 Bedienung Kanal Wert Funktion 56 … 71 Bewegungsmuster 4 72 … 87 Bewegungsmuster 5 88 … 103 Bewegungsmuster 6 104 … 119 Bewegungsmuster 7 120 … 135 Bewegungsmuster 8 136 … 151 Bewegungsmuster 1 mit Musiksteuerung 152 … 167 Bewegungsmuster 2 mit Musiksteuerung 168 …...
  • Seite 78 Bedienung LED-Gruppen moving head...

  • Seite 79: Technische Daten

    Technische Daten Technische Daten Anzahl der DMX-Kanäle je nach Betriebsart 14 oder 34 Kanäle Leuchtmittel 19 Vierfarb-LEDs (RGBW, je 15 W) Abstrahlwinkel 15° Maximaler Drehungswinkel (pan) 540° Maximaler Neigungswinkel (tilt) 270° Dimmer elektronisch, 0 … 100 % Leistungsaufnahme 320 W Energieversorgung 230 V (AC), 50 Hz...

  • Seite 80: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 81: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: MH-z1915 Quad LED Wash Zoom...
  • Seite 82 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. moving head...

  • Seite 83: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 84: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 85 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. MH-z1915 Quad LED Wash Zoom...
  • Seite 86 Notizen moving head...
  • Seite 88 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
