Befestigung von Adapterplatte an Bildschirm unter Verwendung von VESA-
Montagemuster 200 oder 200 x 200
HINWEIS: Die VESA-Muster 75 mm und 100 mm sind auf der folgenden
Seite aufgeführt.

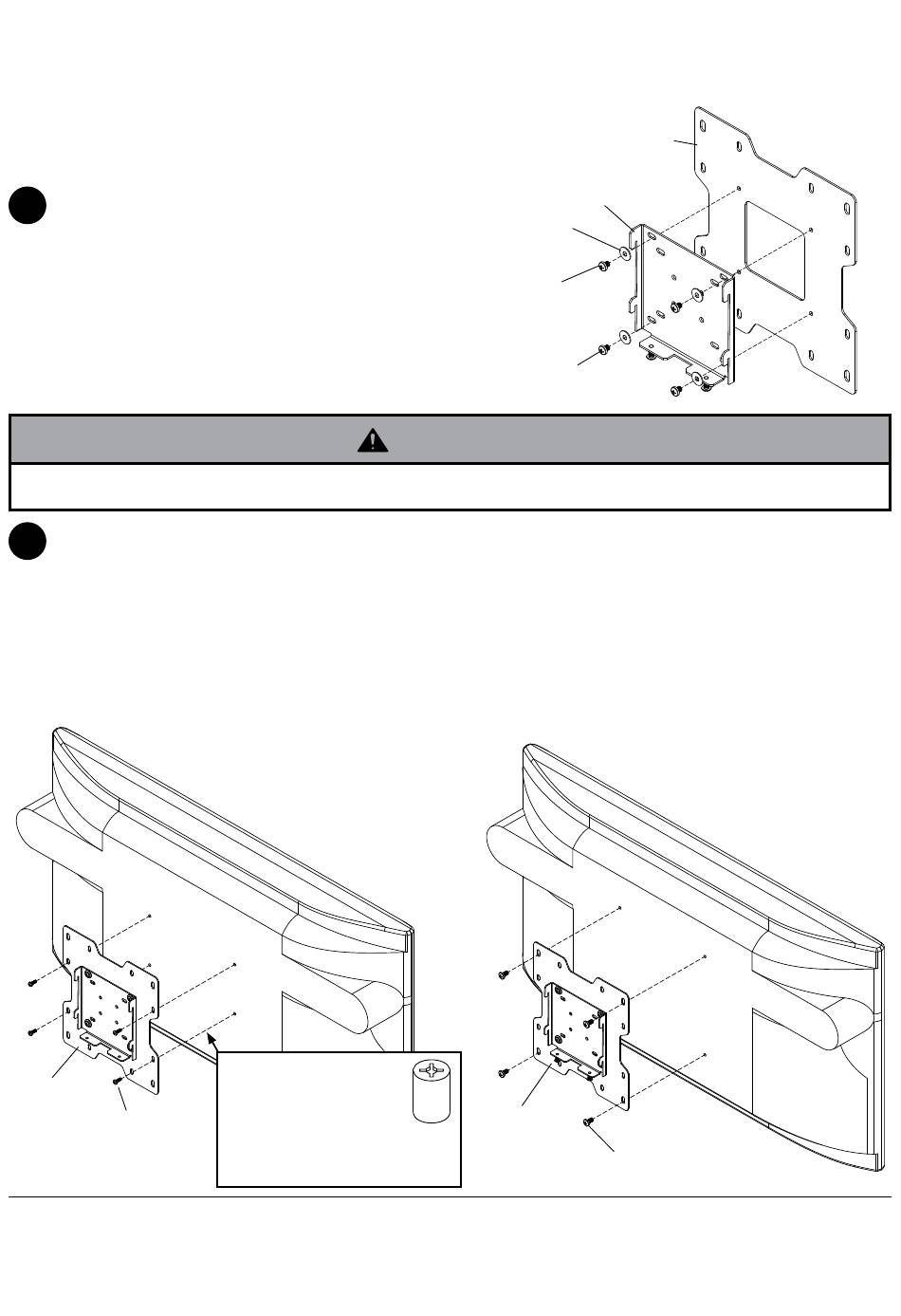

Schrauben Sie die M5 Inbusschrauben (D) in die Hakenhalterung (B), bis
2
die Schrauben bündig mit der Halterung abschließen (siehe Abbildung).
Bringen Sie die Hakenhalterung (B) mit vier M5 x 6 mm Schrauben (E)
und Scheiben Nr. 10 (F) wie dargestellt an der Adapterplatte (C) an.
• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist
noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
BEI MONTAGEMUSTER VESA 200:
3
Wählen Sie das Lochmuster (siehe Abbildung weiter unten).
Befestigen Sie die Adapterplatte (C) mit Hilfe von vier M4 x 10
mm Schrauben (L) wie unten dargestellt an der Rückseite des
Bildschirms.
*HINWEIS: Wenn die Schraube (L) sich um weniger als drei
Gewindegänge einschrauben lässt, bringen Sie die Adapter-
platte (C) mit Hilfe von vier M4 x 20 mm Schrauben (M) und
vier Abstandhaltern (N) wie unten gezeigt an der Rückseite des
Bildschirms an.
FAHREN SIE MIT SCHRITT 4 AUF SEITE 16 FORT.
C
L
*Bei Bildschirmen mit
Lochmuster in einer
Vertiefung werden
Abstandhalter (N)
zwischen Montageplatte
(C) und Bildschirm
angebracht.
F
E
D
ACHTUNG
BEI MONTAGEMUSTER VESA 200 x 200:
Wählen Sie das Lochmuster (siehe Abbildung weiter unten).
Befestigen Sie die Adapterplatte (C) mit Hilfe von vier M6 x 12
mm Schrauben (I) wie unten dargestellt an der Rückseite des
Bildschirms.
*HINWEIS: Wenn die Schraube (I) sich um weniger als drei
Gewindegänge einschrauben lässt, bringen Sie die Adapter-
platte (C) mit Hilfe von vier M6 x 20 mm Schrauben (J) an der
Rückseite des Bildschirms an. Falls die Schraube (J) sich noch
immer um weniger als drei Gewindegänge einschrauben lässt,
verwenden Sie vier M6 x 30 mm Schrauben (K).
FAHREN SIE MIT SCHRITT 4 AUF SEITE 16 FORT.
C
N
14 van 16
C
B
I
AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9339-1
