Teileliste - Peerless Mounts Sf635P Installation Und Montage

Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden.

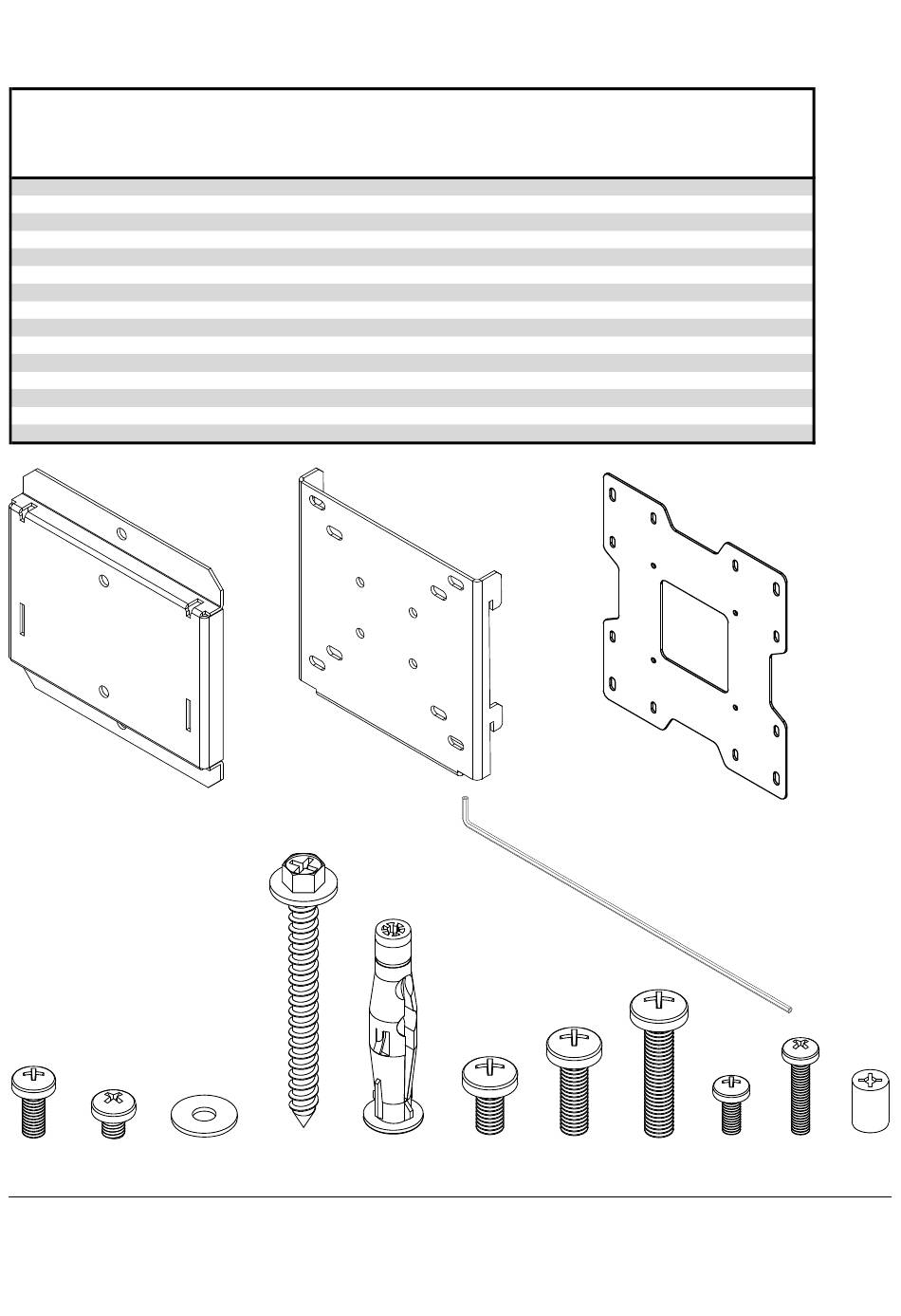

Teileliste

Beschreibung
A Wandplatte
B Hakenhalterung
C Adapterplatte
D M5 x 12 mm Schraube
E M5 x 6 mm Schraube
F Scheiben Nr. 10
G Nr. 14 x 63.5 mm Holzschraube
H Betondübel
I M6 x 12 mm Schraube
J M6 x 20 mm Schraube
K M6 x 30 mm Schraube
L M4 x 10 mm Schraube
M M4 x 20 mm Schraube
N Abstandhalter
O 4 mm Inbusschlüssel für Sicherheitsschrauben
Die Teile können etwas anders als in der Abbildung aussehen.
A
D E
B
F G
SWV210/BK SWV210/SI
SF635P, SF635P-S,
SF632P SF632P-S
Anz. Teile Nr. Teile Nr.
1 095-1320 095-4320
1 095-1321 095-4321
1 095-1322 095-4322
2 520-1027 520-1027
4 520-1023 520-1023
4 540-9400 540-9400
2 5S1-015-C03 5S1-015-C03
2 590-0320 590-0320
4 520-1128 520-1128
4 520-9402 520-9402
4 510-9109 510-9109
4 504-9012 504-9012
4 504-9020 504-9020
4 590-5005 590-5005
- -
1
O
H I
11 van 16
SF635, SF635-S,
SF632 SF632-S
Teile Nr. Teile Nr.
095-1320 095-4320
095-1321 095-4321
095-1322 095-4322
520-1064 520-1064
520-1023 520-1023
540-9400 540-9400
5S1-015-C03 5S1-015-C03
590-0320 590-0320
520-1128 520-1128
520-9402 520-9402
510-9109 510-9109
504-9012 504-9012
504-9020 504-9020
590-5005 590-5005
560-1145 560-1145
C
J K L
AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9339-1
M N
