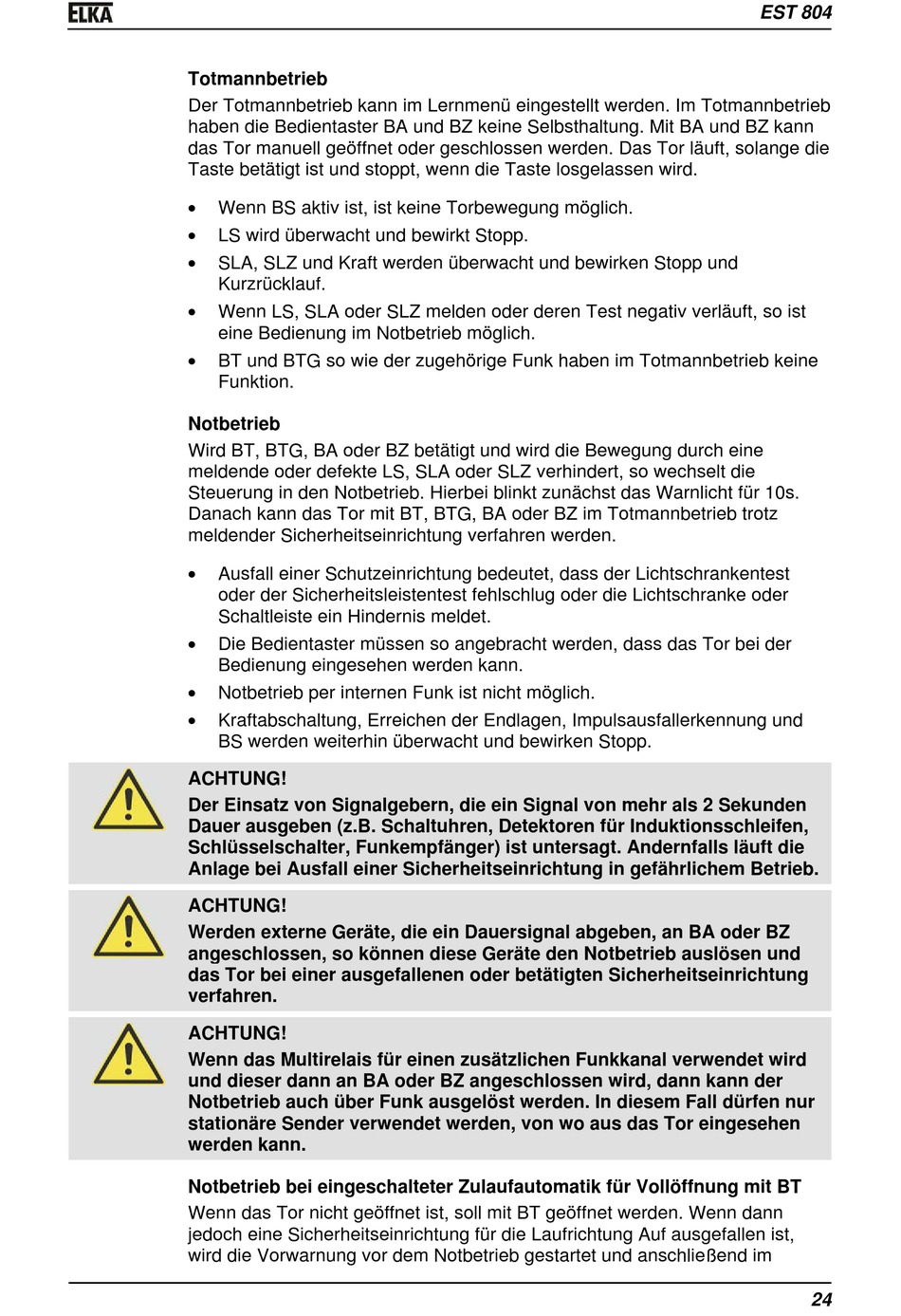

Totmannbetrieb
Der Totmannbetrieb kann im Lernmenü eingestellt werden. Im Totmannbetrieb
haben die Bedientaster BA und BZ keine Selbsthaltung. Mit BA und BZ kann
das Tor manuell geöffnet oder geschlossen werden. Das Tor läuft, solange die
Taste betätigt ist und stoppt, wenn die Taste losgelassen wird.
Wenn BS aktiv ist, ist keine Torbewegung möglich.
LS wird überwacht und bewirkt Stopp.
SLA, SLZ und Kraft werden überwacht und bewirken Stopp und
Kurzrücklauf.
Wenn LS, SLA oder SLZ melden oder deren Test negativ verläuft, so ist
eine Bedienung im Notbetrieb möglich.
BT und BTG so wie der zugehörige Funk haben im Totmannbetrieb keine
Funktion.
Notbetrieb
Wird BT, BTG, BA oder BZ betätigt und wird die Bewegung durch eine
meldende oder defekte LS, SLA oder SLZ verhindert, so wechselt die
Steuerung in den Notbetrieb. Hierbei blinkt zunächst das Warnlicht für 10s.
Danach kann das Tor mit BT, BTG, BA oder BZ im Totmannbetrieb trotz
meldender Sicherheitseinrichtung verfahren werden.
Ausfall einer Schutzeinrichtung bedeutet, dass der Lichtschrankentest
oder der Sicherheitsleistentest fehlschlug oder die Lichtschranke oder
Schaltleiste ein Hindernis meldet.
Die Bedientaster müssen so angebracht werden, dass das Tor bei der
Bedienung eingesehen werden kann.
Notbetrieb per internen Funk ist nicht möglich.
Kraftabschaltung, Erreichen der Endlagen, Impulsausfallerkennung und
BS werden weiterhin überwacht und bewirken Stopp.
ACHTUNG!
Der Einsatz von Signalgebern, die ein Signal von mehr als 2 Sekunden
Dauer ausgeben (z.B. Schaltuhren, Detektoren für Induktionsschleifen,
Schlüsselschalter, Funkempfänger) ist untersagt. Andernfalls läuft die
Anlage bei Ausfall einer Sicherheitseinrichtung in gefährlichem Betrieb.
ACHTUNG!
Werden externe Geräte, die ein Dauersignal abgeben, an BA oder BZ
angeschlossen, so können diese Geräte den Notbetrieb auslösen und
das Tor bei einer ausgefallenen oder betätigten Sicherheitseinrichtung
verfahren.
ACHTUNG!
Wenn das Multirelais für einen zusätzlichen Funkkanal verwendet wird
und dieser dann an BA oder BZ angeschlossen wird, dann kann der
Notbetrieb auch über Funk ausgelöst werden. In diesem Fall dürfen nur
stationäre Sender verwendet werden, von wo aus das Tor eingesehen
werden kann.
Notbetrieb bei eingeschalteter Zulaufautomatik für Vollöffnung mit BT
Wenn das Tor nicht geöffnet ist, soll mit BT geöffnet werden. Wenn dann
jedoch eine Sicherheitseinrichtung für die Laufrichtung Auf ausgefallen ist,
wird die Vorwarnung vor dem Notbetrieb gestartet und anschließend im
EST 804
24
