Montage- und Betriebsanleitung
Schiebetorantriebe
EST 804

Werbung

Inhaltsverzeichnis
loading

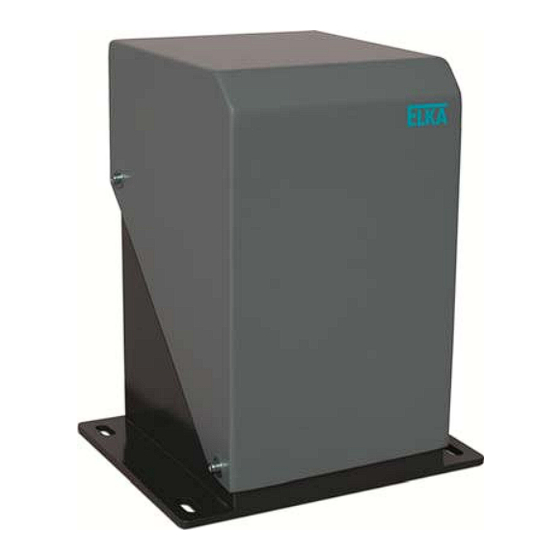

Inhaltszusammenfassung für Bauer EST 804

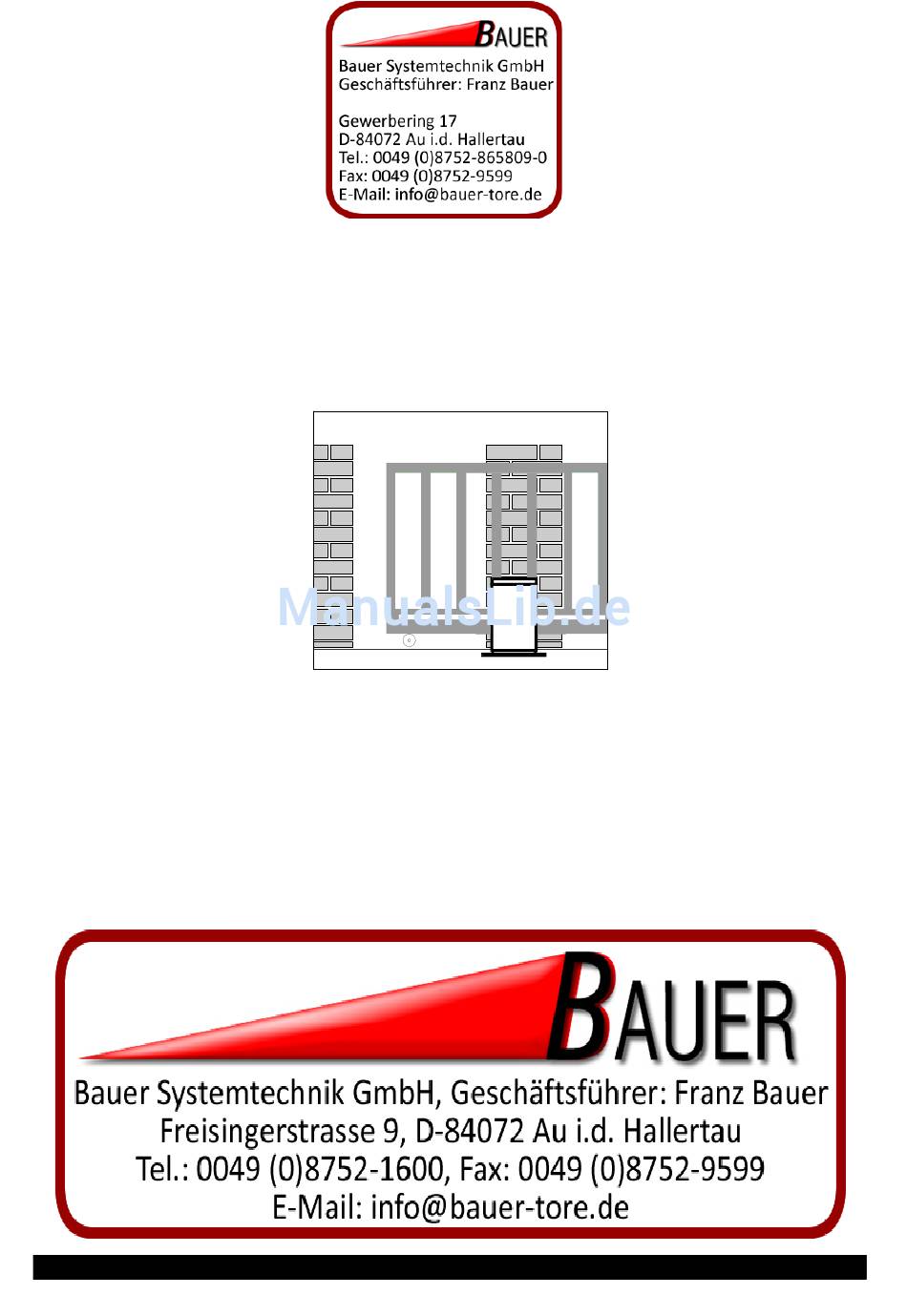

  • Seite 1 Montage- und Betriebsanleitung Schiebetorantriebe EST 804...
  • Seite 2: Inhaltsverzeichnis

    4.3. Montage der Zahnstange_______________________________________________________________ 10 5. Elektrische Installation ______________________________________________________________________ 12 5.1. Anschlussbeispiel ____________________________________________________________________ 13 6. Motorsteuerung MO 46 für EST 804 ____________________________________________________________ 14 6.1. Anschlussplan der Steuerung MO 46_____________________________________________________ 14 6.1.1. Anschlüsse der Steuerung _______________________________________________________ 15 6.1.2. Taster auf der Steuerung_________________________________________________________ 16 6.1.3.
  • Seite 3 6.9.1.13. Menüpunkt PD: Wartungsintervall einstellen ______________________________________ 32 6.9.1.14. Menüpunkt PE: Einstellen der Betriebsart des Multi-funktionsrelais ___________________ 33 6.9.1.15. Menüpunkt PF: Rücksetzen auf Werkseinstellungen _______________________________ 33 6.10. Fehlerdiagnose durch die Steuerung ____________________________________________________ 34 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 3 EST 804...
  • Seite 4: Sicherheitsrelevante Vorschriften Und Hinweise

    230Vac, 50Hz, eine Phase. Versorgung der Steuerung: Über feste Verdrahtung und bauseitigem Hauptschalter oder flexible Verdrahtung bei Anschluss: normgerechter Zugentlastung. Beachten Sie die gültigen Richtlinien für kraftbetätigte Fenster, Türen und Tore. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 4 EST 804...
  • Seite 5: Symbolerklärung

    Beachten Sie für den ordnungsgemäßen Betrieb der Anlage innerhalb der CEN Staaten unbedingt auch die gültigen europäischen sicherheitsrelevanten Richtlinien und Normen. Technische Änderungen im Sinne des Fortschritts vorbehalten © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 5 EST 804...
  • Seite 6: Anwendungsbereich

    1. Anwendungsbereich Die Schiebetorantriebe der Baureihe EST 804 sind für waagerecht laufende, rollengelagerte oder freitragende Tore geeignet. Die max. Torflügelmaße entnehmen Sie bitte der u.a. Tabelle. Bei Abweichungen von dem o.a. Anwendungsbereich halten Sie bitte Rücksprache mit Ihrem Lieferanten. 2. Technische Daten...
  • Seite 7: Montagemaße

    3. Montagemaße Alle verwendeten Maße sind in Millimeter angegeben. Montagemaße EST 804: 30x65 8 . 4 10x25 Bild 1 Abmessungen Zahnstange: Alu-Profil Zahnelement Bild 2 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 7 EST 804...
  • Seite 8: Montage

    Befestigen Sie jetzt den Antrieb auf dem Fundament. Ziehen Sie die Befestigungsschrauben an. Beachten Sie, dass für die Justierung der Zahnstange diese Befestigungsschrauben evtl. wieder gelöst werden müssen. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 8 EST 804...
  • Seite 9: Notentriegelung Und Höhenverstellung

    Steuerung das Hindernis als Endlage Zu. Wird danach geöffnet, so wird die Endlage Auf überfahren. Daher muss ein Not-Endanschlag in der Endlage Auf vorhanden sein. Es muss dann erneut aus und eingeschaltet werden und ein neuer Schließvorgang durchgeführt werden. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 9 EST 804...
  • Seite 10: Höhenverstellung

    Kunststoffzahnstangen hinein, so dass ein Teil der Zahnstange an beiden Enden sichtbar ist. g. Haken Sie die Zahnstange in die schon am Tor befestigte ein, und schieben Sie das Alu-Profil gegen das schon montierte. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 10 EST 804...
  • Seite 11 Ritzel und Zahnstange sein. Dieser Abstand darf aber auf keinen Fall so groß sein, dass das Ritzel „überspringen“ kann. Dies muss über den gesamten Fahrweg gewährleistet werden. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 11 EST 804...
  • Seite 12: Elektrische Installation

    Die Notentriegelung muss in jeder Torstellung gewährleistet sein. Das Tor schließt vom Antrieb aus gesehen nach links: M- grün M+ rot. Das Tor schließt vom Antrieb aus gesehen nach rechts: M- rot M+ grün. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 12 EST 804...
  • Seite 13: Anschlussbeispiel

    5.1. Anschlussbeispiel EST 804 Lichtschranke- Lichtschranke- 4x0,6 mm² 4x0,6 mm² Empfänger S ender Kontaktprofil Kontaktprofil 2x0,6 mm² Kontaktprofil Lichtschranke- Lichtschranke- S ender 4x0,6 mm² Empfänger 4x0,6 mm² Zuleitung 3x1,5 mm² jeweils Funk 2x0,6 m m ² 1) Auf-S top-Zu-S top ST OP T eilöffnung...
  • Seite 14: Motorsteuerung Mo 46 Für Est 804

    6. Motorsteuerung MO 46 für EST 804 6.1. Anschlussplan der Steuerung MO 46 SYNC / ENTRIEGELUNG MULTI 230Vac/max. 60W WARN 230Vac/max. 60W AMPEL ROT 230Vac/max. 60W AMPEL GRÜN 230Vac/max. 60W Bild 7 Verwenden für Netzanschluss dafür vorgesehenen Kabeldurchführungen an der Gehäuserückseite der MO 46! •...
  • Seite 15: Anschlüsse Der Steuerung

    3-pol. Schraubklemme Netzanschluss der Steuerung N, PE 230Vac L1, N, PE Ant. Steckverbindung ist auf dem Empfängermodul Trafo 2-pol. Schraubklemme Anschluss für die Sekundärwicklung des Haupttrafos. Tabelle 2 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 15 EST 804...
  • Seite 16: Ausgänge Der Steuerung

    Für die Versorgung von Lichtschranken, Induktionsschleifen usw. liefert die Steuerung 24Vdc und 12Vdc. Die Spannungen sind stabilisiert und kurzschlussfest. Es dürfen maximal nicht mehr als 300mA in Summe entnommen werden. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 16 EST 804...
  • Seite 17: Betriebsverhalten Der Steuerung

    Geschwindigkeit fährt das Tor dann weiter, bis es am Endanschlag Zu über Kraft abschaltet. Der interne Positionszähler wird dabei neu synchronisiert. 6.2.3. Stoppen des Tores in einer Zwischenposition Wird das Tor durch einen Bedienbefehl gestoppt, so findet ein Softstopp statt. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 17 EST 804...
  • Seite 18: Verhalten Nach Dem Netzeinschalten Und Dem Entriegeln

    BS betätigt ist, ist keine Torbewegung möglich. Die Zulaufautomatik wird durch BS gesperrt. Wenn BS nicht mehr betätigt ist, muss ein neuer Bedienbefehl gegeben werden. Wenn BA betätigt gehalten wird, kann das Tor nicht schließen. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 18 EST 804...
  • Seite 19: Vorrangfolge

    • Wenn BZ betätigt wird, schließt das Tor sofort. • Wenn Kanal1 der Schaltuhr einschaltet, dann öffnet das Tor vollständig. • Nach dem Einschalten der Netzspannung kann ein automatischer Zulauf erfolgen. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 19 EST 804...
  • Seite 20: Totmannbetrieb

    Sicherheitseinrichtung für die Laufrichtung Auf ausgefallen ist, wird die Vorwarnung vor dem Notbetrieb gestartet und anschließend im Notbetrieb solange geöffnet, bis BT losgelassen wird. Schließen im Notbetrieb bei eingeschalteter Zulaufautomatik ist mit BT nur aus Endlage Auf möglich! © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 20 EST 804...
  • Seite 21: Sicherheits- Und Sonderfunktionen

    Kraftabschaltung aber beim Schließen im Synchronbereich vor Endlage Zu statt, wertet die Steuerung die Kraftabschaltung nicht als Hindernis, sondern als Endanschlag. Es erfolgt nur Stopp und kein Kurzrücklauf. Der interne Positionszähler wird auf die Endlage synchronisiert. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 21 EST 804...
  • Seite 22: Laufzeitbegrenzung

    Mehrere Schaltleisten mit 8k2 Abschlusswiderstand können wie in der Zeichnung hintereinander geschaltet werden. Die Sicherheitskategorie bleibt dabei erhalten. SLA / SLZ Abschluss- Schaltleiste 1 Schaltleiste 2 widerstand MO 46 Bild 8 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 22 EST 804...
  • Seite 23: Der Lichtschrankentest

    Betrieb kein LS-TST + - MO 46 Lichtschrankentest mehr durchgeführt. Bild 9 Wichtig: Nach dem Einlernen muss der Monteur jede einzelne Lichtschranke auf ihre Funktion testen! © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 23 EST 804...
  • Seite 24: Schaltuhrbetrieb

    Auf der Steuerung befindet sich das Relais MULTI, dass für verschiedene Anwendungen verwendet werden kann. Die Einstellung geschieht im Lernmenü. Während des Einlernens der Steuerung ist das Relais ausgeschaltet. Siehe Lernen. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 24 EST 804...
  • Seite 25: Servicezähler, Wartungszähler Und Wartungsintervall

    1. Das Wartungsintervall muss auf den gewünschten Wert eingestellt werden. 2. Das Multirelais muss auf die Funktion Wartungsmeldung eingestellt sein (Lernmenü PE – r6). 3. Der Wartungszähler muss auf Null gesetzt werden (Lernmenü PC). © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 25 EST 804...
  • Seite 26: Erste Inbetriebnahme

    Einstellen Lichtschrankentest ein/aus. Verzögertes Schließen ein/aus. Wartungszähler anzeigen und löschen. Wartungsintervall einstellen. Einstellen der Betriebsart des Multifunktionsrelais. Rücksetzen auf Werkseinstellungen. Abspeichern und Rückkehr in den Normalbetrieb. Tabelle 8 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 26 EST 804...
  • Seite 27: Menüpunkt P1: Lernen Der Laufwege

    Kraftkurve zum Schließen wird gelernt. Danach erfolgt automatisch ein Rücksprung in das Lernmenü. Anmerkung: Die Kraftreserve wird nach dem Weglernen automatisch eingestellt. Siehe auch Menüpunkt P2 – Einstellen der Kraftreserven und der Geschwindigkeit. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 27 EST 804...
  • Seite 28: Menüpunkt P2: Einstellen Der Kraftreserven Und Der Geschwindigkeiten

    Anmerkung: Es ist zwar möglich, gleichzeitig Totmannbetrieb und Zulaufautomatik, oder Totmannbetrieb und verzögertes Schließen usw. einzustellen, aber es findet z.B. bei Totmannbetrieb kein automatischer Zulauf statt, auch wenn er eingestellt ist. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 28 EST 804...
  • Seite 29: Menüpunkt P4: Einstellen Der Teilöffnungsposition

    Lerntaster betätigt. Der Funkcode wird gelöscht und es wird in das Untermenü zurückgekehrt. Wird der Lerntaster alleine betätigt, so wird in das Untermenü zurückgekehrt, ohne den Funkcode zu verändern. Anmerkung: Die gelernten Funkcodes müssen verschieden sein. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 29 EST 804...
  • Seite 30: Menüpunkt P6: Einstellen Der Zulaufautomatik Für Vollöffnung

    123s Offenhaltezeit, Zulaufautomatik ist eingeschaltet. 2.3. 223s Offenhaltezeit, Zulaufautomatik ist eingeschaltet. Tabelle 15 Ist die gewünschte Zeit eingestellt, wird der Lerntaster betätigt und somit in das Lernmenü zurückgekehrt. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 30 EST 804...
  • Seite 31: Menüpunkt P8: Einstellen Der Vorwarnung Vor Dem Öffnen Und Schließen

    Lerntaster kann in das Lernmenü zurückgekehrt werden. Anzeige Bedeutung Der Lichtschrankentest ist ausgeschaltet. Der Lichtschrankentest ist eingeschaltet. Diese Funktion ist nur möglich, wenn die Lichtschranken beim Lernen den LS-Test bestanden haben. Tabelle 18 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 31 EST 804...
  • Seite 32: Menüpunkt Pb: Einstellen Der Schließverzögerung

    Wartungsmeldung, wenn der Wartungszähler >= 23. anzeigt, also nach 123 x 1000 = 123.000 Zyklen 2.3. Wartungsmeldung, wenn der Wartungszähler >= 2.3. anzeigt, also nach 223 x 1000 = 223.000 Zyklen Tabelle 21 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 32 EST 804...
  • Seite 33: Menüpunkt Pe: Einstellen Der Betriebsart Des Multi-Funktionsrelais

    Lerntaster gedrückt. Wird nur der Lerntaster gedrückt, so erfolgt der Rücksprung ins Lernmenü, ohne Werte zu verändern. Nach dem Rücksetzen auf Werkseinstellungen muss der Laufweg neu gelernt werden. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 33 EST 804...
  • Seite 34: Fehlerdiagnose Durch Die Steuerung

    3. Ein Fehler im Leistungsteil wurde erkannt. Entweder ist ein Motorrelais, ein Halbleiter oder ein Messverstärker defekt. Siehe auch 9.2. und 9.3. nein Reserve nein Reserve nein Reserve nein Reserve nein Reserve Tabelle 23 © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 34 EST 804...
  • Seite 35 Funktion getestet und auf Beeinflussung durch alle anderen Speicherstellen. Wenn dabei ein Fehler auftritt, ist mindestens eine Datenspeicherstelle fehlerhaft. Der Prozessor schaltet dann die Motoren ab und verriegelt die Steuerung. © 25.01.2008 ELKA-Torantriebe GmbH u. Co. Betriebs KG Seite 35 EST 804...
