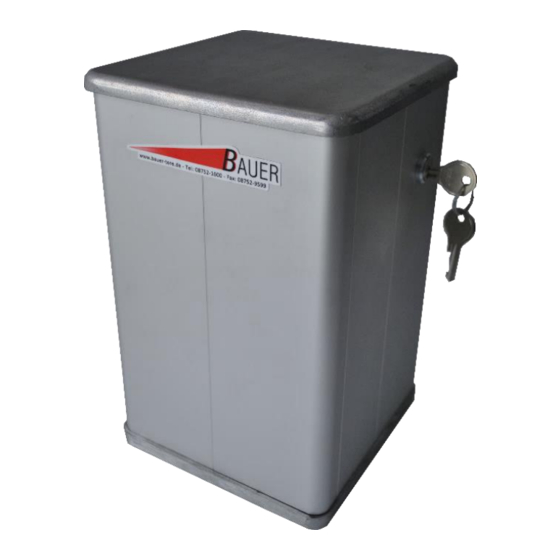

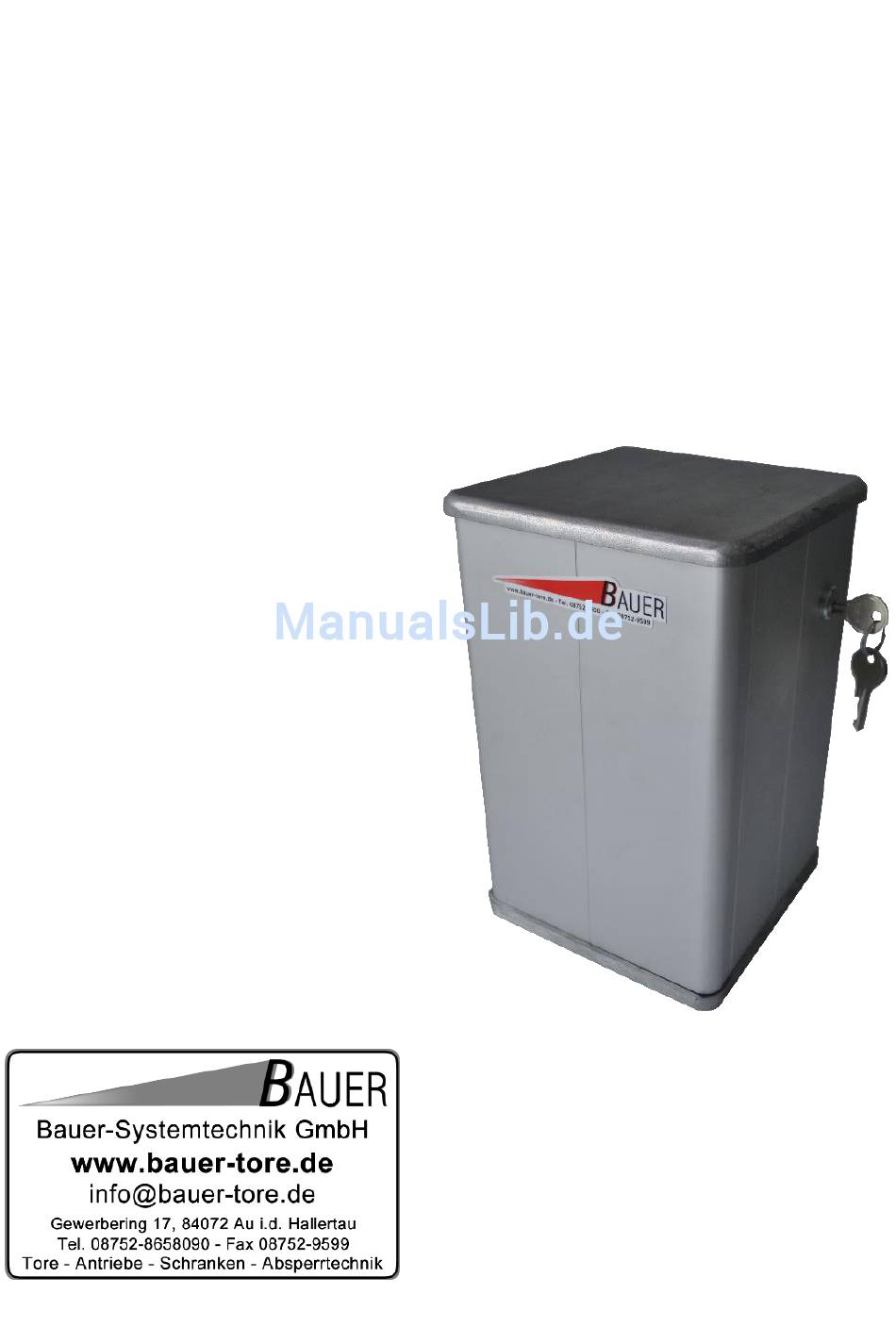

- Seite 1 Schiebetorantrieb compact slider S2-S (mit Steuerung 47-22) Version 13 Montage- und Betriebsanleitung 02.12.2012 Stand Oktober 2017...
-
Seite 2: Inhaltsverzeichnis
Allgemeines Wir danken Ihnen für das Vertrauen, welches Sie uns mit dem Kauf eines Bauer Schiebetorantriebes entgegenbringen. Schon während des Einbaues (Probelaufes) werden Sie sehen, dass Sie mit dem Kauf die richtige Entscheidung getroffen haben. Gehen Sie während der Montage Punkt für Punkt nach dieser Anleitung vor und Sie werden sehen, dass der Einbau sehr einfach... -
Seite 3: Technische Daten
1. Technische Daten S2-S Motorleistung 0,21 KW Abtriebsdrehzahl 40 U/min Netzanschluss 230V / 50-60 Hz Gewicht 6,2 kg Öffnungs-und 16 cm / sec Schließgeschwindigkeit Zug – und Schubkraft 400 N Torgröße, Torgewicht max. 6 Meter, 350 kg Motorspannung 18 V DC Abtriebsystem Zahnstange Modul 4 2. -
Seite 4: Wirkungsweise
3. Wirkungsweise Der Schiebetorantrieb compact slider ist eine komplette Montageeinheit und besteht aus der stabilen, stranggepressten Aluminiumkonsole mit betriebsfertig eingebautem Getriebemotor und Motorsteuerung im Feuchtraumgehäuse. In der Motorsteuerung ist der Funkempfänger mit Wurfantenne eingesteckt. Zur Montage des Antriebes ziehen Sie den Kasten mit der Motorsteuerung aus der Konsole. Bei Stromausfall können Sie die mechanische Verbindung zwischen Antriebsritzel und Zahnstange trennen und dann das Tor wieder von Hand schieben. - Seite 5 5. Abmessungen: Compact Slider S2-S Alle Angaben in mm.
-
Seite 6: Fundament Und Befestigung
6. Fundament und Befestigung Zur Montage des Antriebes benötigen Sie ein frostfreies Fundament oder eine Stahlkonsole mit den Abmessungen von mindestens 20 x 20 Zentimetern. Das Fundament oder die Konsole sollte etwas höher als das umgebende Niveau liegen, damit Wasser ablaufen kann. Der Antrieb hat die Außenmaße 150 x 150 Millimeter. - Seite 7 Endlage nehmen Sie entsprechend vor. Schrauben Sie nun die beiden Magnetpakete mit den beiliegenden Schrauben endgültig an. Zahnstange mit Magneten...
-
Seite 8: Motorsteuerung
9. Motorsteuerung 47-22... -
Seite 9: Klemmenbelegung
10. Klemmenbelegung Kleinspannung Signalleitungen (z. B. Impuls, Auf, Stopp, Zu...) dürfen eine Länge von max. 30m nicht überschreiten. Ab einer Kabellänge von 5m ist ein abgeschirmtes Kabel zu verwenden, um Störungen zu vermeiden. Impuls-Eingang (Taster) Impuls-Eingang (Taster) Lichtschranke KL10 Lichtschranke Sicherheitskontaktleiste 8,2 kΩ... -
Seite 10: Inbetriebnahme Und Einstellung Der Motorsteuerung
11. Inbetriebnahme und Einstellung der Motorsteuerung Nach dem Einstecken des Netzsteckers in eine Steckdose führt die Steuerung eine Selbstdiagnose durch und zeigt dies durch Blinken an der roten Leuchtdiode an. Ungefähr 3 Sekunden später leuchtet die grüne LED, die anzeigt, dass die Netzspannung vorhanden ist. -
Seite 11: Automatische Schließung
13. Automatische Schließung Diese wird durch die Taste Funk und Impuls der Motorsteuerung aktiviert. Um die automatische Schließung zu aktivieren: 1 x die Taste Funk drücken 3 x die Taste Impuls drücken Die gelbe Leuchtdiode blinkt wiederholt je 4 mal Die Zeitspanne abwarten, die das Tor geöffnet bleiben soll 1 x die Taste Funk drücken Die Zeit ist somit gespeichert... -
Seite 12: Anschluss Zusätzlicher Sicherheitseinrichtungen
14. Anschluss zusätzlicher Sicherheitseinrichtungen An den Klemmen 9 + 10 (LS) kann eine Lichtschranke oder eine andere Sicherheitseinrichtung Öffnerkontakt angeschlossen werden. Auch Lichtschranke muss einen potentialfreien Öffnerkontakt haben (im Ruhezustand geschlossen). Es können mehrere Lichtschranken in Reihe geschaltet werden. Sicherheitselemente an diesem Anschluss wirken nur in Laufrichtung „ZU“. 14 a) Anschluss Sicherheitskontaktleiste An den Klemmen 11 und 12 kann eine elektrische Sicherheitskontaktleiste angeschlossen werden, die mit einem 8,2 kΩ... -
Seite 13: Löschen Aller Funkcodes
17. Löschen aller Funkcodes Drücken Sie die Taste “Funk“ auf der Motorsteuerung mindestens 6 Sekunden lang, dann sind alle Codes gelöscht. Bei diesem Vorgang blinkt die gelbe Leuchtdiode drei Sekunden lang wie beim Lernvorgang, anschließend blinkt sie schnell, danach erlischt sie und der Vorgang ist beendet. - Seite 14 20. Teilöffnungsfunktion Ein Befehl bewirkt einen Auflauf in die Teilöffnung Damit das Tor in Teilöffnungsstellung läuft, muss die Teilöffnungsstellung zuvor gelernt werden. Andernfalls hat der Befehl in Endlage Zu keine Wirkung Die Teilöffnung wird über den Teilöffnungseingang (Klemme 11/12 SE) angesteuert.
-
Seite 15: Konformitätserklärung Compact Slider S2-S
Gewerbestrasse 3+5 D – 36148 Kalbach Wir erklären hiermit, dass die nachstehend aufgeführten Geräte allen einschlägigen zutreffenden EG-Richtlinien und Normen entsprechen: Gerätebezeichnung: Schiebetorantrieb compact slider S2-S mit Motorsteuerung 47-22 Angewandte Richtlinien und Normen sind unter anderem: Tore-Produktnorm 13241-1 EG-Bauproduktenrichtlinie ( 89/106/EG) - Seite 16 Seite 2 zur EG-Konformitätserklärung Schiebetorantrieb compact – slider S2-S Aufgrund der auf Seite 1 aufgeführten Normen und dem Nachweis der Übereinstimmung des geprüften Antriebes mit diesen Normen sowie dem Prüfbericht des RWTÜV vom 09.08.05 und/oder ift Rosenheim aus 12/2016 ist der Betrieb des compact – sliders S2-S wie folgt zulässig: Freitragende oder bodengeführte Schiebetore Betrieb in Selbsthaltung bis 210 Kilogramm Torgewicht und sechs Meter...
-
Seite 17: Eg-Konformitätserklärung
___________________________ ____________________________ Seriennummer: __________________________ ____________________________ Baujahr: ___________________________ ____________________________ Bezeichnung des Tores: Bezeichnung des Antriebes: Typ: ___________________________ Schiebetorantrieb compact slider S2-S Hersteller: ___________________________ BelFox GmbH, D-36148 Kalbach Seriennummer:___________________________ Seriennr.: ____________________ Baujahr: ___________________________ Baujahr: ____________________ ___________________________ ____________________ Angewandte Richtlinien, Normen und Konformitätserklärungen sind unter anderem:... - Seite 18 23. Sicherheitshinweise Diese Hinweise sind als wesentlicher Bestandteil des Produktes dem Benutzer auszuhändigen. Sie sind sorgfältig durchzulesen, da sie wichtige Angaben für die Sicherheit bei Einbau, Benutzung und Instandhaltung der Anlage enthalten. Die Hinweise sind sicher aufzubewahren und auch allen weiteren Benutzern der Anlage zur Verfügung zu stellen.
- Seite 19 24. Fehlersuchanleitung Fehlfunktion mögliche Ursache Abhilfe Keine Funktion des keine Netzspannung Netzanschluss Gerätes überprüfen, Sicherung auf Platine prüfen, T=1,6 Ampere Antrieb läuft los und falsche Daten ein- gehen Sie nach Punkt 11 stoppt nach 30 bis 80 gelernt, evtl. Testlauf und 12 vor Zentimetern ohne Tor?
- Seite 20 25. Garantiebedingungen Unsere Schiebetorantriebe sind sorgfältig kontrollierte Qualitätsprodukte. Sollte es trotzdem Beanstandungen geben, übernehmen wir zwei Jahre die Garantieleistung für alle Teile. Diese Garantie tritt jedoch nur in Kraft, wenn einmal im Jahr eine Wartung durch eine Fachkraft stattgefunden hat. Unter diese Garantie fallen alle Mängel, die auf evtl.
-
Seite 21: Prüfbuch Für Schiebetore Mit Antrieb
Prüfbuch für Schiebetore mit Antrieb Standort der Anlage: ___________________________ ___________________________ ___________________________ Hersteller oder Lieferant der Anlage: ___________________________ ___________________________ ___________________________ Datum der Inbetriebnahme: ___________________________ EN-Konformitätserklärung vom: ___________________________ Anlagendaten: Anlagenbeschreibung: ___________________________________________ ___________________________________________ ___________________________________________ ___________________________________________ Antriebstyp, Hersteller: ___________________________________________ ___________________________________________ EN-Konformitätserklärung des Antriebes liegt bei: ___________________________________________ 1 / 4 Prüfbuch für Schiebetore mit Antrieb.doc... - Seite 22 Torflügel mit Führungen, Sichtprüfung und Funktionsprüfung: in Ordnung in Stand gesetzt nicht anwendbar □ □ □ obere Führungsrollen: □ □ □ Torhalterung, Aufhängung: □ □ □ Laufrollenböcke: □ □ □ Laufrollenprofil: □ □ □ Bodenschiene mit Laufrollen: □ □ □ Auflaufschuhe: □...
- Seite 23 □ □ □ Notentriegelung: □ □ □ elektrische Anschlüsse und Leitungen: □ □ □ Bedienelemente: □ □ □ Fernsteuerung: □ □ □ Netztrenneinrichtung: □ □ □ Motorschutzschalter: □ □ □ Endschalter: □ □ □ Sicherheitskontaktleisten: □ □ □ Kraftbegrenzung und Reversierung: □...
- Seite 24 Kennzeichnung der Anlage: □ □ Hersteller, Lieferant, Baujahr vorhanden nicht vorhanden Tortyp, Seriennummer, CE-Kennzeichnung: Prüfungsbefund, eventuell erforderliche Maßnahmen: Anlage wurde geprüft: __________________ _________________ Datum, Unterschrift Name Mängel wurden beseitigt: _________________ _________________ Datum, Unterschrift Name Termin der nächsten Prüfung: _________________ 4 / 4...
