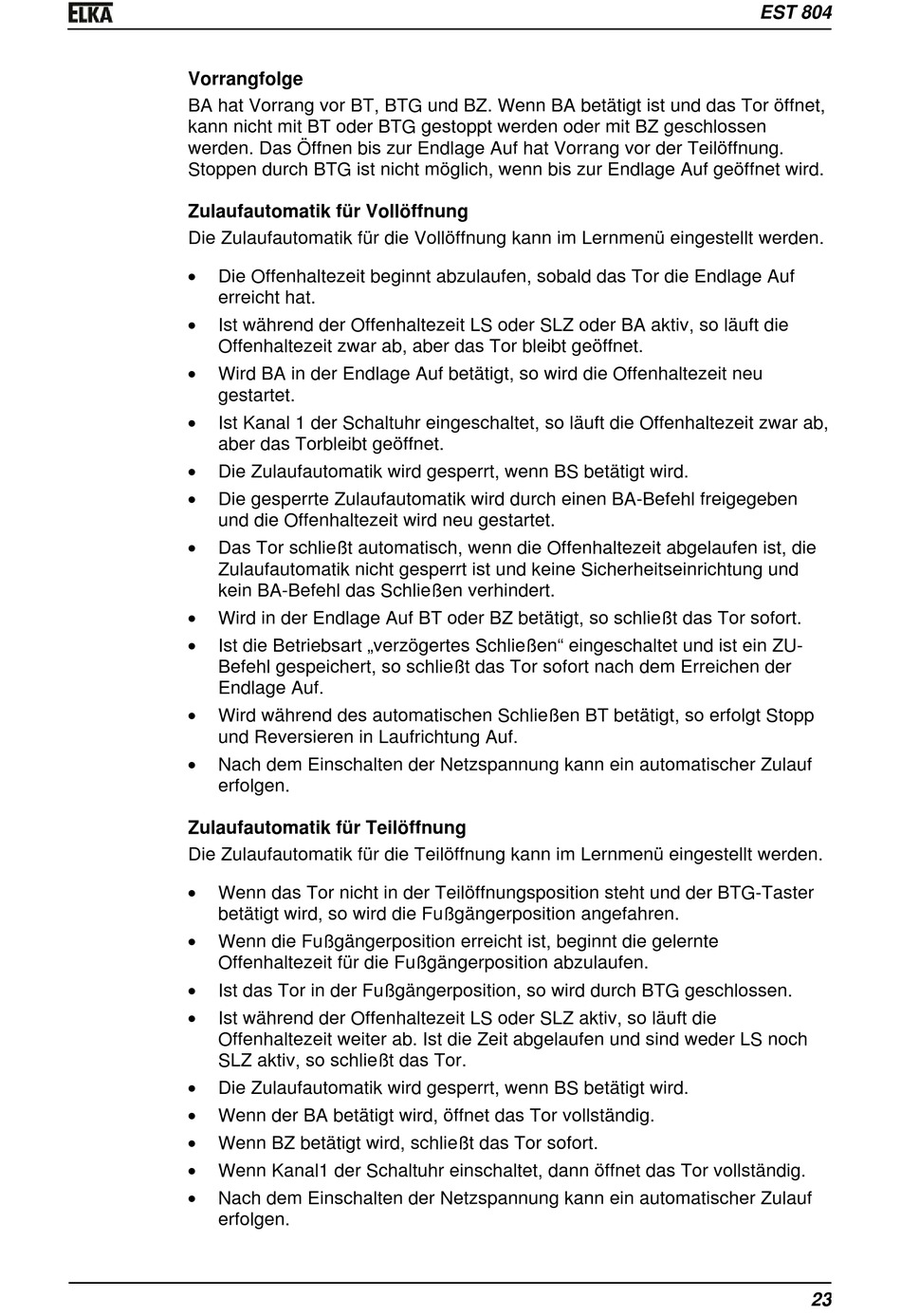

Vorrangfolge
BA hat Vorrang vor BT, BTG und BZ. Wenn BA betätigt ist und das Tor öffnet,
kann nicht mit BT oder BTG gestoppt werden oder mit BZ geschlossen
werden. Das Öffnen bis zur Endlage Auf hat Vorrang vor der Teilöffnung.
Stoppen durch BTG ist nicht möglich, wenn bis zur Endlage Auf geöffnet wird.
Zulaufautomatik für Vollöffnung
Die Zulaufautomatik für die Vollöffnung kann im Lernmenü eingestellt werden.
Die Offenhaltezeit beginnt abzulaufen, sobald das Tor die Endlage Auf
erreicht hat.
Ist während der Offenhaltezeit LS oder SLZ oder BA aktiv, so läuft die
Offenhaltezeit zwar ab, aber das Tor bleibt geöffnet.
Wird BA in der Endlage Auf betätigt, so wird die Offenhaltezeit neu
gestartet.
Ist Kanal 1 der Schaltuhr eingeschaltet, so läuft die Offenhaltezeit zwar ab,
aber das Torbleibt geöffnet.
Die Zulaufautomatik wird gesperrt, wenn BS betätigt wird.
Die gesperrte Zulaufautomatik wird durch einen BA-Befehl freigegeben
und die Offenhaltezeit wird neu gestartet.
Das Tor schließt automatisch, wenn die Offenhaltezeit abgelaufen ist, die
Zulaufautomatik nicht gesperrt ist und keine Sicherheitseinrichtung und
kein BA-Befehl das Schließen verhindert.
Wird in der Endlage Auf BT oder BZ betätigt, so schließt das Tor sofort.
Ist die Betriebsart „verzögertes Schließen" eingeschaltet und ist ein ZU-
Befehl gespeichert, so schließt das Tor sofort nach dem Erreichen der
Endlage Auf.
Wird während des automatischen Schließen BT betätigt, so erfolgt Stopp
und Reversieren in Laufrichtung Auf.
Nach dem Einschalten der Netzspannung kann ein automatischer Zulauf
erfolgen.
Zulaufautomatik für Teilöffnung
Die Zulaufautomatik für die Teilöffnung kann im Lernmenü eingestellt werden.
Wenn das Tor nicht in der Teilöffnungsposition steht und der BTG-Taster
betätigt wird, so wird die Fußgängerposition angefahren.
Wenn die Fußgängerposition erreicht ist, beginnt die gelernte
Offenhaltezeit für die Fußgängerposition abzulaufen.
Ist das Tor in der Fußgängerposition, so wird durch BTG geschlossen.
Ist während der Offenhaltezeit LS oder SLZ aktiv, so läuft die
Offenhaltezeit weiter ab. Ist die Zeit abgelaufen und sind weder LS noch
SLZ aktiv, so schließt das Tor.
Die Zulaufautomatik wird gesperrt, wenn BS betätigt wird.
Wenn der BA betätigt wird, öffnet das Tor vollständig.
Wenn BZ betätigt wird, schließt das Tor sofort.
Wenn Kanal1 der Schaltuhr einschaltet, dann öffnet das Tor vollständig.
Nach dem Einschalten der Netzspannung kann ein automatischer Zulauf
erfolgen.
EST 804
23
