3
17
12
2
1

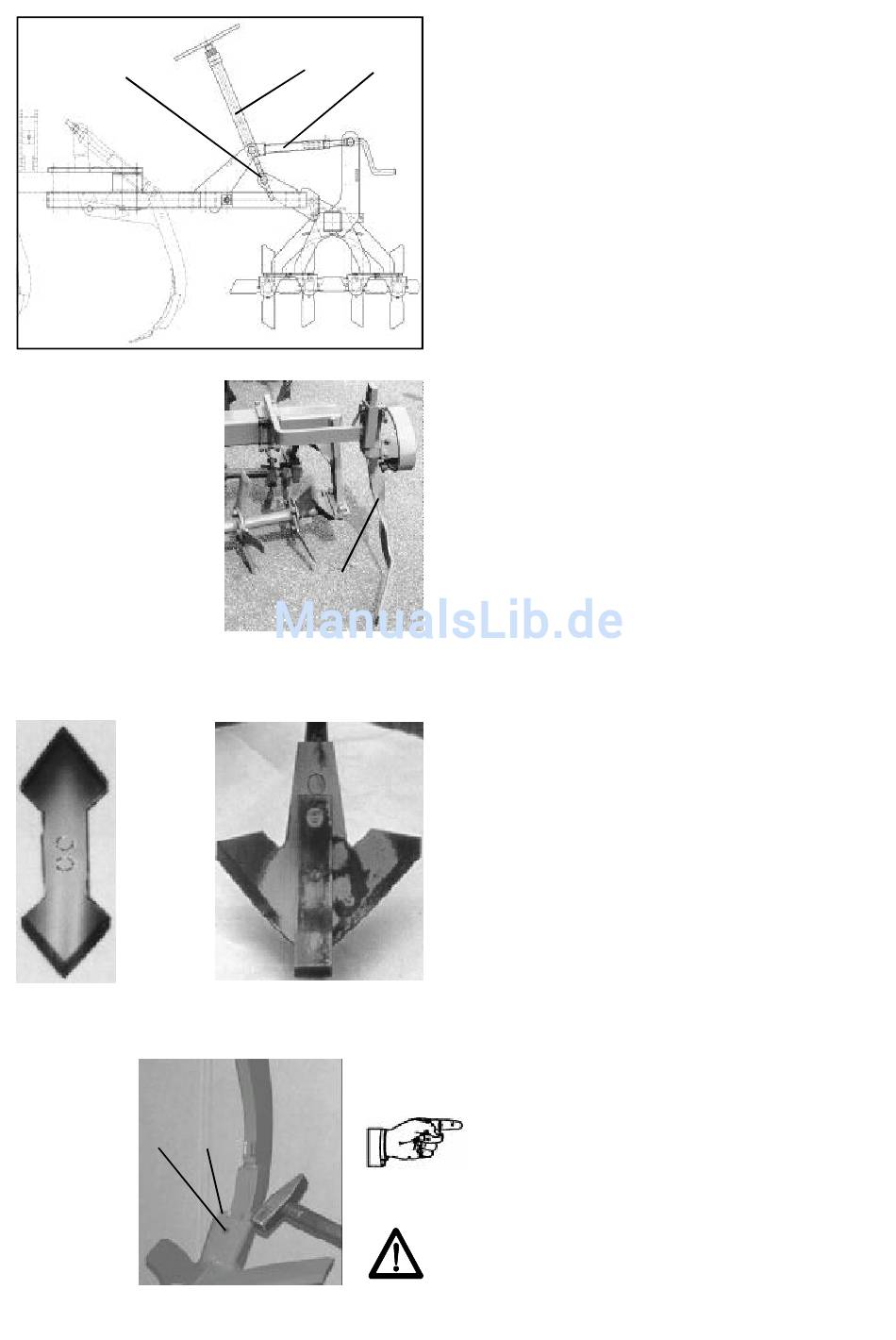

... mit Messerrollegge
(Grubber mit Doppelherzscharen und Stützrädern aus-
2
1
rüsten; nicht mit nachschiebbaren Mittelscharen)
Den Grubber in "Misch- bzw. Zugkraftregelung" fah-
ren.
Die Arbeitstiefe über Stützräder einstellen (Zusatz-
ausrüstung).
Die Messerrollegge auf Tiefe (Spannschloß 10/1) ein-
stellen; den Anstellwinkel (Spindel 10/2) anpassen -
z.B. vordere Wellenreihe etwas anheben, wenn die-
se im lockeren Boden zum Schieben neigt (Spindel
linksrum).
An der Tiefenstellspindel (10/1) dient die Spindel-
mutter als Verdrehsicherung – mit Schraube (10/3)
die Schwergängigkeit der Spindel einstellen
(„Schraube kontern").
10
Die Randblattfedern (11/1) auf besten Zustreicheffekt
einstellen.
1
Überlastschutz
Starre und auch abgefederte Zinken sind durch
11
Scherschraube gegen Überlastung geschützt:
starr
abgefedert – Scherschraube (16/3) M20x1,5x70 / 10.9
Schare
Doppelherzschare (Fig.12) = Schnittbreite ca. 13 cm
(wahlweise hartaufgeschweißt),
Gänsefußschare mit Mittelschneiden (Fig.13)
= Schnittbreite ca. 26 cm.
Schnellwechselsystem Quick-Fix (Fig.14)
Schmalschare = Schnittbreite ca. 11 cm,
13
Gänsefußschare = Schnittbreite ca. 26 cm.
Der Wechsel ist durch leichte Hammerschläge vor-
zunehmen.
Die Nase der Sicherungsfeder (14/1) muß in der
Scharbohrung (14/2) fest einrasten!
Verletzungsgefahr: Beim Wechsel Schutzhand-
schuhe tragen (scharfe Kanten) und Schar festhal-
ten!
14
7
–
Scherschraube (15/1) M16x60 / 8.8
