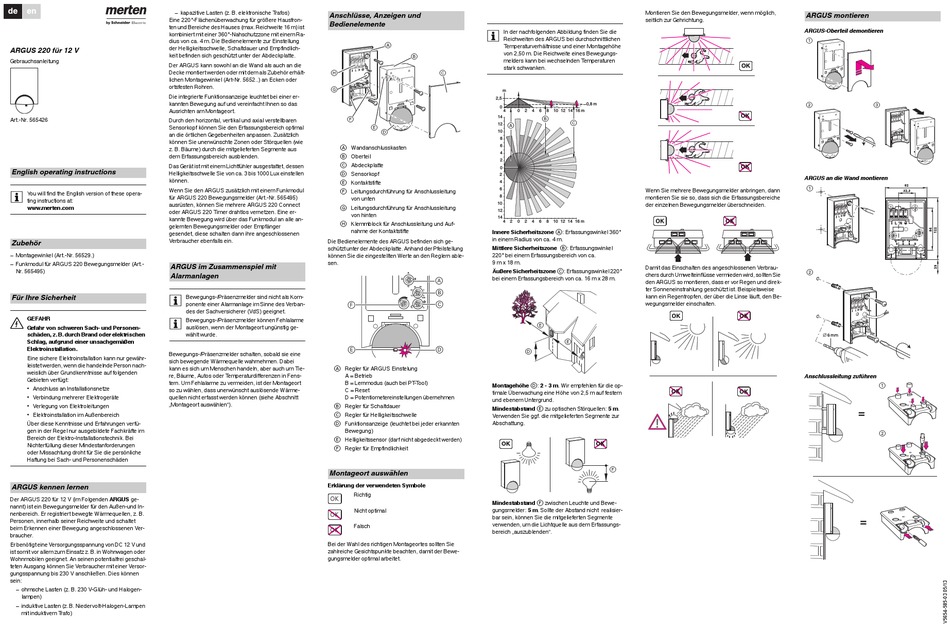

merten 565426 Gebrauchsanleitung

© Merten 2009V5654-585-0305/13
de en – kapazitive Lasten (z. B. elektronische Trafos)
Eine 220°-Flächenüberwachung für größere Hausfron-
ten und Bereiche des Hauses (max. Reichweite 16 m) ist
kombiniert mit einer 360°-Nahschutzzone mit einem Ra-
dius von ca. 4 m. Die Bedienelemente zur Einstellung
der Helligkeitsschwelle, Schaltdauer und Empfindlich-
ARGUS 220 für 12 V
keit befinden sich geschützt unter der Abdeckplatte.
Gebrauchsanleitung
Der ARGUS kann sowohl an die Wand als auch an die
Decke montiert werden oder mit dem als Zubehör erhält-
lichen Montagewinkel (Art-Nr. 5652..) an Ecken oder
ortsfesten Rohren.
Die integrierte Funktionsanzeige leuchtet bei einer er-
kannten Bewegung auf und vereinfacht Ihnen so das
Ausrichten am Montageort.
Art.-Nr. 565426
Durch den horizontal, vertikal und axial verstellbaren
Sensorkopf können Sie den Erfassungsbereich optimal
an die örtlichen Gegebenheiten anpassen. Zusätzlich
können Sie unerwünschte Zonen oder Störquellen (wie
z. B. Bäume) durch die mitgelieferten Segmente aus
dem Erfassungsbereich ausblenden.
Das Gerät ist mit einem Lichtfühler ausgestattet, dessen
English operating instructions
Helligkeitsschwelle Sie von ca. 3 bis 1000 Lux einstellen
können.
Wenn Sie den ARGUS zusätzlich mit einem Funkmodul
You will find the English version of these opera-
|
für ARGUS 220 Bewegungsmelder (Art.-Nr. 565495)
ting instructions at:
ausrüsten, können Sie mehrere ARGUS 220 Connect
www.merten.com
oder ARGUS 220 Timer drahtlos vernetzen. Eine er-
kannte Bewegung wird über das Funkmodul an alle an-
gelernten Bewegungsmelder oder Empfänger
gesendet, diese schalten dann ihre angeschlossenen
Verbraucher ebenfalls ein.
Zubehör
– Montagewinkel (Art.-Nr. 56529.)
– Funkmodul für ARGUS 220 Bewegungsmelder (Art.-
ARGUS im Zusammenspiel mit
Nr. 565495)
Alarmanlagen
Für Ihre Sicherheit
Bewegungs-/Präsenzmelder sind nicht als Kom-
|
ponente einer Alarmanlage im Sinne des Verban-
des der Sachversicherer (VdS) geeignet.
¼ GEFAHR
Bewegungs-/Präsenzmelder können Fehlalarme
|
Gefahr von schweren Sach- und Personen- auslösen, wenn der Montageort ungünstig ge-
schäden, z. B. durch Brand oder elektrischen wählt wurde.
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
Bewegungs-/Präsenzmelder schalten, sobald sie eine
Eine sichere Elektroinstallation kann nur gewähr-
sich bewegende Wärmequelle wahrnehmen. Dabei
leistet werden, wenn die handelnde Person nach-
kann es sich um Menschen handeln, aber auch um Tie-
weislich über Grundkenntnisse auf folgenden
re, Bäume, Autos oder Temperaturdifferenzen in Fens-
Gebieten verfügt:
tern. Um Fehlalarme zu vermeiden, ist der Montageort
• Anschluss an Installationsnetze
so zu wählen, dass unerwünscht auslösende Wärme-
• Verbindung mehrerer Elektrogeräte quellen nicht erfasst werden können (siehe Abschnitt
„Montageort auswählen").
• Verlegung von Elektroleitungen
• Elektroinstallation im Außenbereich
Über diese Kenntnisse und Erfahrungen verfü-
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
Haftung bei Sach- und Personenschäden
ARGUS kennen lernen
Der ARGUS 220 für 12 V (im Folgenden ARGUS ge-
nannt) ist ein Bewegungsmelder für den Außen-und In-
nenbereich. Er registriert bewegte Wärmequellen, z. B.
Personen, innerhalb seiner Reichweite und schaltet
beim Erkennen einer Bewegung angeschlossenen Ver-
braucher.
Er benötigt eine Versorgungsspannung von DC 12 V und
ist somit vor allem zum Einsatz z. B. in Wohnwagen oder
Wohnmobilen geeignet. An seinen potentialfrei geschal-
teten Ausgang können Sie Verbraucher mit einer Versor-
gungsspannung bis 230 V anschließen. Dies können
sein:
– ohmsche Lasten (z. B. 230 V-Glüh- und Halogen-
lampen)
– induktive Lasten (z. B. Niedervolt-Halogen-Lampen
mit induktivem Trafo)
Anschlüsse, Anzeigen und
Bedienelemente
In der nachfolgenden Abbildung finden Sie die
|
Reichweiten des ARGUS bei durchschnittlichen
A Temperaturverhältnisse und einer Montagehöhe
von 2,50 m. Die Reichweite eines Bewegungs-
B
melders kann bei wechselnden Temperaturen
stark schwanken.
C
H
G
m
2,5
0
4
14
F
12
A
E
10
D
8
A Wandanschlusskasten 6
4
B Oberteil
2
C Abdeckplatte
0
D Sensorkopf
2
E Kontaktstifte
4
6
F Leitungsdurchführung für Anschlussleitung
8
von unten
10
G Leitungsdurchführung für Anschlussleitung
12
von hinten
14
H Klemmblock für Anschlussleitung und Auf- 4
nahme der Kontaktstifte
Innere Sicherheitszone A: Erfassungswinkel 360°
in einem Radius von ca. 4 m.
Die Bedienelemente des ARGUS befinden sich ge-
schützt unter der Abdeckplatte. Anhand der Pfeilstellung Mittlere Sicherheitszone B: Erfassungswinkel
können Sie die eingestellten Werte an den Reglern able- 220° bei einem Erfassungsbereich von ca.
9 m x 18 m.
sen.
Äußere Sicherheitszone C: Erfassungswinkel 220°
A
bei einem Erfassungsbereich von ca. 16 m x 28 m.
A
D B
C
B
F C
E D
A Regler für ARGUS Einstelung
A = Betrieb
B = Lernmodus (auch bei PT-Tool)
Montagehöhe D: 2 - 3 m. Wir empfehlen für die op-
C = Reset
timale Überwachung eine Höhe von 2,5 m auf festem
D = Potentiometereinstellungen übernehmen
und ebenem Untergrund.
B Regler für Schaltdauer
Mindestabstand E zu optischen Störquellen: 5 m.
C Regler für Helligkeitsschwelle
Verwenden Sie ggf. die mitgelieferten Segmente zur
D Funktionsanzeige (leuchtet bei jeder erkannten Abschattung.
Bewegung)
E Helligkeitssensor (darf nicht abgedeckt werden)
OK
F Regler für Empfindlichkeit
Montageort auswählen
Erklärung der verwendeten Symbole
Richtig
Mindestabstand F zwischen Leuchte und Bewe-
gungsmelder: 5 m. Sollte der Abstand nicht realisier-
Nicht optimal
bar sein, können Sie die mitgelieferten Segmente
verwenden, um die Lichtquelle aus dem Erfassungs-
Falsch
bereich „auszublenden".
Bei der Wahl des richtigen Montageortes sollten Sie
zahlreiche Gesichtspunkte beachten, damit der Bewe-
gungsmelder optimal arbeitet.
Montieren Sie den Bewegungsmelder, wenn möglich,
seitlich zur Gehrichtung.
0,8 m
0 2 4 6 8 10 12 14 16 m
B
C
Wenn Sie mehrere Bewegungsmelder anbringen, dann
montieren Sie sie so, dass sich die Erfassungsbereiche
der einzelnen Bewegungsmelder überschneiden.
2 0 2 4 6 8 10 12 14 16 m
Damit das Einschalten des angeschlossenen Verbrau-
chers durch Umwelteinflüsse vermieden wird, sollten Sie
den ARGUS so montieren, dass er vor Regen und direk-
ter Sonneneinstrahlung geschützt ist. Beispielsweise
kann ein Regentropfen, der über die Linse läuft, den Be-
wegungsmelder einschalten.
E
E
D
OK
F
ARGUS montieren
ARGUS-Oberteil demontieren
1
OK
2 3
OK
OK
ARGUS an die Wand montieren
1
2
Anschlussleitung zuführen
1
=
2
=
