INFORMATIONEN ZUM ANSCHLUSS AN DAS
STROMNETZ
Der Anschluß sollte mit einem dreipoligen Kabel erfolgen wobei der
Leitungsquerschnitt so gewählt sein muß, daß die Leitungsimpedanz 0.4
Ohm nicht überschreitet. Das vermindert einerseits unnötige Energie-
verluste in der Leitung und sichert andererseits einen störungsfreien
Betrieb der Impedanzüberwachung (ENS).
Folgende Leitungsquerschnitte dürfen nicht unterschritten werden:
Leitungslänge
Verteiler - Wechselrichter
bis 7 m
bis 15 m
bis 30m
Tab.2
Verhältnis von Leitungslänge zu Leitungsquerschnitt
Achtung! Nulleiter und Phase sind über einen Sicherungsauto-
maten (12 bzw. 16 Ampere) an den Wechselrichter anzuschlie-
ßen.
ANLAGEN MIT MEHREREN WECHSELRICHTERN
Prinzipiell ist es problemlos möglich mehrere Wechselrichter parallel an
eine Phase anzuschließen. Um eine symetrische Einspeisung zu ge-
währleisten empfehlen wir, mehrere Wechselrichter gleichmäßig auf die
3 Phasen anzuschließen.
Wenden Sie sich im Zweifelsfall bei technischen Fragen an Ihren Fach-
händler.
vorgeschriebener
Leitungsquerschnitt
mind. 1.5 mm²
mind. 2.5 mm²
mind. 4 mm²
SPANNUNGSEBENEN BEI SUNRISE MICRO / MINI /
MIDI PLUS / MAXI KONFIGURIEREN
Die Wechselrichter Sunrise micro, Sunrise mini, Sunrise midi plus und
Sunrise maxi sind werksmäßig für den Betrieb an Solargeneratoren mit
einer Leerlaufspannung > 220 V eingestellt (entspricht mehr als 10
Standardmodulen in Serie).
Betreiben Sie diese Typen an Generatoren geringerer Spannungsebene
(8-10 Standardmodule) müssen Sie die nachfolgend beschriebene Än-
derung vornehmen:
- Schrauben für den Gehäusemantel an der Unterseite entfernen
- Gehäuseabdeckung ~ 2cm nach oben schieben und vorsichtig nach
vorne abnehmen. Jumper J1 auf der Hauptplatine (siehe Abb.3) ent-
fernen
Hinweis! Beim Abnehmen der Gehäuseabdeckung am Sunrise mit
Display ist das LCD-Flachbandkabel vorsichtig von der Platine zu lösen.
- Sunrise mit Display: Flachbandkabel wieder mit Stecker der Haupt-
platine verbinden
- Gehäusemantel wieder anbringen
Hinweis! Gehäusemantel mit zuvor entfernten Original-Schrauben wie-
der montieren, um den Erdungsübergang zu gewährleisten !

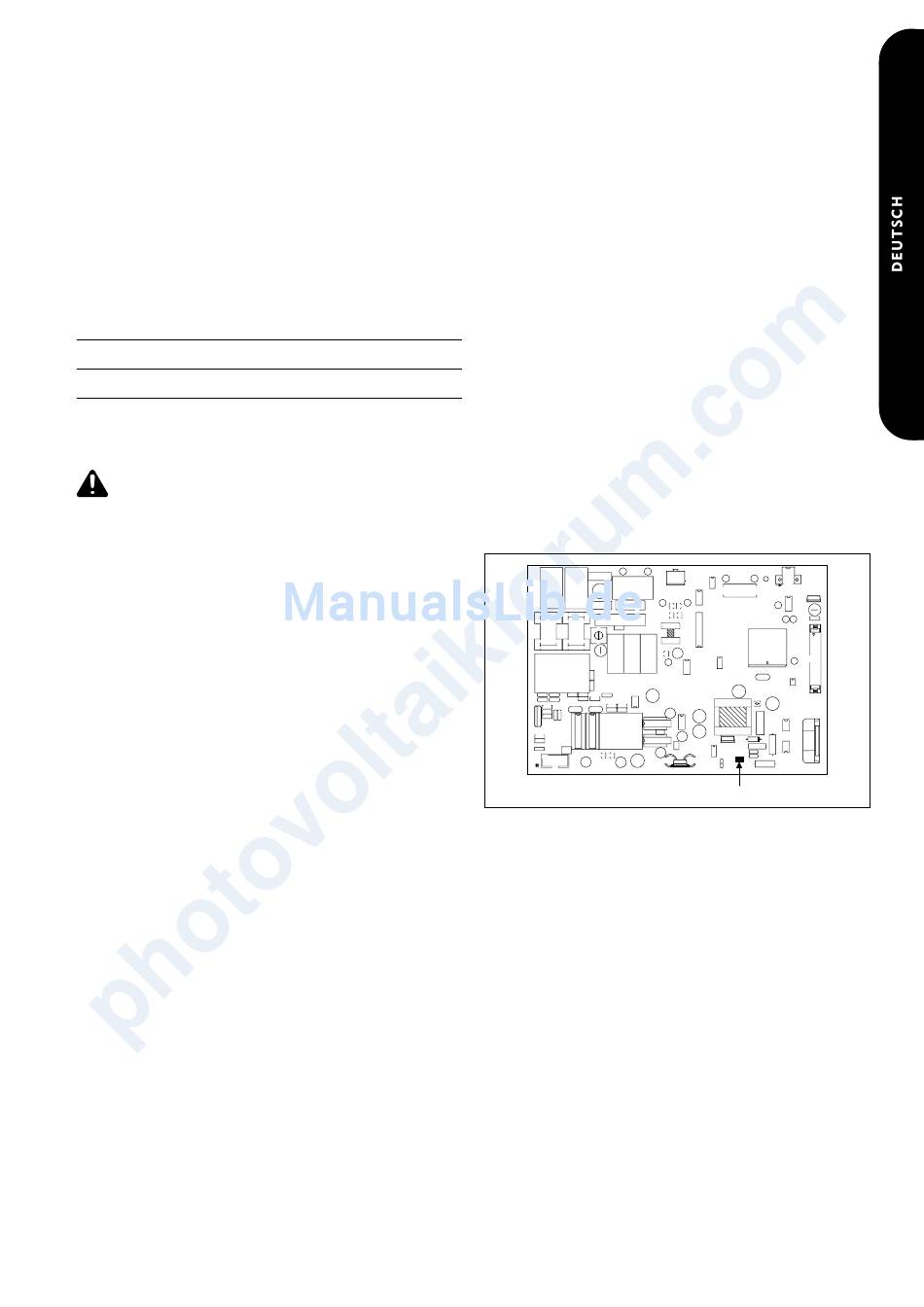

Abb.3
Position des Jumpers auf der Hauptplatine
7
Jumper J1
