SUNRISE MIT DISPLAY

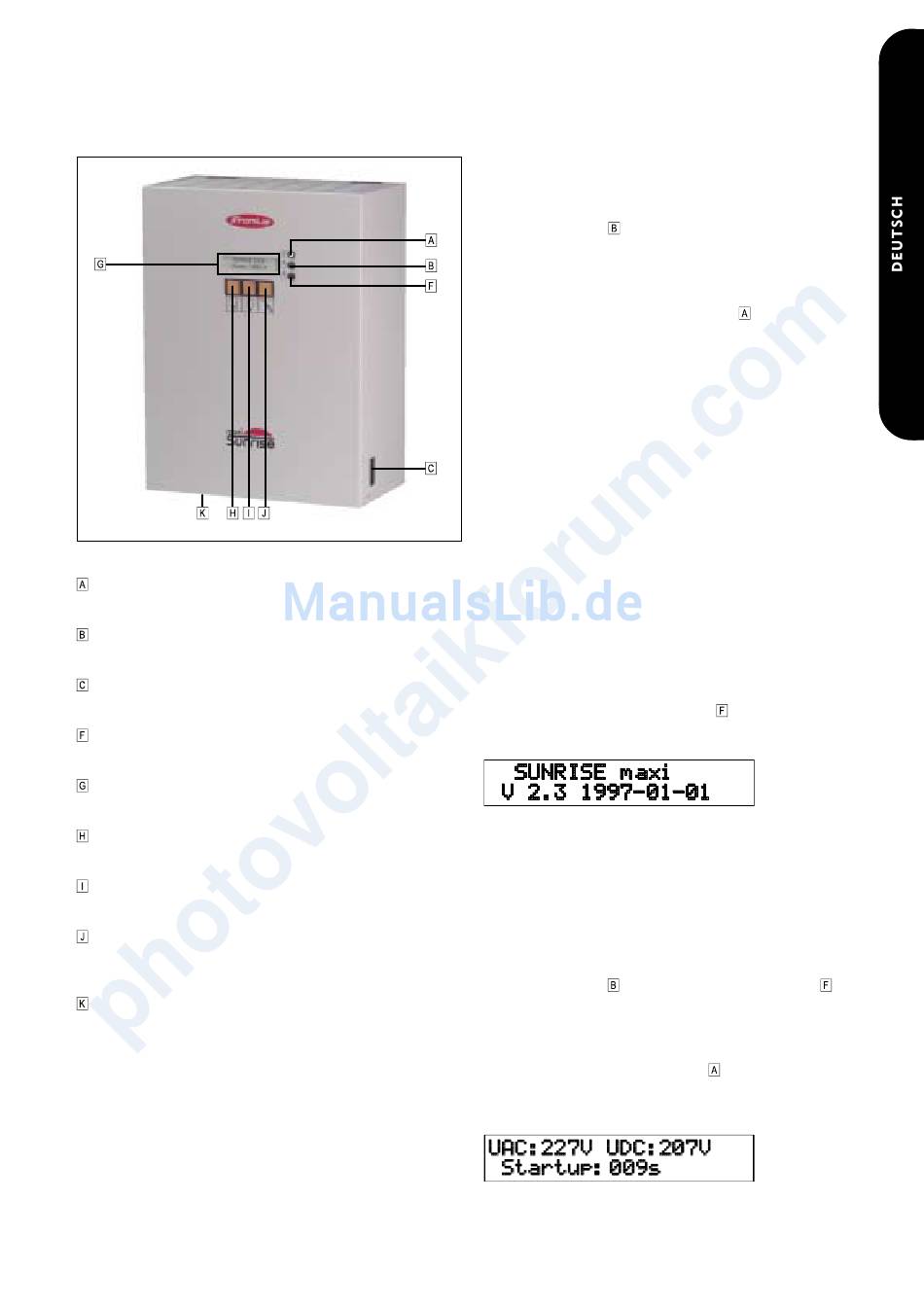

Abb.9 Sunrise mit Display (im Bild: maxi)
Anzeige "Einspeisung"
Wechselrichter liefert Energie ins Netz
Anzeige "StandBy"
StandBy-Modus bzw. Start- und Kontrollphase des Wechselrichters
Schnittstelle RS 232
Zur Datenübertragung zum Datenlogger
Anzeige "Störung"
Netzausfall oder Störung
Multifunktionsdisplay
Zur Anzeige diverser Parameter
Taste "Blättern"
Angezeigte Parameter wechseln
Taste "Beleuchtung"
Displaybeleuchtung ein- bzw. ausschalten
Taste "StandBy"
Zum Unterbrechen der Einspeisung bzw. zum Wechsel in den Stand
By-Modus und das Setup-Menü
Netzklemme Sunrise (im Geräteinneren, siehe Abb. 5 bzw. Abb.7)

INBETRIEBNAHME

SUNRISE OHNE DISPLAY

Vorgehensweise
- Gleichstrom-Freischalter schließen
- Leitungsschutzschalter schließen und somit Wechselrichter mit dem
Stromnetz verbinden
- Anzeige "StandBy" leuchtet
Der Wechselrichter startet mit einer Start- und Kontrollphase von ca. 20
Sekunden, in der Netzspannung, -frequenz und -impedanz überprüft
werden. Danach beginnt der Wechselrichter mit der Einspeisung von
Energie in das Netz (Anzeige "Einspeisung"
Lichtverhältnisse ausreichend sind.
Bei trüben Lichtverhältnissen sowie Dämmerung findet keine Einspei-
sung statt und der Wechselrichter verbleibt für diesen Zeitraum in der
Start- und Kontrollphase. Hat der Wechselrichter mit dem Einspeisebe-
trieb begonnen, verbleibt er in dieser Phase, bis die Solarspannung für
eine Energieerzeugung nicht mehr ausreicht.
Hinweis! Leuchtet die Anzeige bei normalen Lichtverhältnissen nicht,
prüfen Sie nochmals die Polarität der DC- und AC-Anschlüsse. Bei
Verpolung sofort abschalten und Verkabelung ordnungsgemäß vorneh-
men.
Bei ordnungsgemäßer Polung kann es sein, daß der Jumper J1 nicht
entfernt wurde, aber Ihre Anlage aus Strängen von 8-10 Modulen
aufgebaut ist (nicht für sunrise midi).
SUNRISE MIT DISPLAY
Vorgehensweise
- Gleichstrom-Freischalter schließen
Bei ausreichenden Lichtverhältnissen erscheint am Display die Ken-
nung des Wechselrichters. Da noch keine Verbindung zum Netz
besteht leuchtet die Anzeige "Störung"
Kennung des Wechselrichters
Hinweis! Leuchtet die Anzeige bei normalen Lichtverhältnissen nicht,
prüfen Sie nochmals die Polarität der DC-Anschlüsse. Bei Verpolung
sofort abschalten und Verkabelung ordnungsgemäß vornehmen.
Bei ordnungsgemäßer Polung kann es sein, daß der Jumper J1 nicht
entfernt wurde, aber Ihre Anlage aus Strängen von 8-10 Modulen
aufgebaut ist.
- Leitungsschutzschalter schließen und somit Wechselrichter mit dem
Stromnetz verbinden
Anzeige "StandBy" leuchtet, Anzeige "Störung erlischt"
Der Wechselrichter startet mit einer Start- und Kontrollphase von ca. 20
sec. in der Netzspannung, -frequenz und -impedanz überprüft werden.
Danach beginnt der Wechselrichter mit der Einspeisung von Energie in
das Netz (Anzeige "Einspeisung" leuchtet ), sofern die Lichtverhältnis-
se ausreichend sind.
Kontrolle von Solar- ,Netzspannung und Netzfrequenz
11
