2.5 Terminales de entrada de medida

Las mediciones se realizan con ayuda de dos cables de medida que se suministran con el
instrumento y se conectan a los terminales de entrada 1, 2, 3 y 4, como se indica en la
sección 3.1.

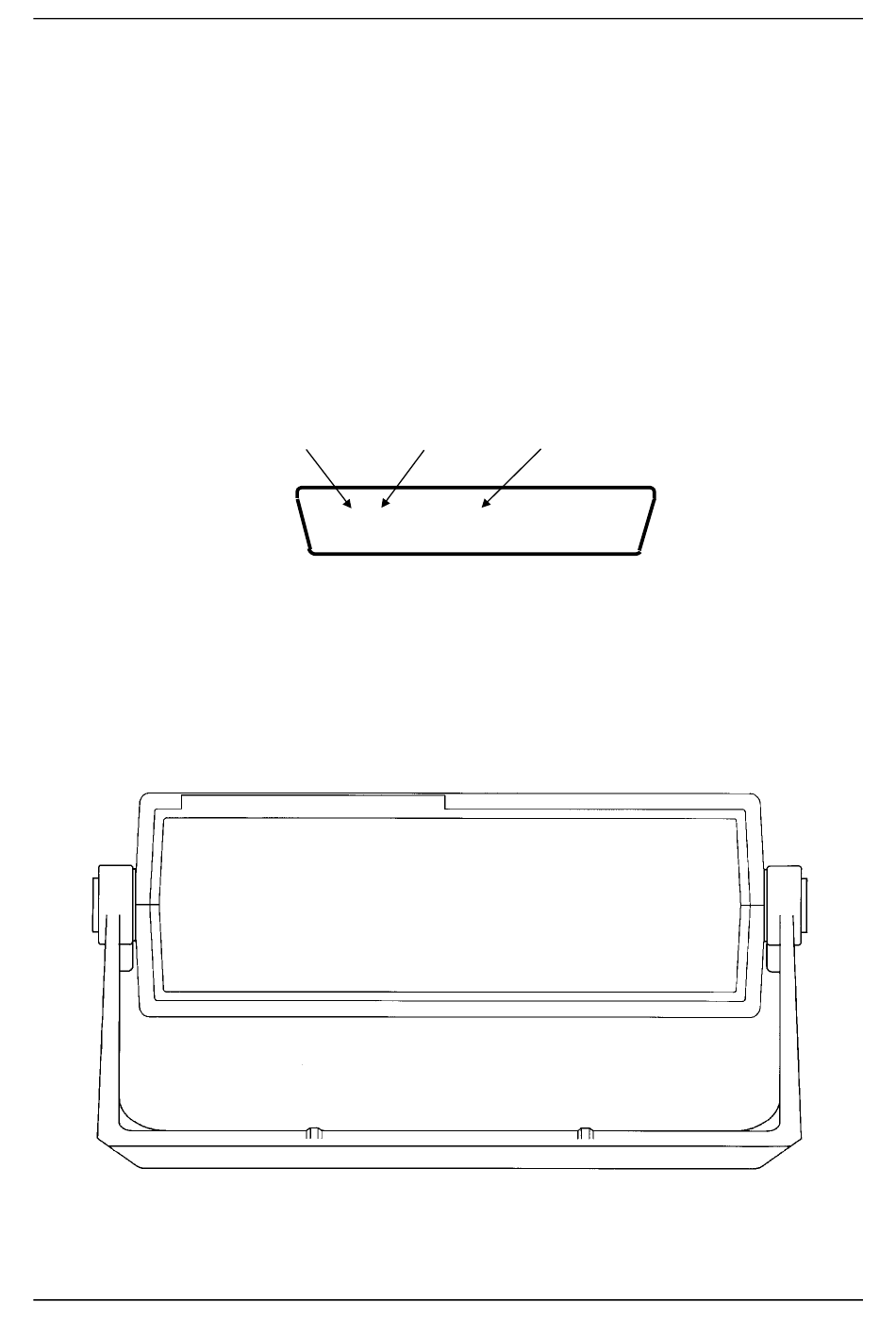

2.6 Connectador RS232

Este aparato dispone de un enlace serie galvánicamente aislada que permite :
- configurar al polímetro (uso del software SX-ASYC2)
- leer los datos medidos o imprimirlos
- calibrar de nuevo el polímetro sin desmontarlo.
El conectador Sub-D 25 puntos está detrás del aparato.

2.7 Soporte

- Apoyar según las flechas para desbloquear el asa.
- Buscar la inclinatión deseada al girar el asa alrededor del eje.
- Aflojar para bloquear el asa.
→
Polímetro de sobremesa
T x D R x D
• • • • • • • • • • • • •
• • • • • • • • • • • •
