DITEC PasM24T Benutzerhandbuch Seite 28

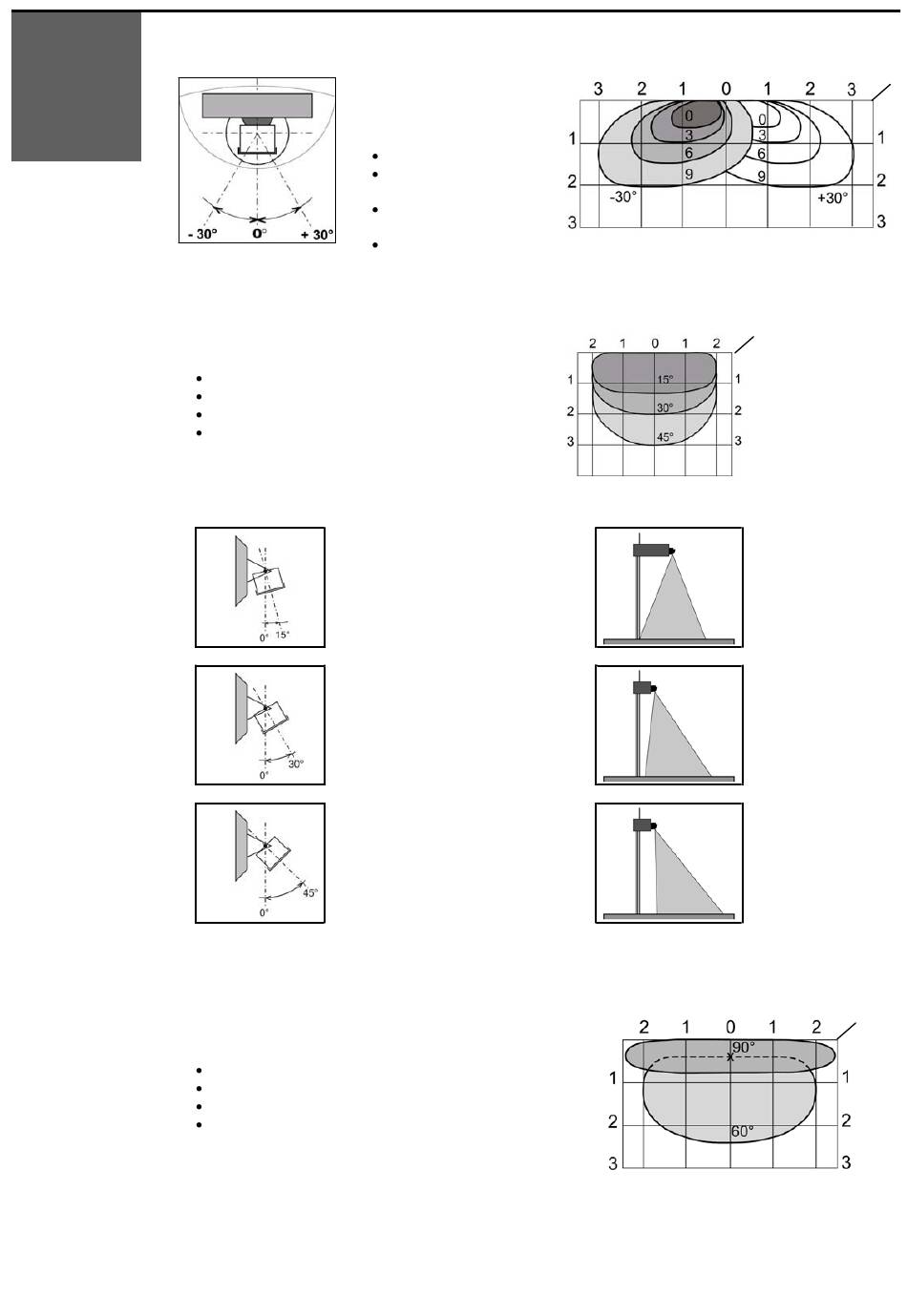

D. DIE LAGE DES ERFASSUNGSBEREICHES WIRD BESTIMMT DURCH DEN SEITLICHEN WINKEL DER ANTENNE
EINSTELLUNG
DES
ERFASSUNGS-
FELDES
E. DIE TIEFE DES ERFASSUNGSBEREICHES WIRD BESTIMMT DURCH DEN VERTIKALEN WINKEL DER ANTENNE
Nebenstehende Grafik illustriert das Erfassungsfeld gemäss
folgenden Einstellungen:
3-Elemente-Antenne
Empfindlichkeit : 9
Richtungsunempfindlicher Modus
Einbauhöhe : 2.2m
Um ein Feld so nah wie möglich vor
der Tür zu erhalten, wählen Sie
einen möglichst kleinen Antennen-
Winkel (0° bis 15°).
Um ein Feld nah vor der Tür zu
erhalten, wählen Sie einen Antennen-
Winkel von ca. 30°.
Um ein Feld entfernt von der Tür zu
erhalten, wählen Sie einen
Antennen-Winkel von ca. 45°.
BEI DECKENMONTAGE:
Nebenstehende Grafik illustriert das Erfassungsfeld gemäss
folgenden Einstellungen:
3-Elemente-Antenne
Empfindlichkeit : 9
Richtungsunempfindlicher Modus
Einbauhöhe : 2.2m
Nebenstehende Grafik illustriert
das Erfassungsfeld gemäss
folgenden Einstellungen:
3-Elemente-Antenne
Richtungsunempfindlicher
Modus
Seitlicher Winkel
der Antenne: +30° ; -30°
Einbauhöhe : 2.2m
m
m
m
m
Anwendungsbeispiel :
breiter Türantrieb
Anwendungsbeispiel :
normaler Türantrieb
Anwendungsbeispiel :
normaler Türantrieb
(mit totem Bereich)
m
m
4/8
