SN 5 S, SN 10 S, SN 15 S eltronom
Deutsch
Offene (drucklose) Warmwasserspeicher
Gebrauchs- und Montageanweisung
English
Non-pressure water storage heaters
Operating and installation instructions
Français
Chauffe-eau à écoulement libre
Notice de d´utilisation et montage
Nederlands
Drukloze boiler met vrije uitloop
Handleiding voor bedrijf en montage

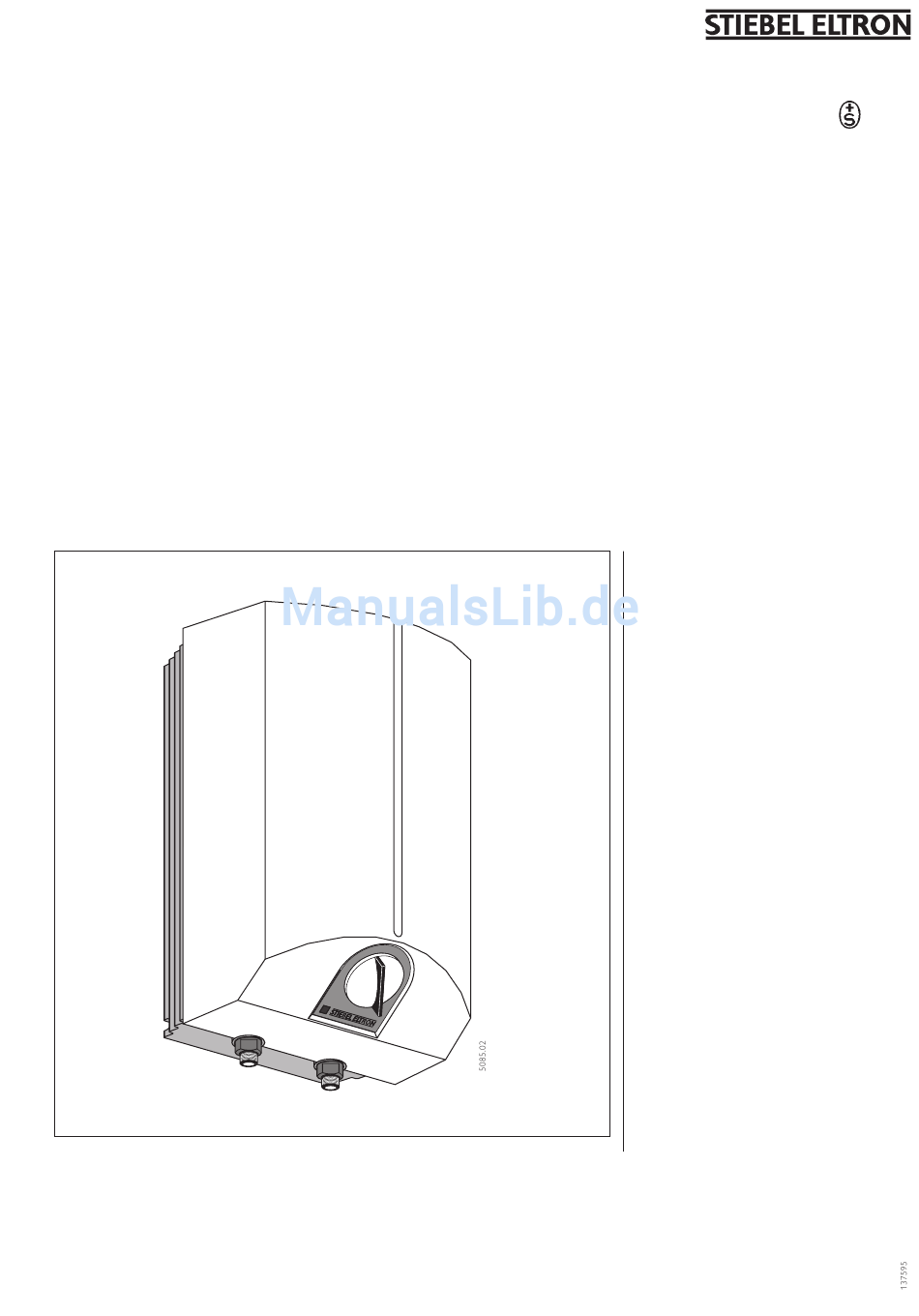

Abb. 1/Fig. 1/Afb. 1
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que
par un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
Technik zum Wohlfühlen
®
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . 4
Montageanweisung . . . . . . . . . . . . . . . . . . . . 6
Umwelt/Recycling . . . . . . . . . . . . . . . . . . . . . 12
Kundendienst/Garantie . . . . . . . . . . . . . . . . 13
Montageschablone SN 5 S . . . . . . . . . . 14/15
English
Operating instrutions . . . . . . . . . . . . . . . . . . . 3
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . 5
Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Environment and recycling . . . . . . . . . . . . . . 5
Installation instructions . . . . . . . . . . . . . . . . . 7
Template SN 5 S . . . . . . . . . . . . . . . . . . 14/15
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . 3
Caractéristiques techniques . . . . . . . . . . . . . 5
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Environnement et recyclage . . . . . . . . . . . . . 5
Instructions de montage . . . . . . . . . . . . . . . . 7
Matrice SN 5 S . . . . . . . . . . . . . . . . . . . . 14/15
Nederlands
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . 3
Technische gegevens . . . . . . . . . . . . . . . . . . . 5
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Milieu en recycling . . . . . . . . . . . . . . . . . . . . . 5
Montage-aanwijzing . . . . . . . . . . . . . . . . . . . . 7
Montageschabloon SN 5 S . . . . . . . . . . 14/15
SM 6
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für STIEBEL ELTRON SN 5 S eltronom
Inhaltszusammenfassung für STIEBEL ELTRON SN 5 S eltronom
-
Seite 1: Inhaltsverzeichnis
Technik zum Wohlfühlen SN 5 S, SN 10 S, SN 15 S eltronom ® Deutsch SM 6 Offene (drucklose) Warmwasserspeicher Gebrauchs- und Montageanweisung English Non-pressure water storage heaters Operating and installation instructions Français Chauffe-eau à écoulement libre Notice de d´utilisation et montage Nederlands Drukloze boiler met vrije uitloop Handleiding voor bedrijf en montage... -
Seite 2: Gebrauchsanweisung
Deutsch Gebrauchsanweisung 40 min SN 15 S 2 kW für den Benutzer und Fachmann 35 min Beschreibung 30 min Der offene (drucklose) Warmwasserspeicher SN 10 S 2 kW 25 min SN 15 S 3,3 kW hält ständig den Wasserinhalt mit der 20 min vorgewählten Temperatur bereit. -
Seite 3: Care And Maintenance
English Français Nederlands Operating instructions Mode d’emploi Gebruiksaanwijzing for the operator and for the professional à l’usage de l’utilisateur et de l’installateur voor gebruiker en installateur Description Description Beschrijving The open (non-pressurized) water heater Le chauffe-eau à écoulement libre (sans De open (drukloze) boiler houdt zijn pression) maintient la quantité... -
Seite 4: Technische Daten
Deutsch Technische Daten 1 Temperatur-Wählknopf 2 Signallampe 3 Kaltwasseranschluss (blau) 4 Warmwasseranschluss (rot) 5 Anschlussleitung (500 mm lang) 6 Aufhängeleiste 7 Heizflansch 100 mm SN 5 S SN 10 S SN 15 S Inhalt Maße a mm 230 b mm 263 d mm 140 e mm 303 h mm 422... -
Seite 5: Technical Data
La garantie est à faire valoir dans le pays où U dient zich te wenden tot de vestiging van l’appareil a été acheté. A cette fin, il faut Stiebel Eltron of de importeur hiervan in het The installation, electrical connection prendre contact avec la filiale Stiebel Eltron betreffende land. -
Seite 6: Deutsch Sm
Deutsch Montageanweisung für den Fachmann Montage und Wasseranschluss Achten Sie darauf, dass keine Zubehörteile in der Verpackung zurückbleiben. Verwenden Sie die beigefügte Montage- schablone. Wird dieses Gerät dem Wasser- druck der Anschlussstelle ausgesetzt, kann der Behälter undicht werden und Wasserschäden verursachen. ! Montieren Sie den Speicher senkrecht, Abb. -
Seite 7: Installation Instructions
(see also description fittings): probleemloos functioneren van de boiler bij une robinetterie Stiebel Eltron pour chauffe- 5 l/min at SN 5 S gebruik van open kranen van Stiebel Eltron eau à écoulement libre (fig. 8). 10 l/min at SN 10 S (afb. 8). -
Seite 8: Elektroanschluss
Deutsch Elektroanschluss 2 kW 3,3 kW Beachten Sie die VDE-Bestimmungen 0100, die Vorschriften Ihres Elektrizitäts- versorgungs-Unternehmens und das Leistungsschild. Schaltplan (Abb. 9) 1 Schutzleiteranschluss 2 Signallampe 3 Temperaturregler 4 Temperaturbegrenzer mit Reset-Funktion 5 Heizkörper 6 Temperaturbegrenzer * Spannung- und Leistungsangaben: siehe Leistungsschild Die Anschlussleitung kann in das vorgesehende Leitungsdepot (Abb. -
Seite 9: Temperature Limitation
English Français Nederlands Raccordement électrique Electrical connection Elektrische aansluiting Se conformer aux prescriptions des normes Please observe national standards, the Neem de NEN 1010, de voorschriften van regulations of your local electricity supply en vigueur et aux indications de la plaque uw elektriciteitsbedrijf en die op het company as well as data the rating label. -
Seite 10: Wartung
Deutsch Wartung " Bei allen Arbeiten: ! Gerät elektrisch vom Netz trennen. ! Kaltwasserzulauf an der Einstellschraube der Armatur absperren, Zweigriffarmatur Kalt- und Warmwasser öffnen oder bei Einhandmischer Hebel in Mittelstellung öffnen. ! Kalt- und Warmwasseranschluss vom Gerät lösen, Gerät abnehmen und auf den Tisch legen. -
Seite 11: Faults To Be Cleared By An Approved Professional
English Français Nederlands Maintenance Entretien Onderhoud Applicable to all maintenance work: Pour toute intervention: Bij werkzaamheden altijd: ! Disconnect unit from the mains circuit. ! Mettre l’appareil hors tension. ! Eerst de boiler loskoppelen van het ! Shut off cold water inlet at the ! Fermer l’arrivée d’eau froide en agissant stroomnet. -
Seite 12: Umwelt Und Recycling
Schutz unserer Umwelt noch bei der Entwicklung und Fertigung un- Bitte helfen Sie, unsere Umwelt zu schützen, ermöglicht Stiebel Eltron mit einem Rück- serer Produkte. und überlassen Sie die Verpackung dem nahmesystem über das Fachhandwerk und dem Die Umweltverträglichkeit der eingesetzten... -
Seite 13: Kundendienst Und Garantie
Im Garantiefall entscheidet Garantiefrist durch diese Leistungen für das Rufen Sie uns einfach unter nachfolgender allein Stiebel Eltron, auf welche Art der Scha- Gerät oder für etwaige eingebaute Ersatzteile Service-Nummer an: den behoben werden soll. Es steht Stiebel in Gang gesetzt. -
Seite 14: Montageschablone Sn 5 S
303 mm... - Seite 15 422 mm...
-
