SN 5 S, SN 10 S, SN 15 S eltronom
Deutsch
Offene (drucklose) Warmwasserspeicher
Gebrauchs- und Montageanweisung
English
Non-pressure water storage heaters
Operating and installation instructions
Français
Chauffe-eau à écoulement libre
Notice de d´utilisation et montage
Nederlands
Drukloze boiler met vrije uitloop
Handleiding voor bedrijf en montage
Abb. 1/Fig. 1/Afb. 1
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que
par un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
Technik zum Wohlfühlen
®
Kundendienst/Garantie
English
Français
Mode d'emploi
Nederlands
Gebruiksaanwijzing
Garantie
SM 6
2
4
6
12
12/13
3
5
7
15
15
3
5
7
15
15
3
5
7
15
15
Werbung
Inhaltsverzeichnis

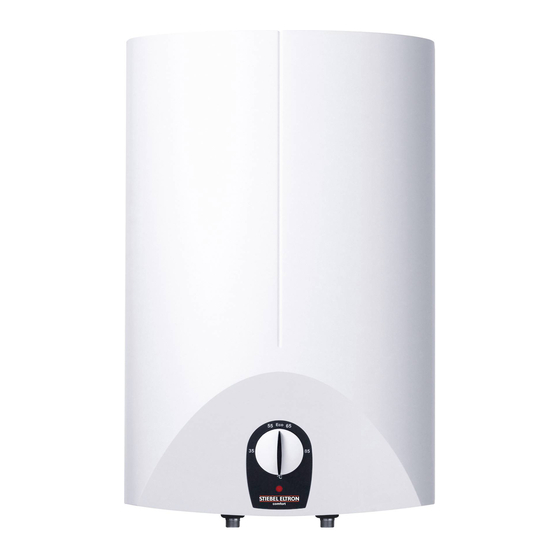

Verwandte Anleitungen für STIEBEL ELTRON SN 5 S
Inhaltszusammenfassung für STIEBEL ELTRON SN 5 S
-
Seite 1: Inhaltsverzeichnis

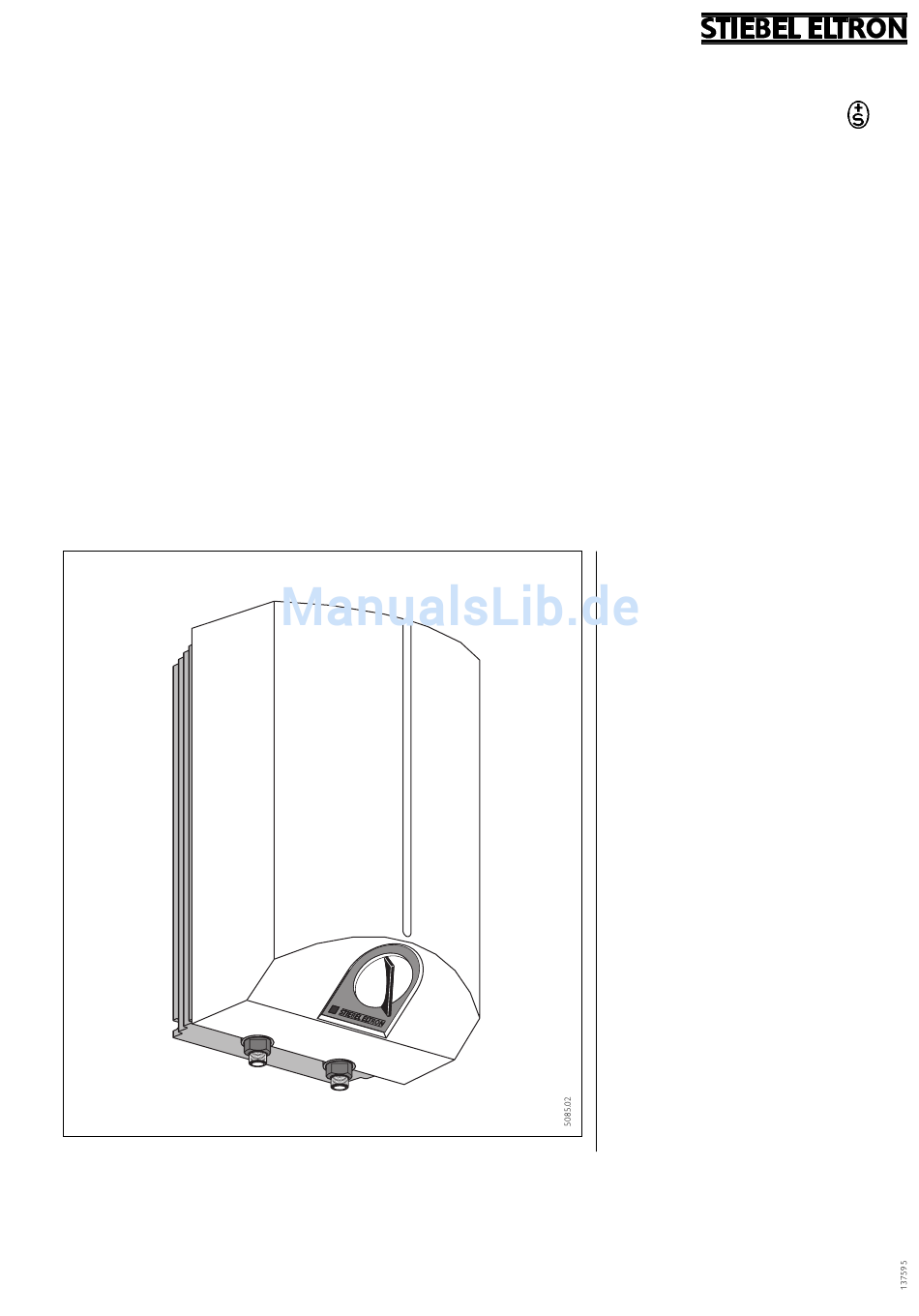

Technik zum Wohlfühlen ® SN 5 S, SN 10 S, SN 15 S eltronom Deutsch SM 6 Offene (drucklose) Warmwasserspeicher Gebrauchs- und Montageanweisung English Non-pressure water storage heaters Operating and installation instructions Français Chauffe-eau à écoulement libre Notice de d´utilisation et montage... -
