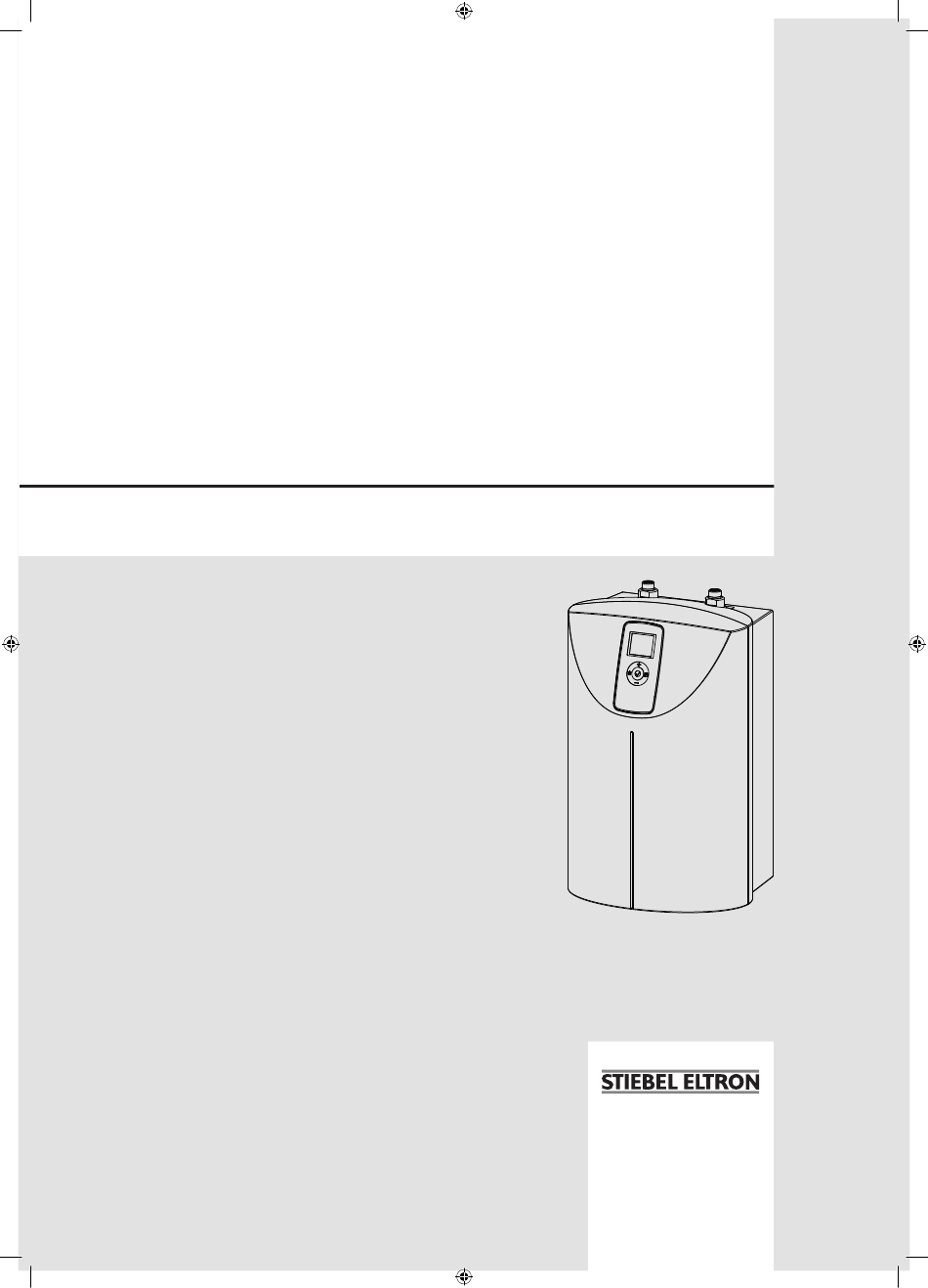

- Seite 1 BEDIENUNG UND INSTALLATION Offener (druckloser) Warmwasser-Kleinspeicher » SNE 5 t ECO 01_SNE_5_t_ECO_de.indd 1 26.10.2017 11:41:14...
-
Seite 2: Inhaltsverzeichnis
Aufheizdiagramm ����������������������������������������������� 13 - Entleeren Sie das Gerät wie in Kapitel „Installati- 15.4 Landesspezifische Zulassungen und Zeugnisse ���������� 13 15.5 Extreme Betriebs- und Störfallbedingungen �������������� 13 on / Wartung / Gerät entleeren“ beschrieben. | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 2 26.10.2017 11:34:47... -
Seite 3: Bedienung
Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.stiebel-eltron.com SNE 5 t ECO| 326747_SNE_5_t_ECO_de_en_xx_xx.indb 3 26.10.2017 11:34:49... -
Seite 4: Allgemeine Sicherheitshinweise
Warmwasserspeicher installiert werden (siehe Kapitel „Installa- tion / Gerätebeschreibung / Zubehör“). thermostop-Funktion Die thermostop-Funktion (thermische Trennung) verhindert eine Erwärmung der Armatur im Standby-Betrieb. 1 Display 2 Bedienfeld 3 rote LED 4 grüne LED | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 4 26.10.2017 11:34:50... -
Seite 5: Einstellungen
Sie Wochentag und Uhrzeit Heizung aktiv: einstellen. Das Gerät heizt, um die eingestellte Soll-Temperatur zu halten. Anzeige Temperatur Parameter editierbar: Der angezeigte Parameter kann mit den Tasten „+“ und „-“ ver- ändert werden. www.stiebel-eltron.com SNE 5 t ECO| 326747_SNE_5_t_ECO_de_en_xx_xx.indb 5 26.10.2017 11:34:57... -
Seite 6: Konfigurationsmenü
Wochentag gelegt. Die Komfortphase wird über Mit- ternacht gehalten und endet am folgenden Wochen- Werkseitig sind diese Phasen wie folgt konfiguriert: tag zum eingestellten Endzeitpunkt. - 08:00 Uhr - 22:00 Uhr: Komfortbetrieb - 22:00 Uhr - 08:00 Uhr: Absenkbetrieb | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 6 26.10.2017 11:34:57... -
Seite 7: Reinigung, Pflege Und Wartung
Über den Parameter P4 können Sie festlegen, ob die Temperatur in Grad Celsius [°C] oder in Grad Fahrenheit [°F] angezeigt wird. Werkseinstellung = [°C]. P5: Zurücksetzen auf Werkseinstellung Durch Aktivieren des Parameters P5 setzen Sie das Gerät in den Auslieferungszustand zurück. www.stiebel-eltron.com SNE 5 t ECO| 326747_SNE_5_t_ECO_de_en_xx_xx.indb 7 26.10.2017 11:34:57... -
Seite 8: Installation
Für die offene Betriebsweise sind die folgenden Armaturen als Zubehör erhältlich: Temperierarmaturen - WST, WUT Einhebel-Mischarmaturen - MEW, MES, MEWC Sensor-Armaturen - WSH, WSN 8.2.2 Weiteres Zubehör - Sieb für den Anschluss „Kaltwasser Zulauf“ | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 8 26.10.2017 11:34:58... - Seite 9 MONTAgESCHABLONE 326747_SNE_5_t_ECO_de_en_xx_xx.indb 29 26.10.2017 11:35:06...
- Seite 10 326747_SNE_5_t_ECO_de_en_xx_xx.indb 30 26.10.2017 11:35:06...
- Seite 11 407mm 407mm 79 mm 326747_SNE_5_t_ECO_de_en_xx_xx.indb 31 26.10.2017 11:35:06...
- Seite 12 NOTIZEN 326747_SNE_5_t_ECO_de_en_xx_xx.indb 32 26.10.2017 11:35:06...
-
Seite 13: Montage
Beim Festdrehen der Verschraubungen müssen Sie mit der Netzspannung übereinstimmen. einem geeigneten Schraubenschlüssel gegenhalten. f Beachten Sie das Typenschild. Folgende elektrische Anschlussmöglichkeiten sind zulässig: SNE 5 t ECO Anschluss an eine frei zugängliche Schutzkontakt- steckdose mit entsprechendem Stecker Festanschluss an eine Geräteanschlussdose mit Schutzleiter www.stiebel-eltron.com... -
Seite 14: Inbetriebnahme
Fehler werden durch schnelles Blinken der roten LED signalisiert. Im Display erscheint der entsprechende Fehlercode: Fehlercode ursache Behebung Trockengang Siehe Kapitel „Erstinbetriebnah- me / Trockengangerkennung“. Fühlerbruch Prüfen Sie die Fühlerkontakte. Fühlerkurzschluss Tauschen Sie ggf. den Fühler aus. | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 10 26.10.2017 11:35:00... -
Seite 15: Wartung
Behandeln Sie die Behälteroberfläche nicht mit Entkal- kungsmitteln. f Demontieren Sie den Heizflansch. f Entfernen Sie durch vorsichtiges Klopfen den groben Kalk vom Heizkörper. f Tauchen Sie den Heizkörper bis zur Flanschplatte in Entkal- kungsmittel ein. www.stiebel-eltron.com SNE 5 t ECO| 326747_SNE_5_t_ECO_de_en_xx_xx.indb 11 26.10.2017 11:35:02... -
Seite 16: Schutzleiter Prüfen
Wandaufhängung f Legen Sie das Anschlusskabel in die Führung. 14.7 Temperaturfühler im Schutzrohr positionieren f Führen Sie den Temperaturfühler in das Schutzrohr. f Fixieren Sie den Temperaturfühler unter dem Erdungsstecker. | SNE 5 t ECO www.stiebel-eltron.com 326747_SNE_5_t_ECO_de_en_xx_xx.indb 12 26.10.2017 11:35:03... -
Seite 17: Elektroschaltplan
16. Technische Daten 15.2 Elektroschaltplan 1/N/PE ~ 220 - 240 V 16.1 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). SNE 5 t ECO ϑ 236714 Hersteller STIEBEL ELTRON Lastprofil Energieeffizienzklasse Energetischer Wirkungsgrad Jährlicher Stromverbrauch... -
Seite 18: Kundendienst Und Garantie
Feuer, Aufruhr oder ähnliche Ursachen. oder schreiben Sie uns: Über die vorstehend zugesagten Garantieleistungen hinausge- Stiebel Eltron GmbH & Co. KG hend kann der Endkunde nach dieser Garantie keine Ansprüche - Kundendienst - wegen mittelbarer Schäden oder Folgeschäden, die durch das Fürstenberger Straße 77, 37603 Holzminden... -
Seite 19: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. www.stiebel-eltron.com SNE 5 t ECO| 326747_SNE_5_t_ECO_de_en_xx_xx.indb 15 26.10.2017 11:35:05... - Seite 20 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
