16.

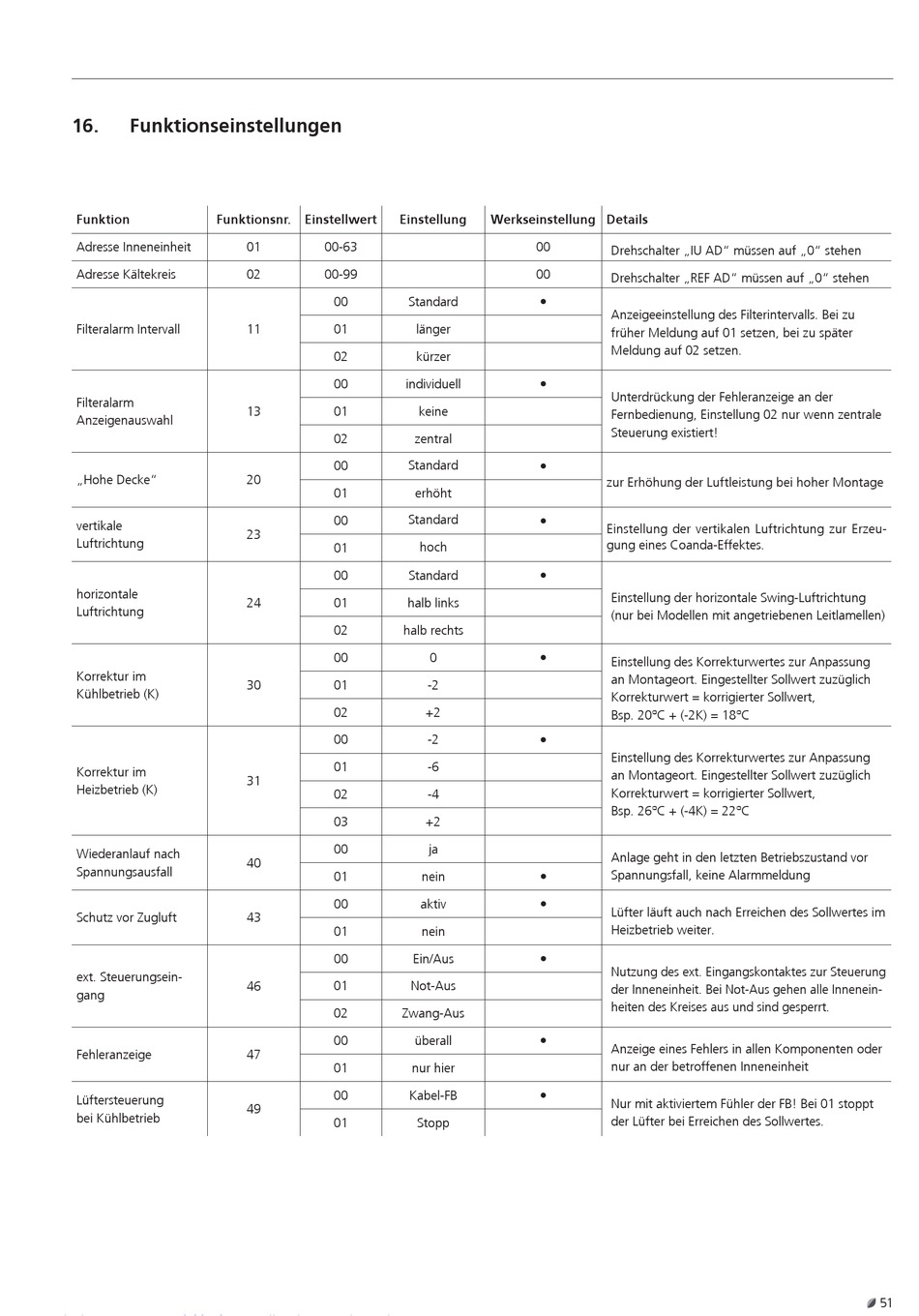

Funktionseinstellungen

Funktion Funktionsnr.
Adresse Inneneinheit
Adresse Kältekreis
Filteralarm Intervall
Filteralarm
Anzeigenauswahl
„Hohe Decke"
vertikale
Luftrichtung
horizontale
Luftrichtung
Korrektur im
Kühlbetrieb (K)
Korrektur im
Heizbetrieb (K)
Wiederanlauf nach
Spannungsausfall
Schutz vor Zugluft
ext. Steuerungsein-
gang
Fehleranzeige
Lüftersteuerung
bei Kühlbetrieb
Einstellwert Einstellung
01 00-63
02 00-99
00 Standard
11 01 länger
02 kürzer
00 individuell
13 01 keine
02 zentral
Standard
00
20
01 erhöht
Standard
00
23
hoch
01
00 Standard
24 01 halb links
02 halb rechts
00
30 01
02
00
01
31
02
03
00
40
01
00
43
01
00 Ein/Aus
01 Not-Aus
46
02 Zwang-Aus
00 überall
47
01 nur hier
00 Kabel-FB
49
01 Stopp
Werkseinstellung Details
00
00





0

-2
+2
-2

-6
-4
+2
ja
nein

aktiv

nein



Drehschalter „IU AD" müssen auf „0" stehen
Drehschalter „REF AD" müssen auf „0" stehen
Anzeigeeinstellung des Filterintervalls. Bei zu
früher Meldung auf 01 setzen, bei zu später
Meldung auf 02 setzen.
Unterdrückung der Fehleranzeige an der
Fernbedienung, Einstellung 02 nur wenn zentrale
Steuerung existiert!
zur Erhöhung der Luftleistung bei hoher Montage
Einstellung der vertikalen Luftrichtung zur Erzeu-
gung eines Coanda-Effektes.
Einstellung der horizontale Swing-Luftrichtung
(nur bei Modellen mit angetriebenen Leitlamellen)
Einstellung des Korrekturwertes zur Anpassung
an Montageort. Eingestellter Sollwert zuzüglich
Korrekturwert = korrigierter Sollwert,
Bsp. 20°C + (-2K) = 18°C
Einstellung des Korrekturwertes zur Anpassung
an Montageort. Eingestellter Sollwert zuzüglich
Korrekturwert = korrigierter Sollwert,
Bsp. 26°C + (-4K) = 22°C
Anlage geht in den letzten Betriebszustand vor
Spannungsfall, keine Alarmmeldung
Lüfter läuft auch nach Erreichen des Sollwertes im
Heizbetrieb weiter.
Nutzung des ext. Eingangskontaktes zur Steuerung
der Inneneinheit. Bei Not-Aus gehen alle Innenein-
heiten des Kreises aus und sind gesperrt.
Anzeige eines Fehlers in allen Komponenten oder
nur an der betroffenen Inneneinheit
Nur mit aktiviertem Fühler der FB! Bei 01 stoppt
der Lüfter bei Erreichen des Sollwertes.
51
