Parrot MULTICOMM Benutzerhandbuch Seite 45

FIAT

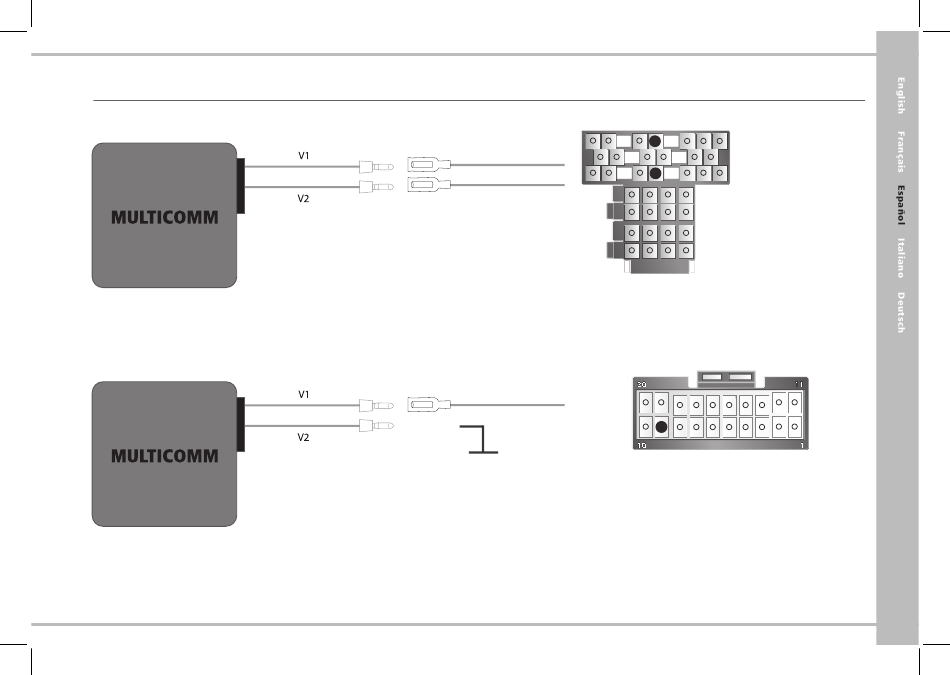

A- Configuración del protocolo de comunicación sobre Multipla (>2006), Ducato (>2006) & Panda (> 2005)
Parrot
• Conectar el hilo púrpura correspondiente a la información resistente V1 sobre la vía 33
• Conectar el hilo blanco correspondiente a la información resistente V2 sobre la vía 20
B- Configuración del protocolo de comunicación sobre FIAT 16
Parrot
Parrot
• Conectar el hilo púrpura correspondiente a la información resistente V1 sobre la vía 9
• Conectar el hilo blanco correspondiente a la información resistente V2 sobre el hilo negro del cablo Parrot
