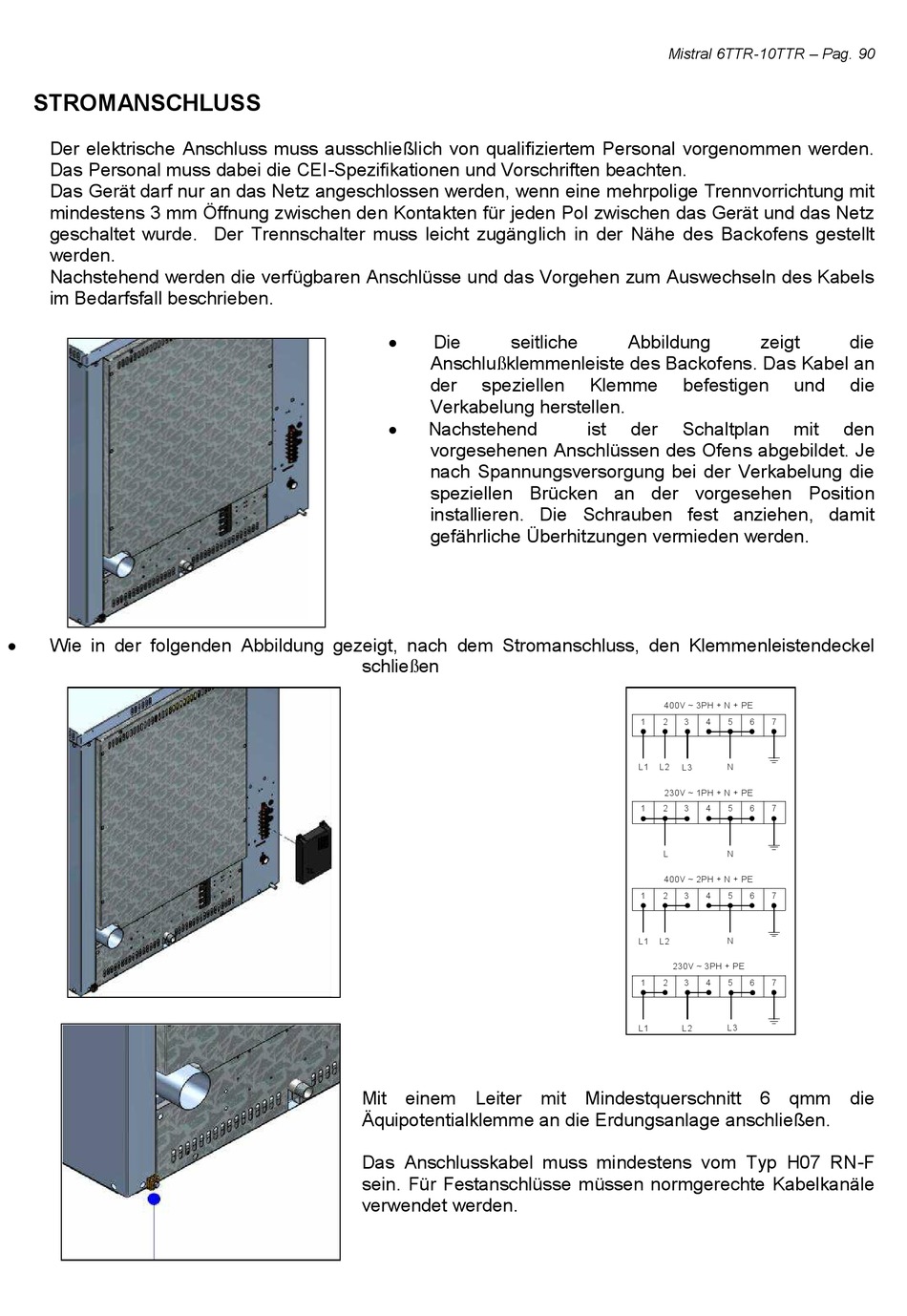

STROMANSCHLUSS

Der elektrische Anschluss muss ausschließlich von qualifiziertem Personal vorgenommen werden.
Das Personal muss dabei die CEI-Spezifikationen und Vorschriften beachten.
Das Gerät darf nur an das Netz angeschlossen werden, wenn eine mehrpolige Trennvorrichtung mit
mindestens 3 mm Öffnung zwischen den Kontakten für jeden Pol zwischen das Gerät und das Netz
geschaltet wurde. Der Trennschalter muss leicht zugänglich in der Nähe des Backofens gestellt
werden.
Nachstehend werden die verfügbaren Anschlüsse und das Vorgehen zum Auswechseln des Kabels
im Bedarfsfall beschrieben.
 Wie in der folgenden Abbildung gezeigt, nach dem Stromanschluss, den Klemmenleistendeckel
Die seitliche

Anschlußklemmenleiste des Backofens. Das Kabel an
der speziellen
Verkabelung herstellen.
Nachstehend

vorgesehenen Anschlüssen des Ofens abgebildet. Je
nach Spannungsversorgung bei der Verkabelung die
speziellen Brücken an der vorgesehen Position
installieren. Die Schrauben fest anziehen, damit
gefährliche Überhitzungen vermieden werden.
schließen
Mit einem Leiter mit Mindestquerschnitt 6 qmm die
Äquipotentialklemme an die Erdungsanlage anschließen.
Das Anschlusskabel muss mindestens vom Typ H07 RN-F
sein. Für Festanschlüsse müssen normgerechte Kabelkanäle
verwendet werden.
Mistral 6TTR-10TTR – Pag. 90
Abbildung
Klemme befestigen
ist der Schaltplan
400V ~ 3PH + N + PE
1 2 3 4 5 6
L1 L2 L3 N
230V ~ 1PH + N + PE
1 2 3 4 5 6
N
L
400V ~ 2PH + N + PE
1 2 3 4 5 6
L1 L2 N
230V ~ 3PH + PE
1 2 3 4 5 6
L3
L1 L2
zeigt die
und die
mit den
7
7
7
7
