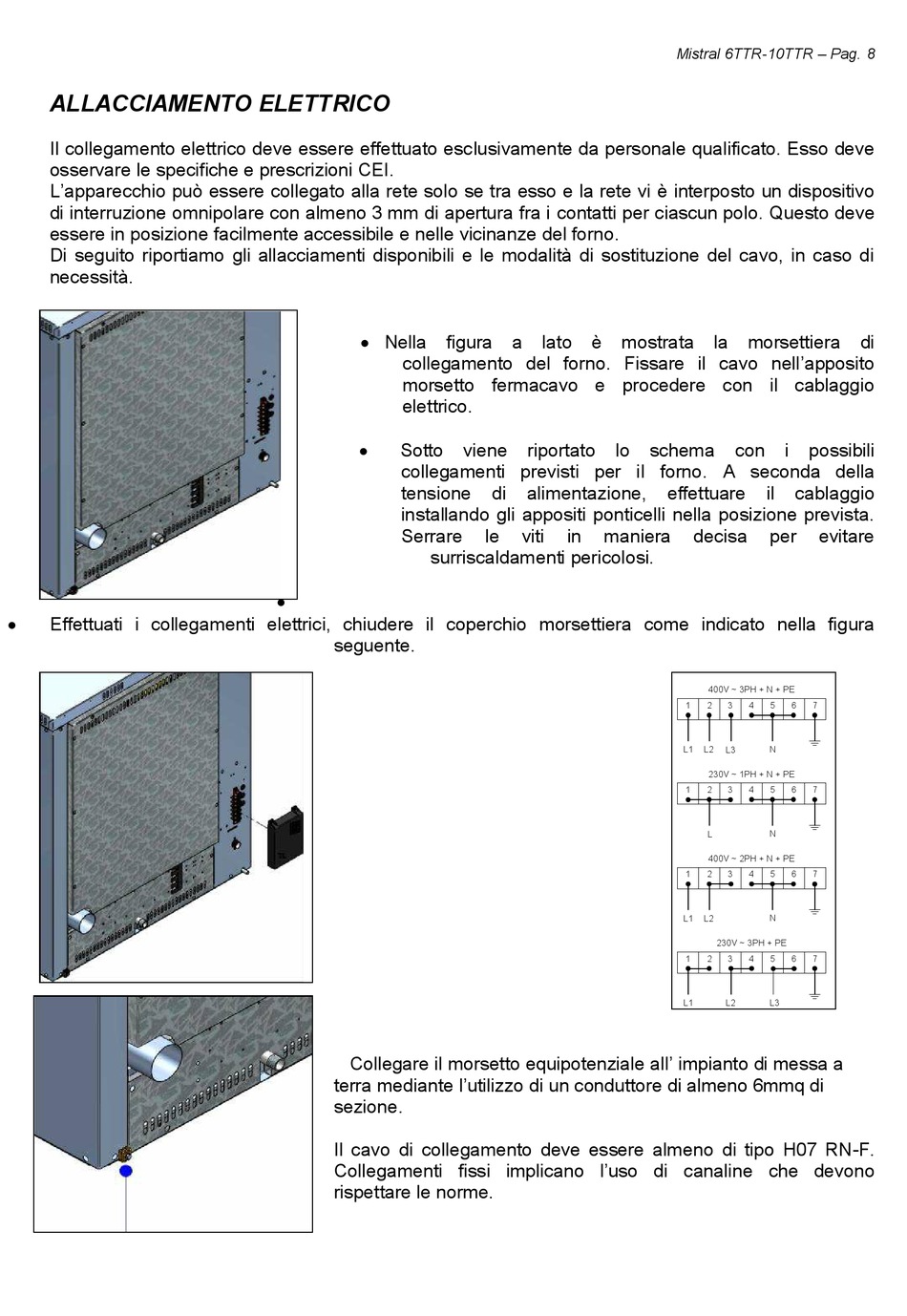

ALLACCIAMENTO ELETTRICO

Il collegamento elettrico deve essere effettuato esclusivamente da personale qualificato. Esso deve
osservare le specifiche e prescrizioni CEI.
L'apparecchio può essere collegato alla rete solo se tra esso e la rete vi è interposto un dispositivo
di interruzione omnipolare con almeno 3 mm di apertura fra i contatti per ciascun polo. Questo deve
essere in posizione facilmente accessibile e nelle vicinanze del forno.
Di seguito riportiamo gli allacciamenti disponibili e le modalità di sostituzione del cavo, in caso di
necessità.
Effettuati i collegamenti elettrici, chiudere il coperchio morsettiera come indicato nella figura

 Nella figura
collegamento del forno. Fissare il cavo nell'apposito
morsetto fermacavo e procedere con il cablaggio
elettrico.
Sotto

collegamenti previsti per il forno. A seconda della
tensione
installando gli appositi ponticelli nella posizione prevista.
Serrare
surriscaldamenti pericolosi.

seguente.
Collegare il morsetto equipotenziale all' impianto di messa a
terra mediante l'utilizzo di un conduttore di almeno 6mmq di
sezione.
Il cavo di collegamento deve essere almeno di tipo H07 RN-F.
Collegamenti fissi implicano l'uso di canaline che devono
rispettare le norme.
a lato è mostrata la
viene riportato lo
di alimentazione,
le viti in maniera
Mistral 6TTR-10TTR – Pag. 8
morsettiera
schema con i possibili
effettuare il cablaggio
decisa per evitare
400V ~ 3PH + N + PE
1 2 3 4 5 6 7
L1 L2 L3 N
230V ~ 1PH + N + PE
1 2 3 4 5 6 7
L N
400V ~ 2PH + N + PE
1 2 3 4 5 6 7
N
L1 L2
230V ~ 3PH + PE
1 2 3 4 5 6 7
L1 L3
L2
