STEPS

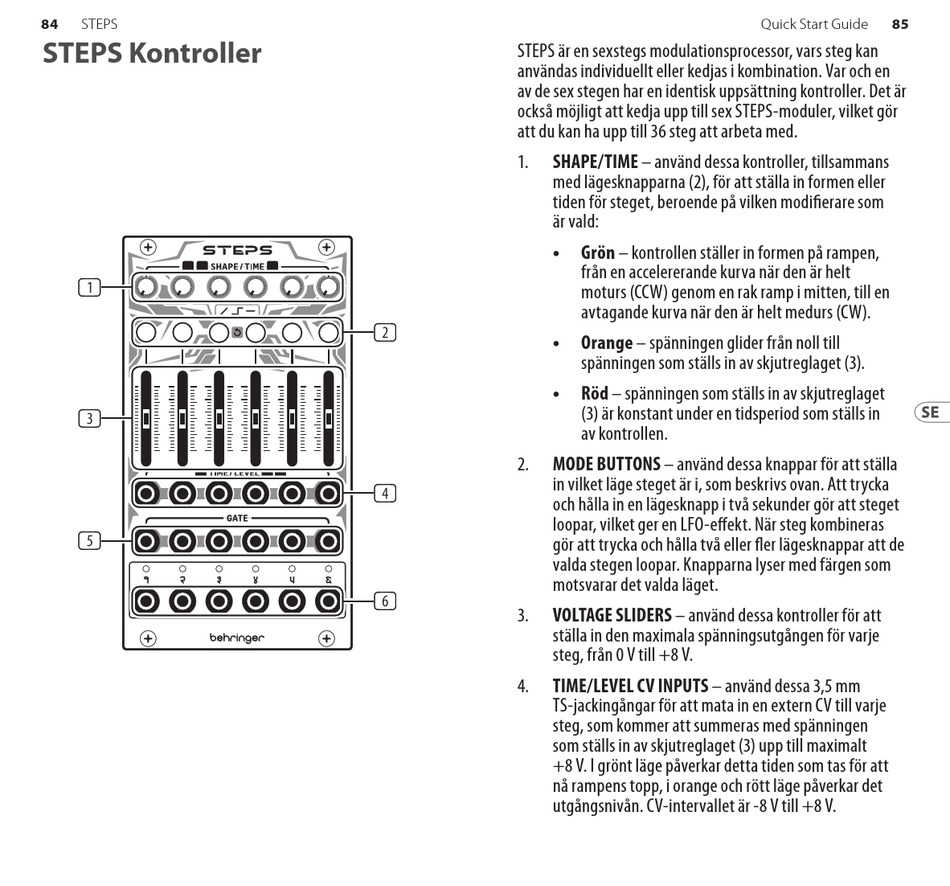

STEPS Kontroller
(1)
(3)
(5)
STEPS är en sexstegs modulationsprocessor, vars steg kan
användas individuellt eller kedjas i kombination. Var och en
av de sex stegen har en identisk uppsättning kontroller. Det är
också möjligt att kedja upp till sex STEPS-moduler, vilket gör
att du kan ha upp till 36 steg att arbeta med.
1. SHAPE/TIME – använd dessa kontroller, tillsammans
med lägesknapparna (2), för att ställa in formen eller
tiden för steget, beroende på vilken modifierare som
är vald:
•
(2)
•
•
MODE BUTTONS – använd dessa knappar för att ställa
2.
in vilket läge steget är i, som beskrivs ovan. Att trycka
(4)
och hålla in en lägesknapp i två sekunder gör att steget
loopar, vilket ger en LFO-effekt. När steg kombineras
gör att trycka och hålla två eller fler lägesknappar att de
valda stegen loopar. Knapparna lyser med färgen som
motsvarar det valda läget.
(6)
3. VOLTAGE SLIDERS – använd dessa kontroller för att
ställa in den maximala spänningsutgången för varje
steg, från 0 V till +8 V.
4. TIME/LEVEL CV INPUTS – använd dessa 3,5 mm
TS-jackingångar för att mata in en extern CV till varje
steg, som kommer att summeras med spänningen
som ställs in av skjutreglaget (3) upp till maximalt
+8 V. I grönt läge påverkar detta tiden som tas för att
nå rampens topp, i orange och rött läge påverkar det
utgångsnivån. CV-intervallet är -8 V till +8 V.
Grön – kontrollen ställer in formen på rampen,
från en accelererande kurva när den är helt
moturs (CCW) genom en rak ramp i mitten, till en
avtagande kurva när den är helt medurs (CW).
Orange – spänningen glider från noll till
spänningen som ställs in av skjutreglaget (3).
Röd – spänningen som ställs in av skjutreglaget
(3) är konstant under en tidsperiod som ställs in
av kontrollen.
