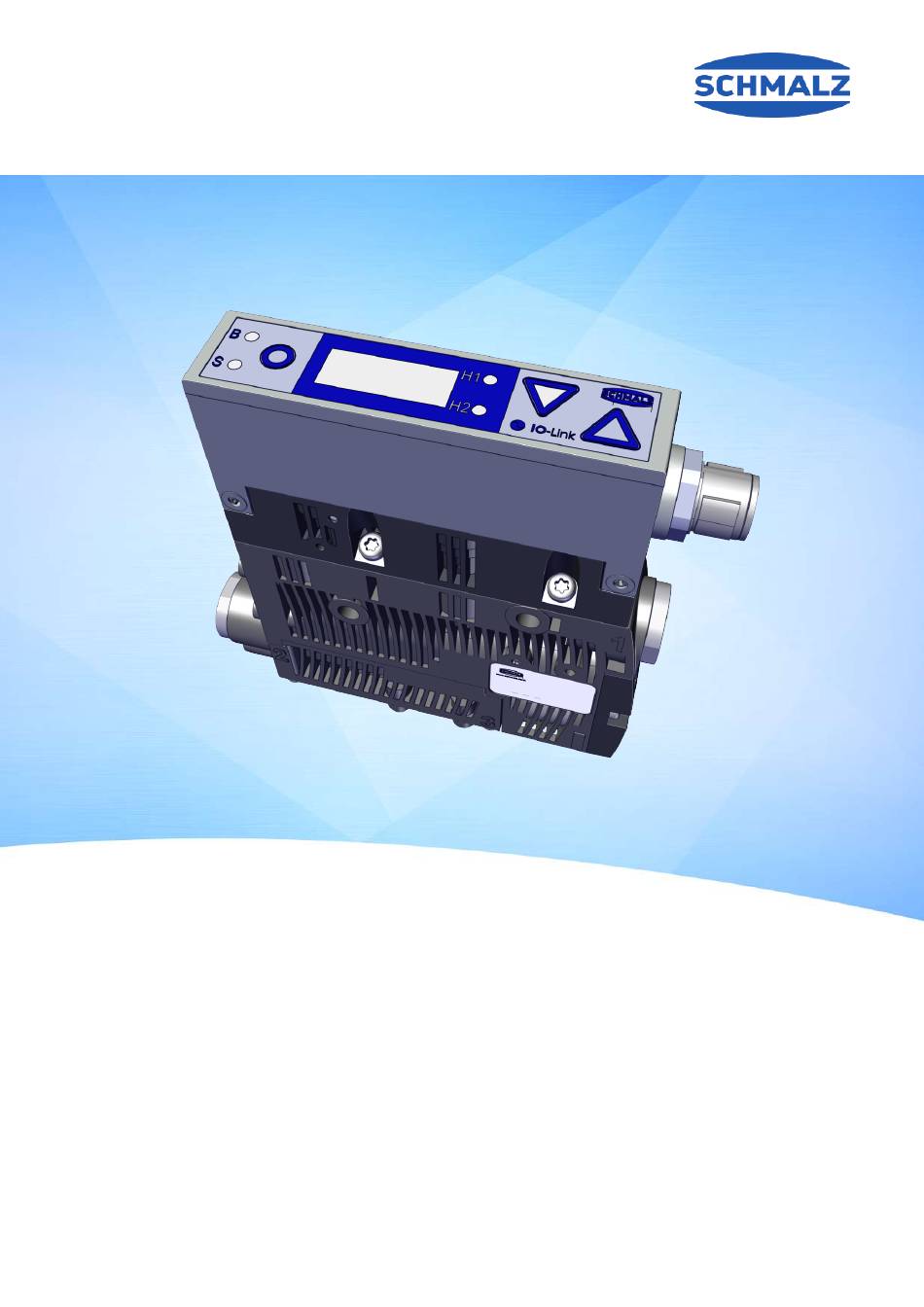

- Seite 1 Wartungsanleitung Kompaktejektor SCPSb, SCPS, SCPSi, SCPSt u. SCPS(i)-L (ein- u. zweistufige Varianten) WWW.SCHMALZ.COM DE · 30.30.01.00962 · 03 · 01/26...
- Seite 2 © J. Schmalz GmbH, 01/26 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen .......................... 4 Hinweis zum Umgang mit diesem Dokument ................... 4 Die Technische Dokumentation ist Teil des Produkts................ 4 Warnhinweise in diesem Dokument .................... 4 Symbole .............................. 5 Gewährleistung............................ 5 2 Wartung................................ 6 Sicherheitshinweise .......................... 6 Abbildungen ............................ -
Seite 4: Wichtige Informationen
Transport, Lagerung, Inbetriebnahme und Außerbetriebnahme • Sicherer Betrieb, erforderliche Wartungsarbeiten, Behebung eventueller Störungen Das Dokument beschreibt das Produkt zum Zeitpunkt der Auslieferung durch Schmalz und richtet sich an: • Einrichter, die im Umgang mit dem Produkt geschult sind und es bedienen und installieren können. -
Seite 5: Symbole
1 Wichtige Informationen 1.4 Symbole Dieses Zeichen weist auf nützliche und wichtige Informationen hin. ü Dieses Zeichen steht für eine Voraussetzung, die vor einem Handlungsschritt erfüllt sein muss. 4 Dieses Zeichen steht für eine auszuführende Handlung. ð Dieses Zeichen steht für das Ergebnis einer Handlung. Handlungen, die aus mehr als einem Schritt bestehen, sind nummeriert: 1. -
Seite 6: Wartung
2 Wartung 2 Wartung 2.1 Sicherheitshinweise Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. 4 Atmosphärendruck im Druckluftkreis des Ejektors herstellen, bevor Arbeiten am System durchge- führt werden! WARNUNG Bei Missachtung der Hinweise in dieser Wartungsanleitung kann es zu Verlet- zungen kommen! 4 Die Wartungsanleitung sorgfältig lesen und den Inhalt beachten. -
Seite 7: Einpresssiebe Ersetzen
2 Wartung 2.3 Einpresssiebe ersetzen In den Vakuum- und Druckluftanschlüssen der Ejektoren befinden sich, in der Ausführung mit Gewinde, Einpresssiebe. In den Sieben können sich mit der Zeit Staub, Späne und andere Feststoffe absetzen. Bei einer spürbaren Leistungsreduzierung der Ejektoren die Filtersiebe ersetzen: 1. -
Seite 8: Schalldämpfer Ersetzen
2 Wartung 2.4 Schalldämpfer ersetzen Der Schalldämpfer (2) kann bei starker Einwirkung von Staub, Öl usw. verschmutzen, so dass sich die Sau- gleistung verringert. Eine Reinigung des Schalldämpfers ist auf Grund der Kapillarwirkung des porösen Materials nicht empfehlenswert. Den Schalldämpfer (2) bei geringer werdender Saugleistung ersetzen: 1. -
Seite 9: Ventilkolben Wechseln
2 Wartung 2.5 Ventilkolben wechseln 1. Vier Befestigungsschrauben am Kunststoff- Grundkörper lösen. 2. Vakuummodul (1) von der Steuerung (2) trennen und die Druckfedern und Dich- tungen entnehmen Position und Ausrichtung der Dichtungen und Federn merken. 3. Zwei Kunststoffkolben vorsichtig mit einem kleinem Schraubendreher aus den Gehäuse- bohrungen hebeln. - Seite 10 2 Wartung 5. Die Kolbendichtungen der neuen Kolben- stangen (f) und die Führungsbuchsen (1) mit Pneumatikfett einfetten Die Kolbenstangen (f) lagerichtig in die Füh- rungsbuchsen (1) einsetzen f) Kolbenstange Art.-Nr. 10.02.02.04075 Zur Bestimmung der erforderlichen Fettmenge die Hinweise in der Abbildung beachten. 6.
-
Seite 11: Rückschlagventil Wechseln
2 Wartung 2.6 Rückschlagventil wechseln a) Bei der Standardvariante 1. Vier Befestigungsschrauben des Abwurf- moduls (1) lösen. 2. Abwurfmodul (1) entfernen und das Rück- schlagventil bzw. die Ventilklappe (j) und die Dichtung (k) entnehmen. 3. Das neue Rückschlagventil bzw. die neue Ven- tilklappe (j) und die Dichtung (k) lagerichtig einlegen. - Seite 12 2 Wartung 4. Abwurfmodul (1) und Vakuummodul (2) zusammenstecken und die vier Befestigungs- schrauben mit einem Anzugsmoment von 0,8 Nm festziehen. b) Bei der Variante mit Powerabblasmodul 1. Vier Befestigungsschrauben des Abwurf- moduls (1) lösen. 2. Abwurfmodul (1) und Powerabblasmodul (2) entfernen und das Rückschlagventil bzw.
- Seite 13 2 Wartung 3. Das neue Rückschlagventil bzw. die neue Ven- tilklappe (j) und eine Dichtung (k) lagerichtig einlegen. j) Ventilklappe Art.-Nr. 10.02.02.04059 k) Dichtrahmen Art.-Nr. 10.02.02.04006 4. Das Powerabblasmodul (2) lagerichtig (zu erkennen an der einheitlichen Ausrichtung der Gehäuserippen) aufsetzen. 5.
- Seite 14 2 Wartung 6. Das Abwurfmodul (1) lagerichtig aufsetzen und die vier Befestigungsschrauben mit einem Anzugsmoment von 0,8 Nm festziehen. 14 / 16 DE · 30.30.01.00962 · 03 · 01/26...
-
Seite 15: Ersatz- Und Verschleißteile
3 Ersatz- und Verschleißteile 3 Ersatz- und Verschleißteile Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. 4 WARNUNG! Verletzungsgefahr wegen unsachgemäßer Wartung! Nach jeder Wartung oder Stö- rungsbehebung die ordnungsgemäße Funktionsweise der Anlage insbesondere der Sicherheitsein- richtungen prüfen. In der nachfolgenden Liste sind die wichtigsten Ersatzteile aufgeführt. Artikel-Nr. -
