Digitus DN-170014-1 Handbuch

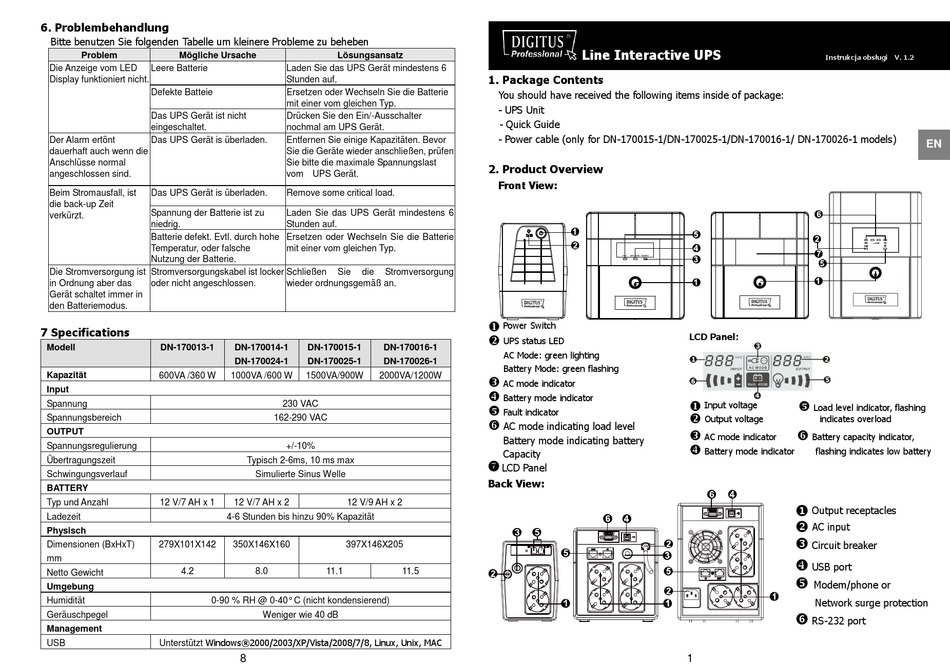

6. Problembehandlung
Bitte benutzen Sie folgenden Tabelle um kleinere Probleme zu beheben
Problem Mö gliche Ursache
Die Anzeige vom LED Leere Batterie
Display funktioniert nicht.
Defekte Batteie
Das UPS Gerät ist nicht
eingeschaltet.
Der Alarm ertönt Das UPS Gerät is überladen.
dauerhaft auch wenn die
Anschlüsse normal
angeschlossen sind.
Beim Stromausfall, ist Das UPS Gerät is überladen.
die back-up Zeit
Spannung der Batterie ist zu
verkürzt.
niedrig.
Batterie defekt. Evtl. durch hohe
Temperatur, oder falsche
Nutzung der Batterie.
Die Stromversorgung ist Stromversorgungskabel ist locker
in Ordnung aber das oder nicht angeschlossen.
Gerät schaltet immer in
den Batteriemodus.
7 Specifications
Modell DN-170013-1
Kapazität 600VA /360 W
Input
Spannung
Spannungsbereich
OUTPUT
Spannungsregulierung
Ü bertragungszeit
Schwingungsverlauf
BATTERY
Typ und Anzahl 12 V/7 AH x 1
Ladezeit
Physisch
Dimensionen (BxHxT) 279X101X142
mm
4.2
Netto Gewicht
Umgebung
Humidität 0-90 % RH @ 0-40° C (nicht kondensierend)
Geräuschpegel
Management
Unterstützt Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix, MAC
USB
Lö sungsansatz
Laden Sie das UPS Gerät mindestens 6
Stunden auf.
Ersetzen oder Wechseln Sie die Batterie
mit einer vom gleichen Typ.
Drücken Sie den Ein/-Ausschalter
nochmal am UPS Gerät.
Entfernen Sie einige Kapazitäten. Bevor
Sie die Geräte wieder anschließ en, prüfen
Sie bitte die maximale Spannungslast
vom UPS Gerät.
Remove some critical load.
Laden Sie das UPS Gerät mindestens 6
Stunden auf.
Ersetzen oder Wechseln Sie die Batterie
mit einer vom gleichen Typ.
Schließ en Sie die Stromversorgung
wieder ordnungsgemäß an.
DN-170014-1 DN-170015-1 DN-170016-1
DN-170024-1 DN-170025-1 DN-170026-1
1000VA /600 W 1500VA/900W 2000VA/1200W
230 VAC
162-290 VAC
+/-10%
Typisch 2-6ms, 10 ms max
Simulierte Sinus Welle
12 V/7 AH x 2 12 V/9 AH x 2
4-6 Stunden bis hinzu 90% Kapazität
350X146X160 397X146X205
8.0 11.1 11.5
Weniger wie 40 dB
8
Line Interactive UPS
1. Package Contents
You should have received the following items inside of package:
- UPS Unit
- Quick Guide
- Power cable (only for DN-170015-1/DN-170025-1/DN-170016-1/ DN-170026-1 models)
2. Product Overview
Front View:
 Power Switch

UPS status LED
AC Mode: green lighting
Battery Mode: green flashing

AC mode indicator

Battery mode indicator

Fault indicator

AC mode indicating load level
Battery mode indicating battery
Capacity
 LCD Panel
Back View:
Instrukcja obsługi V. 1.2
LCD Panel:

 Input voltage 
Load level indicator, flashing

Output voltage indicates overload
 
AC mode indicator Battery capacity indicator,

Battery mode indicator flashing indicates low battery

Output receptacles

AC input

Circuit breaker

USB port

Modem/phone or
Network surge protection

RS-232 port
1
EN
