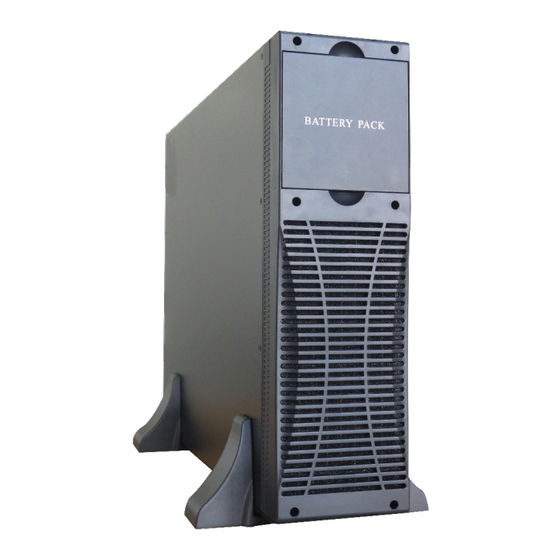

Externer usv-batteriepack
Vorschau ausblenden Andere Handbücher für DN-170108:
1
2
3
4
5
6
7
8
9

Inhaltsverzeichnis

EXTERNER USV-BATTERIEPACK
Handbuch
DN-170108 Rev.2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DN-170108

Inhaltszusammenfassung für Digitus DN-170108

  • Seite 1 EXTERNER USV-BATTERIEPACK Handbuch DN-170108 Rev.2...
  • Seite 2 WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE ANLEITUNG AUF Diese Anleitung enthält wichtige Hinweise, die Sie bei der Installation und Wartung des Extended Battery Pack (EPB) beachten sollten. Bitte lesen Sie alle Anweisungen, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
  • Seite 3 WARNUNG Um das Risiko eines Brandes oder elektrischen Schlags zu verringern: • Installieren oder warten Sie das EBP in einer temperatur- und feuchtigkeitskontrollierten Innenraumumgebung, die frei von leitfähigen Verunreinigungen ist. • Die Umgebungstemperatur darf 40°C (104°F) nicht überschreiten. • Betreiben Sie das Gerät nicht in der Nähe von Wasser oder übermäßiger Luftfeuchtigkeit (maximal 90 %).
  • Seite 4 1. Aufbau Die Abmessungen der 6-10kVA Extended Battery Packs betragen B443*H131*T585mm. Es enthält Batterieanschlusskabel, Unterbrecher, Klemme usw., mit einer maximalen Kapazität von 20 Stück 12V/7Ah oder 12V/9Ah Batterien im Inneren. Der Batterieanschluss kann so konfiguriert werden, dass er ±120 V ausgibt, zwei Gruppen von Batterien können in Reihe geschaltet werden als BAT+, BATN, BAT-.

  • Seite 5: Demontieren Sie Die Gehäuseschale

    2. Montage 2.1 Demontieren Sie die Gehäuseschale Legen Sie das Akkupaket auf eine Ebene, nehmen Sie die Blende ab, entfernen Sie die oberen Abdeckungen des Akkufachs und den Batteriehalter, um die Installation und den Anschluss der Batterien zu erleichtern (siehe Abb.2 und Abb.3).

  • Seite 6: Einbau Und Anschluss Der Batterien

    Abb.3 2.2 Einbau und Anschluss der Batterien Der Benutzer benötigt 20 Batterien, die in 2 Gruppen aufgeteilt sind. Jede Gruppe hat 10 Batterien in Serie, wie unten gezeigt (BAT+, BATN, BAT-). 2.2.1 Installation und Anschluss der Batterien: Es gibt 20 Batterien. Schließen Sie die Batterien an, wie in den Bildern unten gezeigt.
  • Seite 7 Batterien Abb. 4 (Installation von 20 Batterien) Abb. 5 (Anschluss von 20 Batterien)

  • Seite 8: Nachdem Die Batterie Installiert Und Angeschlossen Wurde

    2.2.2 Nachdem die Batterie installiert und angeschlossen wurde: Prüfen Sie mit einem Multimeter oder anderen Geräten, ob die Spannungen von BAT+ zu N und N zu BAT- korrekt sind. Installieren Sie die Abdeckung, wenn die Spannungen korrekt sind. HINWEIS: Die Pole "+" und "-" der Batterie dürfen nicht vertauscht werden, und die Pole "+"...
  • Seite 9 4. Haftungsausschluss SOFERN NICHT AUSDRÜCKLICH SCHRIFTLICH VEREINBART: DER VERKÄUFER ÜBERNIMMT KEINE GEWÄHR FÜR DIE RICHTIGKEIT, HINLÄNGLICHKEIT ODER EIGNUNG VON TECHNISCHEN ODER SONSTIGEN INFORMATIONEN, DIE IN SEINEN HANDBÜCHERN ODER SONSTIGEN UNTERLAGEN ENTHALTEN SIND; ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUNG FÜR VERLUSTE, SCHÄDEN, KOSTEN ODER AUSGABEN, SEIEN SIE SPEZIELL, DIREKT, INDIREKT, ALS FOLGE ODER ZUFÄLLIG, DIE AUS DER VERWENDUNG SOLCHER INFORMATIONEN ENTSTEHEN KÖNNTEN.
