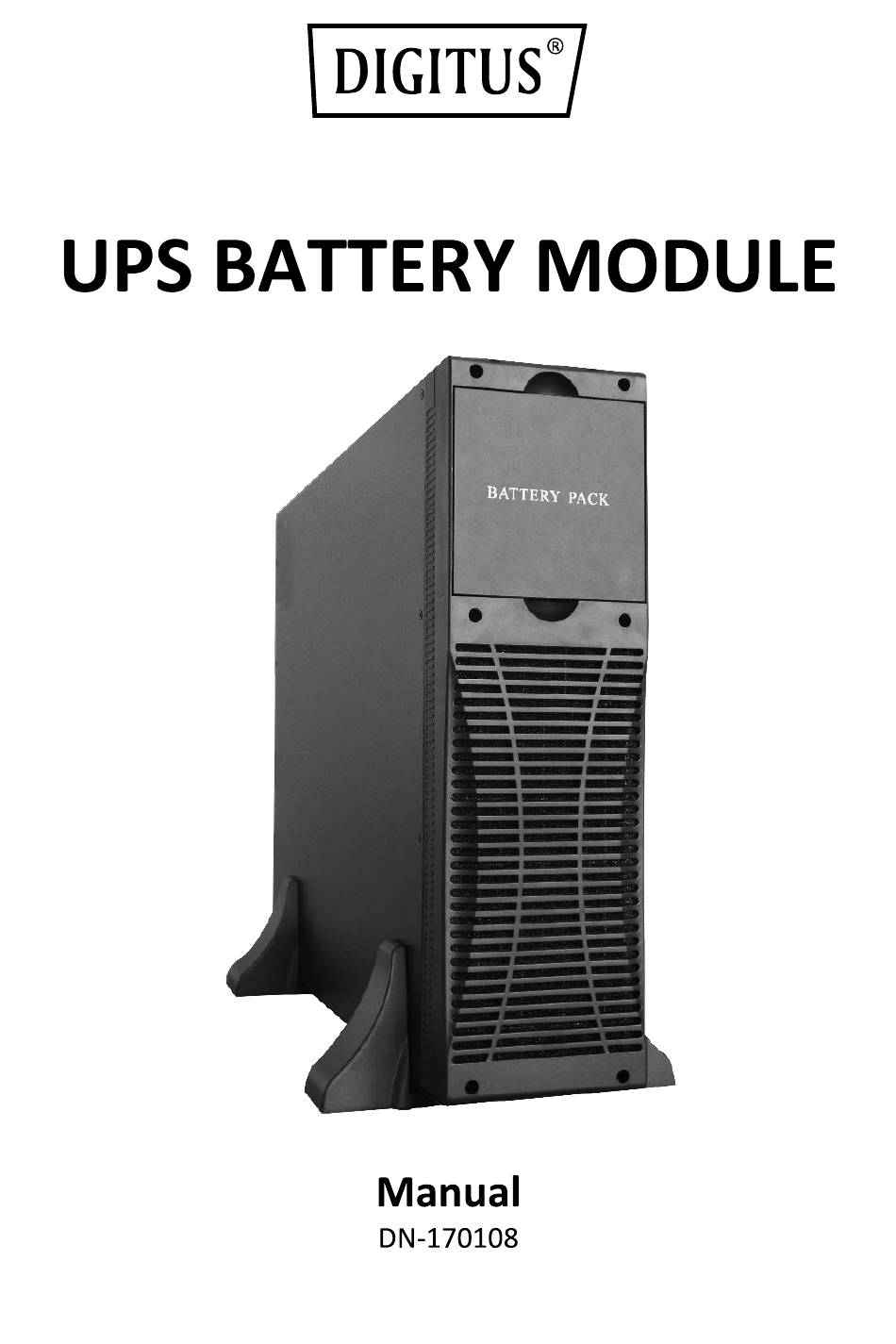

- Seite 1 DIGITUS BATTERY MODULE BATTERY PACK Manual DN-170108...
- Seite 10 DIGITUS EXTERNER USV-BATTERIEPACK BATTERY PACK Handbuch DN-170108...
- Seite 11 WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE ANLEITUNG Diese Anleitung enthält wichtige Hinweise, die Sie bei der Installation Wartung des Extended Battery Pack (EPB) beachten sollten. Bitte lesen Sie alle Anweisungen, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
- Seite 12 WARNUNG Um das Risiko eines Brandes Oder elektrischen Schlags zu verringern: • Installieren Oder warten Sie das EBP in einer temperatur- und feuchtigkeitskontrollierten Innenraumumgebung, frei von leitfähigen Verunreinigungen ist. • Die Umgebungstemperatur darf 400C (1040F) nicht überschreiten. • Betreiben Sie das Gerät nicht in der Nähe von Wasser Oder übermäßiger Luftfeuchtigkeit...
- Seite 13 1. Aufbau Die Abmessungen der 6-10kVA Extended Battery Packs betragen B443*H131*T585mm. Es enthält Batterieanschlusskabel, Unterbrecher, Klemme usw., mit einer maximalen Kapazität von 20 Stück 12V/7Ah Oder 12V/9Ah Batterien im Inneren. Der Batterieanschluss kann so konfiguriert werden, dass er ±120 V ausgibt, zwei Gruppen von Batterien können in Reihe geschaltet werden als BAT+, BATN, BAT-.
-
Seite 14: Demontieren
2. Montage 2.1 Demontieren Sie die Gehäuseschale Legen Sie das Akkupaket auf eine Ebene, nehmen Sie die Blende ab, entfernen Sie die oberen Abdeckungen des Akkufachs und den Batteriehalter, um die Installation und den Anschluss der Batterien zu erleichtern (siehe Abb.2 und Abb.3). - Seite 15 Abb.3 2.2 Einbau und Anschluss der Batterien Der Benutzer benötigt 20 Batterien, die in 2 Gruppen aufgeteilt Sind. Jede Gruppe hat 10 Batterien in Serie, wie unten gezeigt (BAT+, BAT N, BAT-). 2.2.1 Installation und Anschluss der Batterien: Es gibt 20 Batterien. Schließen Sie die Batterien an, wie in den Bildern unten gezeigt.
- Seite 16 Batterien Abb. 4 (Installation von 20 Batterien) BAT. BATN Abb. 5 (Anschluss von 20 Batterien)
-
Seite 17: Nachdem Die Batterie
2.2.2 Nachdem die Batterie installiert und angeschlossen wurde: Prüfen Sie mit einem Multimeter Oder anderen Geräten, 0b die Spannungen von BAT+ zu N und N zu BAT- korrekt Sind. Installieren Sie die Abdeckung, wenn die Spannungen korrekt Sind. HINWEIS: Die Pole "+" und - der Batterie dürfen nicht vertauscht werden, Pole... - Seite 18 4. Haftungsausschluss SOFERN NICHT AUSDRÜCKLICH SCHRIFTLICH VERE-INBART: DER VERKÄUFER ÜBERNIMMT KEINEGEWÄHRFÜRDIERICHTIGKEIT, HINLÄNGLICHKEIT O DEREIGNUNGVON TECHNISCHEN ODERSONSTIGEN INFORMATIONEN,DIEIN SEINENHANDBÜCHERN ODER SONSTIGEN UNTERLAGEN ENTHALTEN SIND; ÜBERNIMMT KEINE VERANTWORTUNG ODERHAFTUNGFÜRVERLUSTE, SCHÄDEN,KOSTEN ODERAUSGABEN, S EIEN SIESPEZIELL, DIREKT,INDIREKT, A LSFOLGE ODERZUFÄLLIG, D IEAUS DER VERWENDUNG SOLCHER INFORMATIONEN ENTSTEHEN KÖNNTEN.
